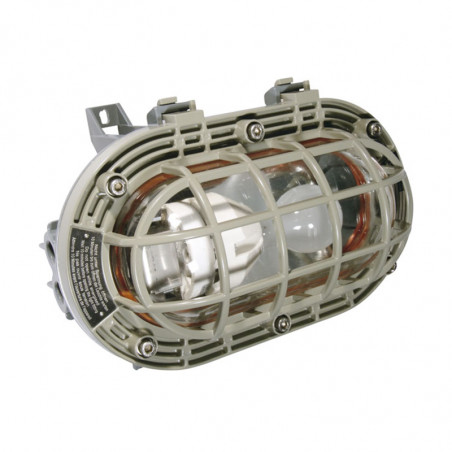

AB 05 - Lampa de tavan pentru zone ex

AB 80 / AB 05 LED / AB 05 / AB 12 NAV 70 (Strefy 1, 2, 21, 22)



Corpuri de iluminat de perete și tavan concepute pentru lucru în condiții deosebit de dificile

Corpurile de iluminat rezistente la impact și ignifuge ale seriilor AB 80, AB 05 și AB 12 asigură o lumină sigură și de bună calitate - chiar și la temperaturi ambientale extreme și condiții extreme de mediu, precum cele găsite în industria petrolului și a gazelor, în afara și în interiorul uzinelor chimice sau în industria grea. Acest lucru se datorează carcasei metalice rezistente, acoperite cu pulbere, ușoare, șuruburilor din oțel inoxidabil și a unui capac sau tub de sticlă borosilicat rezistent la zgârieturi.

Reflectorul potrivit pentru aplicația dvs.

Corpul de iluminat cu LED-uri AB 05 are un modul inovator cu LED-uri de 22 W. Caracteristica distinctivă este nu numai eficiența energetică ridicată, ci și rezistența la șocuri și vibrații. Corpurile de iluminat din seria AB 05 și AB 80 pot fi echipate cu becuri sau lămpi de economisire a energiei și sunt utilizate pentru iluminarea căilor exterioare sau a trotuarelor și coridoarelor. Lămpile cu descărcare de înaltă presiune sunt utilizate în corpurile de iluminat din seria AB 05 și AB 12 NAV pentru aplicații care necesită niveluri ridicate de iluminare la temperaturi ambiante deosebit de scăzute.



AB 80 - o soluție standard

Acest corp de iluminat poate fi echipat cu becuri cu priză E27 de până la 100 W și este utilizat ca iluminat pentru pereți sau tavan în industria chimică. Datorită carcasei durabile și a temperaturii mediului ambiant până la + 55 ° C, acest corp de iluminat este potrivit pentru mai multe aplicații diferite.

AB 05 LED - rezistență la vibrații

Acest corp de iluminat extrem de rezistent, cu capac de cablu integrat și modul LED performant este rezistent la șocuri și vibrații. Are o durată de viață extrem de lungă a lămpii și a fost aprobat pentru utilizare la temperaturi ambientale foarte scăzute, chiar până la -55 ° C. Datorită distribuției de lumină optimizată pentru înălțimi de suspensie joasă și medie, AB 05 LED este ideal pentru iluminarea pasarelor, coridoarelor, scărilor și încăperilor de depozitare și pentru utilizarea în toate încăperile cu spațiu limitat.

AB 05 - solid și fiabil

Carcasa durabilă cu capac de cablu încorporat este ușoară și ușor de instalat. Balastul pentru lămpile cu descărcare de înaltă presiune este montat pe un cadru detașabil, care facilitează întreținerea. Reflectorul intern din aluminiu asigură o distribuție uniformă a luminii.

Caracteristici
Construcție extrem de durabilă pentru lucrări în condiții extrem de dificile;
Se pot folosi diferite tipuri de iluminatoare;
O gamă largă de temperaturi ambientale în funcție de versiune (-55 ° C până la + 55 ° C)
Grad ridicat de protecție până la IP 67





AB 12 NAV 70 - chiar și la temperaturi extrem de scăzute

Acest corp compact de iluminat Ex-d pentru lămpi de sodiu de înaltă presiune este potrivit pentru soluții individuale de iluminat în locuri cu spațiu limitat de instalare. Lampa, balastul și aprinderea sunt încorporate într-un modul compact care permite ajustarea și întreținerea ușoară. Reflectorul extern opțional permite iluminarea individuală a locurilor de muncă.

Versiunea arctică permite chiar utilizarea acestui corp de iluminat universal în temperaturi extreme, de la minus 50 ° C la plus 50 ° C în cel mai înalt grup de explozie IIC, de exemplu pentru o atmosferă cu hidrogen.



Date tehnice


AB 80 / AB 05 LED

  AB 80 AB 05 LED
Certificat de examinare CE de tip LOM 01 ATEX 2041 X BVS 09 ATEX E 014 X
Certificatul de conformitate IECEx   IECEx BVS 09.0032X
Desemnare conform 2014/34 / UE II 2 G Ex d IIB T4.. T6 Gb

II 2 G Ex d IIB T6 (Tu ≤ +40°C)/T5 Gb

II 2 D Ex tb IIIC T80 °C (Tu ≤ +40°C)/T100 °C Db IP66
Desemnare conform IECEx

Ex d IIB T6 (Tu ≤ +40°C)/T5 Gb

Ex tb IIIC T80°C (Tu +40°C)/T100°C Db
Temperatura ambiantă admisă -20 °C - +55 °C -55 °C - +55 °C
Tensiune nominală max. 250 V 230 V AC
Consumul de energie   Ok. 23 W
Frecvență   50 – 60 Hz
Clasa de protecție I I
Lampa / iluminatul Lampa incandescentă Moduł LED 22 W (Inclus)
Fluxul luminos nominal 1)
Fluxul luminos nominal al unui corp de iluminat (de obicei, ± 10%)   1453 lm
Baza lampii E27 Moduł LED
Factorul luminii 60% 100%
Dimensiuni (L x L x P) 282 x 205 x 150 360 x 230 x 175
Terminale de conectare L1, N, PE: 2 x 2.5 mm2 L1, N, PE: type MUT 4, 2 x 4 mm2
Teren de locuit 2 x 6 mm2 2 x 6 mm2
Culoarea carcasei Vopsea epoxidică, corp RAL 7032m Vopsea epoxidică, corp RAL 7032m
Materialul carcasei fonta aliaj ușor
Greutate 6.6 kg 7.0 kg
Garnituri de cablu / plăci de gland / foraj în carcasă 2 x M25 x 1,5 lub 2 x 3/4'' NPT (cu adaptor) 1 x M20/M25 x 1.5, 2 x M20/M25 x 1.5, 1 x 3/4" NPT lub 2 x 3/4" NPT la cerere
Tip de montare Montare pe tavan / perete Montare pe tavan / perete
Grad de protecție în conformitate cu EN 60598 IP65 IP66
Copertină de protecție / copertină de protecție pahar borosilicat pahar borosilicat
Șuruburi

1 x M25 sau 3/4 '' NPT
Mufe filetate ex-d

 1 x M20 / M25 sau 3/4 "NPT șurub filetat Ex-d

1) Depinde de lampa folosită


AB 05 Ex-e / AB 05 Ex nR

  AB 80 AB 05 LED
Certificat de examinare CE de tip BVS 07 ATEX E 152 X BVS 07 ATEX E 151
Certificatul de conformitate IECEx IECEx BVS 10.0070X IECEx BVS 10.0071
Desemnare conform 2014/34 / UE

II 2 G Ex de IIC T3 2)/T2 Gb

II 2 D Ex tb IIIC T125 °C Db IP66

II 3 G nR II T4/T3 Gc

II 3 D Ex tc IIIC T100°C/ T125°C/ T140°C Dc IP66

Desemnare conform IECEx

Ex de IIC T3 2)/T2 Gb

Ex tb IIIC T125 °C Db IP66

Ex nR IIC T4/T3 Gc

Ex tc IIIC T100°C/T125°C/T140°C Dc IP66
Temperatura ambiantă admisă -20 °C do +55 °C -55 °C do +55 °C
Tensiune nominală max. 250 V 230 V AC
Factorul de putere cos ϕ   ≥ 0.9
Frecvență 50 – 60 Hz 50 – 60 Hz
Clasa de protecție I I
Lampa / iluminatul Lampa incandescentă max. 60 wați lampa incandescentă cu o putere maximă de 200 W, lampă sodică de înaltă presiune HSE 70 W, lampă fluorescentă compactă max. 23 watt
Fluxul luminos nominal 710 lm1) 1)
Baza lampii E27 wg IEC 60238 E27 wg IEC 60238
Factorul luminii 70% 70%
Dimensiuni (L x L x P) 360 x 230 x 175 360 x 230 x 175
Terminale de conectare L1, N, PE: 2 x 2.5 mm2 L1, N, PE: 2 x 2.5 mm2
Teren de locuit 2 x 6 mm2 2 x 6 mm2
Culoarea carcasei Vopsea epoxidică, corp RAL 7032m Vopsea epoxidică, corp RAL 7032
Materialul carcasei Aliaj ușor Aliaj ușor
Greutate 5.9 kg 6.9 kg
Garnituri de cablu / plăci de gland / foraj în carcasă 1 x M20/M25 x 1.5, 2 x M20/M25 x 1.5, 1 x 3/4“ NPT sau 2 x 3/4“ NPT 1 x M20/M25 x 1.5, 2 x M20/M25 x 1.5, 1 x 3/4“ NPT sau 2 x 3/4“ NPT
Tip de montare Montare pe tavan / perete Montare pe tavan / perete
Grad de protecție în conformitate cu EN 60598 IP66 IP66
Copertină de protecție / copertină de protecție pahar borosilicat pahar borosilicat
Șuruburi  max. 1 x M20 / M25 sau 3/4 "NPT șurub filetat Ex-d max. 1 x M20 / M25 sau 3/4 "NPT șurub filetat Ex-d

1)  depinde de lămpile utilizate

2)  T3 când folosiți o lampă cu incandescență de 60 W, conform EN 60064 și DIN 49810 cu denumirea "T"


Informații suplimentare despre corpurile de iluminat AB 05 Ex nR

Lampa Putere Fluxul luminos Clasa de temperatură II 2/3 G Temperatura maximă a suprafeței II 2/3 D
Lampa fluorescentă compactă 2) 23 W 1450 lm T4 T 130oC
Lampa de sodiu de înaltă presiune 70 W 5600 lm T4 T 125oC
Lampa incandescentă IGA 200 W 3150 lm T3 T 140oC

1) depinde de lămpile utilizate

2) Tu ≤ 30 °C


AB 05 Ex-d IIB +H2 / AB 05 Ex-d IIB / AB12 NAV70 / AB 12 NAV 70 Arctic

  AB 05 Ex-d IIB +H2 / AB 05 Ex-d IIB AB12 NAV70 / AB 12 NAV 70 Arctic
Certificat de examinare CE de tip PTB 08 ATEX 1001 X LOM 02 ATEX 2013X
Certificatul de conformitate IECEx   IECEx BKI 07.0008X
Desemnare conform 2014/34 / UE II 2 G Ex d IIB (+H2) T4/T3 Gb

II 2 G Ex d IIB T4/T3 Db		 II 2 G Ex d IIB/IIC T3 Gb
II 2 D Ex t IIIC T155 °C Db

II 2 G Ex d IIC T3 Gb
II 2 D Ex t IIIC T155 °C Db
Desemnare conform IECEx   Ex d IIB T3 / Ex d IIC T3
Ex tD A21 IP66 T150°C
Temperatura ambiantă admisă -20 °C - +55 °C -20°C do +55°C (grupa de gaz IIC);
-45°C do +55°C (grupa de gaz IIB) /
-50°C do +40°C (Arctic)
Tensiune nominală 230 V AC 230 V AC
Curent nominal   0.36 A
Factorul de putere cos ϕ ≥ 0.9 ≥ 0.9
Frecvență 50 - 60 Hz / 50 Hz 50 Hz
Clasa de protecție I I
Numele lămpii bec de până la 200 W, lampă de sodiu de înaltă presiune HSE 70 W Lampa de sodiu de înaltă presiune HST 70 W
Fluxul luminos nominal 1) 5600 lm 1)
Baza lampii E27 wg IEC 60238 E27 conform IEC 60238
Factorul luminii 70% 51%
Dimensiuni (L x L x P) 360 x 230 x 175 460 x 140 x 144 / 530 x 140 x 144
Terminale de conectare L1, N, PE: 2 x 2.5 mm2 L1, N, PE: 2 x 2.5 mm2, PE: 2 x 6 mm2
Teren de locuit 2 x 6 mm2 2 x 6 mm2
Culoarea carcasei Vopsea epoxidică, corp RAL 7032m Vopsea epoxidică, corp RAL 7032
Materialul carcasei Aliaj ușor Aliaj ușor
Greutate 6.9 kg 5.3 kg / 5.6 kg
Garnituri de cablu / plăci de gland / foraj în carcasă 1 x M20/M25 x 1.5, 2 x M20/M25 x 1.5, 1 x 3/4” NPT lub 2 x 3/4” NPT 2 x gwint 3/4" (Ex-d) / 2 x 3/4" lub 2 x gwint M25 (Ex-d)
Tip de montare Montare pe tavan / perete Montare pe tavan / perete
Grad de protecție în conformitate cu EN 60598 IP66 IP67
Copertină de protecție / copertină de protecție pahar borosilicat pahar borosilicat
Șuruburi max. 1 x M20 / M25 sau 3/4 "NPT șurub filetat Ex-d 1 x 3/4 '' 'Mufă filetată Ex-d


Informații suplimentare despre corpurile de iluminat AB 05 Ex nR

Lampa Putere

Fluxul luminos

 Clasa de temperatură II 2/3 G Temperatura maximă a suprafeței II 2/3 D
Lampa incandescentă IGA 40 W 430 lm T4 -20 °C do +55 °C
Lampa incandescentă IGA 60 W 3100 lm T4 -20 °C do +55 °C
Lampa incandescentă IGA 100 W 1380 lm T4 -20 °C do +55 °C
Lampa incandescentă IGA 200 W 3150 lm T4 -20 °C do +55 °C
Lampa incandescentă IGA 70 W 5600 lm T4 -20 °C do +40 °C

Dimensiuni



Accesorii


Tip Conținut Aplicatii OU Nr produs
GAB 80 Capac de sârmă, zincat AB 80 1 NOR 000 005 120 439
Lampa HSE 70W Lampa de sodiu de înaltă presiune 70 W E27 AB 05, AB 12 NAV 70 1 3 2475 900 012
Lampa HST 70W Lampa de sodiu de înaltă presiune 70 W E27 AB 12 NAV 70 Arctic 1 3 1750 301 070
D92 Suport de fixare pe tavan cu șuruburi și șaibă din poliamidă - Oțel inoxidabil (2 buc.) AB 12 NAV 70 1 2 2480 092 000
A5 Suport de tavan zincat la cald (1) AB 12 NAV 70 1 NOR 000 005 009 196
BFP 45 Suport de perete zincat la 45 ° la cald (1) AB 12 NAV 70 1 NOR 003 045 060 471
Reflector
RAB 108		 Material: AISI 304 AB 12 NAV 70 1 NOR 003 045 060 471
Material: AISI 304 cu capac de sârmă albă. AB 12 NAV 70 1 NOR 003 045 060 819
Material: AISI 316 AB 12 NAV 70 1 NOR 003 165 060 471
Material: AISI 316 cu capac de sârmă albă. AB 12 NAV 70 1 NOR 003 165 060 819



Curbe ușoare

Curba polară AB 05 LED

Curba polară AB 05 Ex

Curba polară AB 05 nR

Curba polară AB 12 NAV 70 fără reflector

Curba polară AB 12 NAV 70 cu reflector

Detalii despre comanda

Tip Lampa / iluminatul Flux luminos nominal 1) Greutate Fir metalic Priza Capac de praf Nr. produs
AB 80
AB 80 IGA 60W, 100W/TC-DSE 11W/ LED E27 lampa do 13 W 710 lm /
1360 lm /
660 lm		 6.6 kg 2 x 3/4‘‘ NPT 1 x 3/4 '' 'șurub orb   NOR 000 005 120 124
IGA 60W, 100W/TC-DSE 11W/ LED E27 lampa do 13 W 710 lm 6.6 kg 2 x M25 1 x șurub  M25 x NOR 000 005 120 123
AB05 LED cu modulul LED
AB05 LED Moduł LED 22W 2000 lm 7.0 kg 1 x M20 - x AB05 251 011 0301
Moduł LED 22W 2000 lm 7.0 kg 1 x M25 - x AB05 251 021 0301
Moduł LED 22W 2000 lm 7.0 kg 2 x M20 1 x M20 Ex-d x AB05 251 111 0301
Moduł LED 22W 2000 lm 7.0 kg 2 x M25 1 x M25 Ex-d x AB05 251 221 0301
AB05 Ex-e
AB05 Ex-e IGA 60W 710 lm 5.9 kg 1 x M20 - x AB05 531 011 0001
IGA 60W 710 lm 5.9 kg 1 x M25 - x AB05 531 021 0001
IGA 60W 710 lm 5.9 kg 2 x M20 1 x M25 Ex-d x AB05 531 111 0001
IGA 60W 710 lm 5.9 kg 2 x M25 - x AB05 531 221 0001
AB05 Ex nR
AB05 Ex nR HSE 70W 5600 lm 5.4 kg 1 x M20 - x AB05 611 011 0001
HSE 70W 5600 lm 6.9 kg 1 x M25 - x AB05 611 021 0002
HSE 70W 5600 lm 5.4 kg 2 x M20 1 x M20 Ex-d x AB05 611 111 0001
HSE 70W 5600 lm 5.4 kg 2 x M25 1 x M25 Ex-d x AB05 611 221 0001
HME 80W 3800 lm 6.9 kg 2 x M25 1 x M25 Ex-d x AB05 621 221 0001
IGA 200W 3100 lm 6.9 kg 1 x M25 - x AB05 631 021 0001
AB 05 Ex-d IIB +H2
AB 05 Ex-d IIB +H2 HSE 70W 5600 lm 6.9 kg 1 x M20 - x AB05 111 011 0001
HSE 70W 5600 lm 6.9 kg 1 x NPT 1/2” - x AB05 111 031 0001
AB 05 Ex-d IIB
AB 05 Ex-d IIB HSE 70W 5600 lm 6.9 kg 1 x M20 - x AB05 211 011 0001
HSE 70W 5600 lm 6.9 kg 1 x M20 1 x M20 Ex-d x AB05 211 111 0001
AB 12 NAV 70 ...
AB 12 NAV 70, IIC G2 -20°C do +40°C HSE 70W 5600 lm 5.3 kg 2 x 3/4” NPT 1 x 3/4'' Ex-d x NOR 000 005 060 074
AB 12 NAV 70, IIB G2 -45°C do +55°C HSE 70W 5600 lm 5.3 kg 2 x 3/4” NPT 1 x 3/4'' Ex-d x NOR 000 005 060 075
AB 12 NAV 70 Arctic ...
AB 12 NAV 70
Arctic IIC, -50°C do +40°C		 HSE 70W 5600 lm 5.6 kg 2 x 3/4” NPT 1 x 3/4'' Ex-d x 1 1750 000 353
HSE 70W 5600 lm 5.6 kg 2 x M25 1 x M25 Ex-d x 1 1750 000 354

1) depinde de lampa folosită

mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

AB 80 / AB 05 LED / AB 05 / AB 12 NAV 70 (Strefy 1, 2, 21, 22)



Corpuri de iluminat de perete și tavan concepute pentru lucru în condiții deosebit de dificile

Corpurile de iluminat rezistente la impact și ignifuge ale seriilor AB 80, AB 05 și AB 12 asigură o lumină sigură și de bună calitate - chiar și la temperaturi ambientale extreme și condiții extreme de mediu, precum cele găsite în industria petrolului și a gazelor, în afara și în interiorul uzinelor chimice sau în industria grea. Acest lucru se datorează carcasei metalice rezistente, acoperite cu pulbere, ușoare, șuruburilor din oțel inoxidabil și a unui capac sau tub de sticlă borosilicat rezistent la zgârieturi.

Reflectorul potrivit pentru aplicația dvs.

Corpul de iluminat cu LED-uri AB 05 are un modul inovator cu LED-uri de 22 W. Caracteristica distinctivă este nu numai eficiența energetică ridicată, ci și rezistența la șocuri și vibrații. Corpurile de iluminat din seria AB 05 și AB 80 pot fi echipate cu becuri sau lămpi de economisire a energiei și sunt utilizate pentru iluminarea căilor exterioare sau a trotuarelor și coridoarelor. Lămpile cu descărcare de înaltă presiune sunt utilizate în corpurile de iluminat din seria AB 05 și AB 12 NAV pentru aplicații care necesită niveluri ridicate de iluminare la temperaturi ambiante deosebit de scăzute.



AB 80 - o soluție standard

Acest corp de iluminat poate fi echipat cu becuri cu priză E27 de până la 100 W și este utilizat ca iluminat pentru pereți sau tavan în industria chimică. Datorită carcasei durabile și a temperaturii mediului ambiant până la + 55 ° C, acest corp de iluminat este potrivit pentru mai multe aplicații diferite.

AB 05 LED - rezistență la vibrații

Acest corp de iluminat extrem de rezistent, cu capac de cablu integrat și modul LED performant este rezistent la șocuri și vibrații. Are o durată de viață extrem de lungă a lămpii și a fost aprobat pentru utilizare la temperaturi ambientale foarte scăzute, chiar până la -55 ° C. Datorită distribuției de lumină optimizată pentru înălțimi de suspensie joasă și medie, AB 05 LED este ideal pentru iluminarea pasarelor, coridoarelor, scărilor și încăperilor de depozitare și pentru utilizarea în toate încăperile cu spațiu limitat.

AB 05 - solid și fiabil

Carcasa durabilă cu capac de cablu încorporat este ușoară și ușor de instalat. Balastul pentru lămpile cu descărcare de înaltă presiune este montat pe un cadru detașabil, care facilitează întreținerea. Reflectorul intern din aluminiu asigură o distribuție uniformă a luminii.

Caracteristici
Construcție extrem de durabilă pentru lucrări în condiții extrem de dificile;
Se pot folosi diferite tipuri de iluminatoare;
O gamă largă de temperaturi ambientale în funcție de versiune (-55 ° C până la + 55 ° C)
Grad ridicat de protecție până la IP 67





AB 12 NAV 70 - chiar și la temperaturi extrem de scăzute

Acest corp compact de iluminat Ex-d pentru lămpi de sodiu de înaltă presiune este potrivit pentru soluții individuale de iluminat în locuri cu spațiu limitat de instalare. Lampa, balastul și aprinderea sunt încorporate într-un modul compact care permite ajustarea și întreținerea ușoară. Reflectorul extern opțional permite iluminarea individuală a locurilor de muncă.

Versiunea arctică permite chiar utilizarea acestui corp de iluminat universal în temperaturi extreme, de la minus 50 ° C la plus 50 ° C în cel mai înalt grup de explozie IIC, de exemplu pentru o atmosferă cu hidrogen.



Date tehnice


AB 80 / AB 05 LED

  AB 80 AB 05 LED
Certificat de examinare CE de tip LOM 01 ATEX 2041 X BVS 09 ATEX E 014 X
Certificatul de conformitate IECEx   IECEx BVS 09.0032X
Desemnare conform 2014/34 / UE II 2 G Ex d IIB T4.. T6 Gb

II 2 G Ex d IIB T6 (Tu ≤ +40°C)/T5 Gb

II 2 D Ex tb IIIC T80 °C (Tu ≤ +40°C)/T100 °C Db IP66
Desemnare conform IECEx

Ex d IIB T6 (Tu ≤ +40°C)/T5 Gb

Ex tb IIIC T80°C (Tu +40°C)/T100°C Db
Temperatura ambiantă admisă -20 °C - +55 °C -55 °C - +55 °C
Tensiune nominală max. 250 V 230 V AC
Consumul de energie   Ok. 23 W
Frecvență   50 – 60 Hz
Clasa de protecție I I
Lampa / iluminatul Lampa incandescentă Moduł LED 22 W (Inclus)
Fluxul luminos nominal 1)
Fluxul luminos nominal al unui corp de iluminat (de obicei, ± 10%)   1453 lm
Baza lampii E27 Moduł LED
Factorul luminii 60% 100%
Dimensiuni (L x L x P) 282 x 205 x 150 360 x 230 x 175
Terminale de conectare L1, N, PE: 2 x 2.5 mm2 L1, N, PE: type MUT 4, 2 x 4 mm2
Teren de locuit 2 x 6 mm2 2 x 6 mm2
Culoarea carcasei Vopsea epoxidică, corp RAL 7032m Vopsea epoxidică, corp RAL 7032m
Materialul carcasei fonta aliaj ușor
Greutate 6.6 kg 7.0 kg
Garnituri de cablu / plăci de gland / foraj în carcasă 2 x M25 x 1,5 lub 2 x 3/4'' NPT (cu adaptor) 1 x M20/M25 x 1.5, 2 x M20/M25 x 1.5, 1 x 3/4" NPT lub 2 x 3/4" NPT la cerere
Tip de montare Montare pe tavan / perete Montare pe tavan / perete
Grad de protecție în conformitate cu EN 60598 IP65 IP66
Copertină de protecție / copertină de protecție pahar borosilicat pahar borosilicat
Șuruburi

1 x M25 sau 3/4 '' NPT
Mufe filetate ex-d

 1 x M20 / M25 sau 3/4 "NPT șurub filetat Ex-d

1) Depinde de lampa folosită


AB 05 Ex-e / AB 05 Ex nR

  AB 80 AB 05 LED
Certificat de examinare CE de tip BVS 07 ATEX E 152 X BVS 07 ATEX E 151
Certificatul de conformitate IECEx IECEx BVS 10.0070X IECEx BVS 10.0071
Desemnare conform 2014/34 / UE

II 2 G Ex de IIC T3 2)/T2 Gb

II 2 D Ex tb IIIC T125 °C Db IP66

II 3 G nR II T4/T3 Gc

II 3 D Ex tc IIIC T100°C/ T125°C/ T140°C Dc IP66

Desemnare conform IECEx

Ex de IIC T3 2)/T2 Gb

Ex tb IIIC T125 °C Db IP66

Ex nR IIC T4/T3 Gc

Ex tc IIIC T100°C/T125°C/T140°C Dc IP66
Temperatura ambiantă admisă -20 °C do +55 °C -55 °C do +55 °C
Tensiune nominală max. 250 V 230 V AC
Factorul de putere cos ϕ   ≥ 0.9
Frecvență 50 – 60 Hz 50 – 60 Hz
Clasa de protecție I I
Lampa / iluminatul Lampa incandescentă max. 60 wați lampa incandescentă cu o putere maximă de 200 W, lampă sodică de înaltă presiune HSE 70 W, lampă fluorescentă compactă max. 23 watt
Fluxul luminos nominal 710 lm1) 1)
Baza lampii E27 wg IEC 60238 E27 wg IEC 60238
Factorul luminii 70% 70%
Dimensiuni (L x L x P) 360 x 230 x 175 360 x 230 x 175
Terminale de conectare L1, N, PE: 2 x 2.5 mm2 L1, N, PE: 2 x 2.5 mm2
Teren de locuit 2 x 6 mm2 2 x 6 mm2
Culoarea carcasei Vopsea epoxidică, corp RAL 7032m Vopsea epoxidică, corp RAL 7032
Materialul carcasei Aliaj ușor Aliaj ușor
Greutate 5.9 kg 6.9 kg
Garnituri de cablu / plăci de gland / foraj în carcasă 1 x M20/M25 x 1.5, 2 x M20/M25 x 1.5, 1 x 3/4“ NPT sau 2 x 3/4“ NPT 1 x M20/M25 x 1.5, 2 x M20/M25 x 1.5, 1 x 3/4“ NPT sau 2 x 3/4“ NPT
Tip de montare Montare pe tavan / perete Montare pe tavan / perete
Grad de protecție în conformitate cu EN 60598 IP66 IP66
Copertină de protecție / copertină de protecție pahar borosilicat pahar borosilicat
Șuruburi  max. 1 x M20 / M25 sau 3/4 "NPT șurub filetat Ex-d max. 1 x M20 / M25 sau 3/4 "NPT șurub filetat Ex-d

1)  depinde de lămpile utilizate

2)  T3 când folosiți o lampă cu incandescență de 60 W, conform EN 60064 și DIN 49810 cu denumirea "T"


Informații suplimentare despre corpurile de iluminat AB 05 Ex nR

Lampa Putere Fluxul luminos Clasa de temperatură II 2/3 G Temperatura maximă a suprafeței II 2/3 D
Lampa fluorescentă compactă 2) 23 W 1450 lm T4 T 130oC
Lampa de sodiu de înaltă presiune 70 W 5600 lm T4 T 125oC
Lampa incandescentă IGA 200 W 3150 lm T3 T 140oC

1) depinde de lămpile utilizate

2) Tu ≤ 30 °C


AB 05 Ex-d IIB +H2 / AB 05 Ex-d IIB / AB12 NAV70 / AB 12 NAV 70 Arctic

  AB 05 Ex-d IIB +H2 / AB 05 Ex-d IIB AB12 NAV70 / AB 12 NAV 70 Arctic
Certificat de examinare CE de tip PTB 08 ATEX 1001 X LOM 02 ATEX 2013X
Certificatul de conformitate IECEx   IECEx BKI 07.0008X
Desemnare conform 2014/34 / UE II 2 G Ex d IIB (+H2) T4/T3 Gb

II 2 G Ex d IIB T4/T3 Db		 II 2 G Ex d IIB/IIC T3 Gb
II 2 D Ex t IIIC T155 °C Db

II 2 G Ex d IIC T3 Gb
II 2 D Ex t IIIC T155 °C Db
Desemnare conform IECEx   Ex d IIB T3 / Ex d IIC T3
Ex tD A21 IP66 T150°C
Temperatura ambiantă admisă -20 °C - +55 °C -20°C do +55°C (grupa de gaz IIC);
-45°C do +55°C (grupa de gaz IIB) /
-50°C do +40°C (Arctic)
Tensiune nominală 230 V AC 230 V AC
Curent nominal   0.36 A
Factorul de putere cos ϕ ≥ 0.9 ≥ 0.9
Frecvență 50 - 60 Hz / 50 Hz 50 Hz
Clasa de protecție I I
Numele lămpii bec de până la 200 W, lampă de sodiu de înaltă presiune HSE 70 W Lampa de sodiu de înaltă presiune HST 70 W
Fluxul luminos nominal 1) 5600 lm 1)
Baza lampii E27 wg IEC 60238 E27 conform IEC 60238
Factorul luminii 70% 51%
Dimensiuni (L x L x P) 360 x 230 x 175 460 x 140 x 144 / 530 x 140 x 144
Terminale de conectare L1, N, PE: 2 x 2.5 mm2 L1, N, PE: 2 x 2.5 mm2, PE: 2 x 6 mm2
Teren de locuit 2 x 6 mm2 2 x 6 mm2
Culoarea carcasei Vopsea epoxidică, corp RAL 7032m Vopsea epoxidică, corp RAL 7032
Materialul carcasei Aliaj ușor Aliaj ușor
Greutate 6.9 kg 5.3 kg / 5.6 kg
Garnituri de cablu / plăci de gland / foraj în carcasă 1 x M20/M25 x 1.5, 2 x M20/M25 x 1.5, 1 x 3/4” NPT lub 2 x 3/4” NPT 2 x gwint 3/4" (Ex-d) / 2 x 3/4" lub 2 x gwint M25 (Ex-d)
Tip de montare Montare pe tavan / perete Montare pe tavan / perete
Grad de protecție în conformitate cu EN 60598 IP66 IP67
Copertină de protecție / copertină de protecție pahar borosilicat pahar borosilicat
Șuruburi max. 1 x M20 / M25 sau 3/4 "NPT șurub filetat Ex-d 1 x 3/4 '' 'Mufă filetată Ex-d


Informații suplimentare despre corpurile de iluminat AB 05 Ex nR

Lampa Putere

Fluxul luminos

 Clasa de temperatură II 2/3 G Temperatura maximă a suprafeței II 2/3 D
Lampa incandescentă IGA 40 W 430 lm T4 -20 °C do +55 °C
Lampa incandescentă IGA 60 W 3100 lm T4 -20 °C do +55 °C
Lampa incandescentă IGA 100 W 1380 lm T4 -20 °C do +55 °C
Lampa incandescentă IGA 200 W 3150 lm T4 -20 °C do +55 °C
Lampa incandescentă IGA 70 W 5600 lm T4 -20 °C do +40 °C

Dimensiuni



Accesorii


Tip Conținut Aplicatii OU Nr produs
GAB 80 Capac de sârmă, zincat AB 80 1 NOR 000 005 120 439
Lampa HSE 70W Lampa de sodiu de înaltă presiune 70 W E27 AB 05, AB 12 NAV 70 1 3 2475 900 012
Lampa HST 70W Lampa de sodiu de înaltă presiune 70 W E27 AB 12 NAV 70 Arctic 1 3 1750 301 070
D92 Suport de fixare pe tavan cu șuruburi și șaibă din poliamidă - Oțel inoxidabil (2 buc.) AB 12 NAV 70 1 2 2480 092 000
A5 Suport de tavan zincat la cald (1) AB 12 NAV 70 1 NOR 000 005 009 196
BFP 45 Suport de perete zincat la 45 ° la cald (1) AB 12 NAV 70 1 NOR 003 045 060 471
Reflector
RAB 108		 Material: AISI 304 AB 12 NAV 70 1 NOR 003 045 060 471
Material: AISI 304 cu capac de sârmă albă. AB 12 NAV 70 1 NOR 003 045 060 819
Material: AISI 316 AB 12 NAV 70 1 NOR 003 165 060 471
Material: AISI 316 cu capac de sârmă albă. AB 12 NAV 70 1 NOR 003 165 060 819



Curbe ușoare

Curba polară AB 05 LED

Curba polară AB 05 Ex

Curba polară AB 05 nR

Curba polară AB 12 NAV 70 fără reflector

Curba polară AB 12 NAV 70 cu reflector

Detalii despre comanda

Tip Lampa / iluminatul Flux luminos nominal 1) Greutate Fir metalic Priza Capac de praf Nr. produs
AB 80
AB 80 IGA 60W, 100W/TC-DSE 11W/ LED E27 lampa do 13 W 710 lm /
1360 lm /
660 lm		 6.6 kg 2 x 3/4‘‘ NPT 1 x 3/4 '' 'șurub orb   NOR 000 005 120 124
IGA 60W, 100W/TC-DSE 11W/ LED E27 lampa do 13 W 710 lm 6.6 kg 2 x M25 1 x șurub  M25 x NOR 000 005 120 123
AB05 LED cu modulul LED
AB05 LED Moduł LED 22W 2000 lm 7.0 kg 1 x M20 - x AB05 251 011 0301
Moduł LED 22W 2000 lm 7.0 kg 1 x M25 - x AB05 251 021 0301
Moduł LED 22W 2000 lm 7.0 kg 2 x M20 1 x M20 Ex-d x AB05 251 111 0301
Moduł LED 22W 2000 lm 7.0 kg 2 x M25 1 x M25 Ex-d x AB05 251 221 0301
AB05 Ex-e
AB05 Ex-e IGA 60W 710 lm 5.9 kg 1 x M20 - x AB05 531 011 0001
IGA 60W 710 lm 5.9 kg 1 x M25 - x AB05 531 021 0001
IGA 60W 710 lm 5.9 kg 2 x M20 1 x M25 Ex-d x AB05 531 111 0001
IGA 60W 710 lm 5.9 kg 2 x M25 - x AB05 531 221 0001
AB05 Ex nR
AB05 Ex nR HSE 70W 5600 lm 5.4 kg 1 x M20 - x AB05 611 011 0001
HSE 70W 5600 lm 6.9 kg 1 x M25 - x AB05 611 021 0002
HSE 70W 5600 lm 5.4 kg 2 x M20 1 x M20 Ex-d x AB05 611 111 0001
HSE 70W 5600 lm 5.4 kg 2 x M25 1 x M25 Ex-d x AB05 611 221 0001
HME 80W 3800 lm 6.9 kg 2 x M25 1 x M25 Ex-d x AB05 621 221 0001
IGA 200W 3100 lm 6.9 kg 1 x M25 - x AB05 631 021 0001
AB 05 Ex-d IIB +H2
AB 05 Ex-d IIB +H2 HSE 70W 5600 lm 6.9 kg 1 x M20 - x AB05 111 011 0001
HSE 70W 5600 lm 6.9 kg 1 x NPT 1/2” - x AB05 111 031 0001
AB 05 Ex-d IIB
AB 05 Ex-d IIB HSE 70W 5600 lm 6.9 kg 1 x M20 - x AB05 211 011 0001
HSE 70W 5600 lm 6.9 kg 1 x M20 1 x M20 Ex-d x AB05 211 111 0001
AB 12 NAV 70 ...
AB 12 NAV 70, IIC G2 -20°C do +40°C HSE 70W 5600 lm 5.3 kg 2 x 3/4” NPT 1 x 3/4'' Ex-d x NOR 000 005 060 074
AB 12 NAV 70, IIB G2 -45°C do +55°C HSE 70W 5600 lm 5.3 kg 2 x 3/4” NPT 1 x 3/4'' Ex-d x NOR 000 005 060 075
AB 12 NAV 70 Arctic ...
AB 12 NAV 70
Arctic IIC, -50°C do +40°C		 HSE 70W 5600 lm 5.6 kg 2 x 3/4” NPT 1 x 3/4'' Ex-d x 1 1750 000 353
HSE 70W 5600 lm 5.6 kg 2 x M25 1 x M25 Ex-d x 1 1750 000 354

1) depinde de lampa folosită

mai puțin
Citeste mai mult
Comentarii (0)
