Aparate de supratensiune pentru protejarea sistemelor solare ETITEC -PV
  • Aparate de supratensiune pentru protejarea sistemelor solare ETITEC -PV

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: ETI Polam

Aparate de supratensiune pentru protejarea sistemelor solare ETITEC -PV

Aparate de supratensiune pentru protejarea sistemelor solare ETITEC -PV

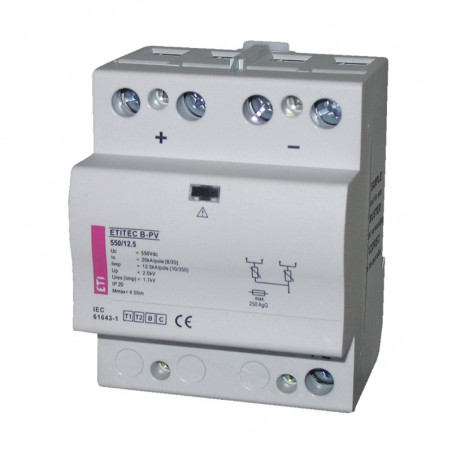

Aparate de supratensiune ETITEC B-PV

Seria de aparate de supratensiune ETITEC B-PV este concepută pentru a proteja sistemele solare - panourile fotovoltaice (instalații solare) împotriva supratensiunilor: comutare sau provenind de la descărcări atmosferice directe sau indirecte. Sunt utilizate în instalații echipate cu un sistem extern de protecție împotriva trăsnetului. Circuitul intern al suprapunătorilor conține două variante, fiecare fiind protejat de un element termic - un deconector.

Avantaje:

- Curent de descărcare Iimp mare
- protecție internă: element termic separat pentru fiecare varistor
- indicator de deteriorare a varistorului: contacte de semnalizare vizuale + externe (RC)

Ograniczniki przepięć ETITEC B-PV



Date tehnice

Tip ETITEC B-PV xxxx/12,5 (10/350)
550 V 1000 V
Respectarea standardelor IEC-61643-1
Tensiune de lucru permanent U. (DC) 550 V 1000V
Curent de descărcare nominală în (8/20) 20 kA 20 kA
Max. curentul de descărcare I (8/20) 40 kA 40 kA
Curent de descărcare ltop (10/350) / 1 pol 12,5 kA 12,5 kA
Energie specifică 39 kJ/Q 39 kJ/Q
Sarcină Q 6,25 As 6,25 As
Nivel de protecție până la In (8/20) < 2,0 kV < 2,6 kV

Nivel de protecție Up la I ^ (10/350)

 < 1,7 kV < 2,4 kV
Timp de răspuns tA < 25 ns
Curent de scurgere la Uc < 1,5 mA
Protecție termică Tak
Protecție inițială (dacă protecție principală > 250A) 250 A gG
Rezistența la scurtcircuit 25 kA/ 50 Hz
Temperatura de lucru - 40oC ... +80oC
Capacitatea terminalului 35 mm2(drut)/25 mm2 (linka)
Cuplul de strângere Max. 4,5 Nm
Montaj pe șina TH35
Grad de protecție IP20
Materialul carcasei Termoplastic, neinflamabil conform Ul 94 V-0
Lățime 4 modułe
Contacte de semnalizare - tip ... RC
Sarcina nominală AC 250V/0,5A; 125V/3A
Capacitatea terminalului Max. 1,5 mm2
Cuplul de strângere 0,25 Nm

ETITEC B - PV
Tip Cod nr. U (V DC) (kA) | (g) Ambalare (buc)

ETITEC B-PV 550/12,5 (10/350)

 002445202 550   300

ETITEC B-PV 1000/12,5 (10/350)

 002445203 1000 12,5 350 1/3

ETITEC B-PV 550/12,5 (10/350) RC

 002445204 550 310

ETITEC B-PV 1000/12,5 (10/350) RC

 002445205 1000   360

Ograniczniki przepięć ETITEC B-PV

Aparate de supratensiune ETITEC C-PV

Seria de aparate de supratensiune ETITEC C-PV este proiectată pentru a proteja sistemele solare fotovoltaice (instalații solare) împotriva supratensiunilor: comutare sau provenind de la descărcări atmosferice directe sau indirecte. Sunt utilizate în clădiri fără un sistem extern de protecție împotriva trăsnetului. Circuitul intern al suprapunătorilor conține două (sau 3) variante, fiecare fiind protejat de un element termic - un deconector.

Ograniczniki przepięć ETITEC C-PV

Ograniczniki przepięć ETITEC C-PV
Ograniczniki przepięć ETITEC C-PV

Tip | ETITEC C-PV xxxx/20 (8/20)
100 V I 550 V 1 1000V
Respectarea standardelor Tensiune de lucru permanent Uc (DC) IEC-61643-1
100 V 550V 1000V
Curent de descărcare nominală în (8/20) 20 kA 20 kA 20 kA
Max. curentul de descărcare I (8/20) 40 kA 40 kA 40 kA
Nivel de protecție până la In (8/20) < 0,7 kV < 2,1 kV < 4,0 kV
Timp de răspuns tA < 25 ns
Curent de scurgere la Uc < 1,5 mA
Protecție termică Da
Protecție inițială (dacă protecție principală este > 250A) 125 A gG
Rezistența la scurtcircuit 25 kA/ 50 Hz
Temperatura de lucru - 40oC ... +80oC
Capacitatea terminalului 35 mm2(sârmă)/25 mm2 (cordon)
Cuplul de strângere Max. 4,5 Nm
Montaj TH 35
Grad de protecție IP20
Materialul carcasei Termoplastic, neinflamabil conform Ul 94 V-0
Lățime 2 module 3 modułe
Contacte de semnalizare - tip ... RC
Sarcina nominală AC 250V/0,5A; 125V/3A
Capacitatea terminalului Max. 1,5 mm2
Cuplul de strângere 0,25 Nm

Tip Cod nr. Uc
(V DC)		 I imp
(kA)		 Greutate
(g)		 Ambalare (buc)

ETITEC C-PV 100/20

 002445206 100 20 200 1/7

ETITEC C-PV 550/20

 002445207 550 255 1/7

ETITEC C-PV 1000/20

 002445208 1000 365 1/5

ETITEC C-PV 100/20 RC

 002445209 100 210 1/7

ETITEC C-PV 550/20 RC

 002445210 550 265 1/7

ETITEC C-PV 1000/20 RC

 002445211 1000 375 1/5

ETITEC C-PV 100/20 moduł wymienny

 002445221 100 80 1/7

ETITEC C-PV 550/20 moduł wymienny

 002445222 550

ETITEC C-PV 1000/20 moduł wymienny

 002445223 1000

Ograniczniki przepięć ETITEC C-PV schemat
