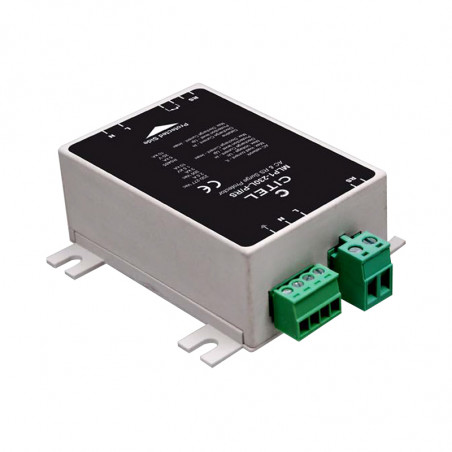

Aparate de tip 2 + 3 (C + D) Seria MLPx-230x-x-2L pentru instalarea în 2 faze
  • Aparate de tip 2 + 3 (C + D) Seria MLPx-230x-x-2L pentru instalarea în 2 faze

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: CITEL

Aparate de tip 2 + 3 (C + D) Seria MLPx-230x-x-2L pentru instalarea în 2 faze

Aparate de tip 2 + 3 (C + D) Seria MLPx-230x-x-2L pentru instalarea în 2 faze

• Pentru iluminarea cu LED a tunelurilor, străzilor și instalațiilor
• Pentru conexiuni cu șuruburi sau cu cablaj
• versiunile IP20 și IP65
• Pentru clasa de protecție I sau II
• Cabluri de protecție sau de protecție AC și control
• Creat pentru Uoc
: 10kV și I max
: 10kA pentru aplicații externe
• Semnalizare optică și de la distanță (opțiune)
• Multe modele disponibile



Ograniczniki przepięć typu 2+3 (C+D) Seria MLPx-230x-x-2L dla instalacji 2-fazowej

Date tehnice

Descriere

MLPx-230-x-x-2L
Aplicare 230-277V AC
Curent de încărcare max. IL 2,5A

Cea mai mare tensiune de funcționare permanentă L-N

 UC 305V AC

Cea mai mare tensiune pentru funcționare continuă L-L

 UC 480V AC
Curent de scurgere IPE Nu

Curent de descărcare nominală
(15 x 8/20 µs) pe pol

 In 5kA
Curent de descărcare max.

(1 x 8/20 µs) pe pol

 Imax 10kA
AVC combinat
(1.2/50 µs ‑ 8/20 µs)		 Uoc 10kV / 5kA
Nivel de protecție la tensiune pentru In Up 1,5kV
Rezistența la scurtcircuit ISCCR 10000A
Proprietăți mecanice
Dispozitiv de deconectare termică interior
Dimensiuni de montare vezi figura
Diametrul cablului de conectare MLPx-x-W cablu 1,5 mm²
Diametrul cablului de conectare MLPx-x-P șurub max.  1,5 mm²
Semnalizarea avariei LED-ul stins
Semnalizare la distanță numai cu MLPx-230S-x-2L
Metoda de montare perete / placă de montare
Intervalul   de temperaturi de lucru -40 până la   +85°C
Materialul carcasei policarbonat UL94-V0
Clasa de protecție clasa  I (MLP1-x) - clasa  II (MLP2-x)
Standarde de control
IEC 61643-11         Internațională Arrester tip 2+3
EN 61643-11          Europa Arrester tip 2+3
Descriere

MLP1-230L-W-2L

MLP2-230L-P-2L

MLP2-230S-P-2L

MLP2-230S-W-2L
Tensiune nominală 230 - 277V AC
Curent de încărcare max. IL 2,5A
Cea mai mare tensiune a lucrului permanent L-N Uc 305V AC
Cea mai mare tensiune a lucrului permanent L-L Uc 480V AC
Curent de scurgere IPE Nu Nu Nu

Curent de descărcare nominală
(15 x 8/20 µs) pe pol

 In 5kA
Curent de descărcare max.

(1 x 8/20 µs) pe pol

 Imax 10kA
AVC combinat
(1,2/50 µs - 8/20 µs)		 Uoc 10kV / 5kA
Nivel de protecție la tensiune pentru In Up 1,5kV
Rezistența la scurtcircuit ISCCR 10000A
Proprietăți mecanice
Deconector termic interior
Dimensiuni de montare vezi figura
Secțiunea transversală a cablurilor (AC) cablu max.  1,5mm² șurub max.  1,5mm²
Secțiune transversală a firului (semnal) cablu max.  1mm² șurub max.  1mm²

Semnalizarea avariei

 întreruperea alimentării și LED-ul stins limitatorul deconectat și LED-ul stins
Semnalizare la distanță Nu contact întrerupător plutitor / 250V AC - 30VDC - 3A
Metoda de montare perete / placă de montare
Intervalul   de temperaturi de lucru -40 până la   + 85°C
Materialul carcasei policarbonat UL94-V0
Gradul de protecție al carcasei IP65 IP20 IP65
Clasa de protecție clasa  I clasa  II clasa  I
Standarde de control
IEC 61643-11 (AC SPD) clasa  II+III test
EN 61643-11 (AC SPD) clasa  II+III test
IEC 61643-21 (komunikacyjny ogranicznik) - C2

Dimensiuni și diagrame
Ograniczniki przepięć typu 2+3 (C+D) Seria MLPx-230x-x-2L dla instalacji 2-fazowej wymiary

Ograniczniki przepięć typu 2+3 (C+D) Seria MLPx-230x-x-2L dla instalacji 2-fazowej schemat

GDT: Gol de scânteie de descărcare de gaze
G3: gol de scânteie pe gaz cu 3 poli
V: bloc de variante de mare putere
Ft: protecție termică
t °: Dispozitiv de deconectare termică
REMOTE: semnalizare de la distanță
MI: Indicarea eșecului
