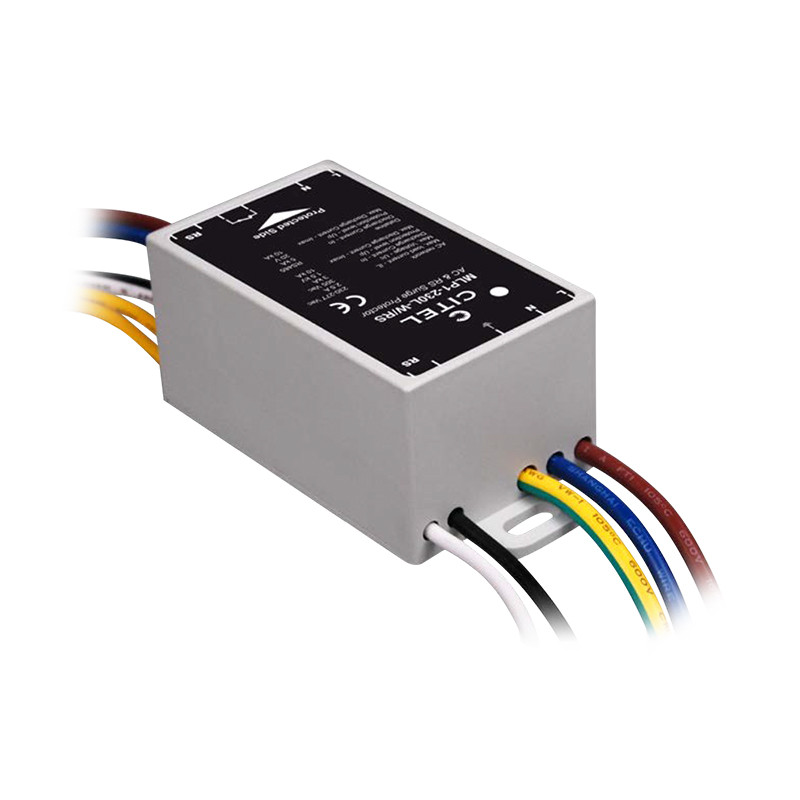

Aparate de tip 2 + 3 (C + D) Seria MLPx-xxx pentru instalare monofazată
  • Aparate de tip 2 + 3 (C + D) Seria MLPx-xxx pentru instalare monofazată

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: CITEL

Aparate de tip 2 + 3 (C + D) Seria MLPx-xxx pentru instalare monofazată

Aparate de tip 2 + 3 (C + D) Seria MLPx-xxx pentru instalare monofazată

• Pentru iluminarea cu LED a tunelurilor, străzilor și instalațiilor
• Pentru conexiuni cu șuruburi sau cu cablaj
• versiunile IP20 și IP65
• Pentru clasa de protecție I sau II
• Cabluri de protecție sau de protecție AC și control
• Creat pentru Uoc
: 10kV și I max
: 10kA pentru aplicații externe
• Semnalizare optică și de la distanță (opțiune)
• Multe modele disponibile



Ograniczniki przepięć typu 2+3 (C+D) Seria MLPx-xxx dla instalacji 1-fazowej

Date tehnice

Descriere

MLPx-120-x

MLPx-230-x

MLPx-x-x/RS

MLPx-x-x/DL
Specificatii curent AC Specificatii pentru transferul de date
Zastosowanie   110 - 120V AC 230 - 277V AC RS485 lub 0-10V DC DALI
Curent de încărcare max. Il 2.5A separare circuit curent / 16A separare paralelă 300 mA
Cea mai mare tensiune a lucrului permanent Uc 180V AC 305V AC 15V DC 28V DC
Curent de scurgere IPE Nu

Curent nominal de descărcare (15 x 8/20 [js] pe pol

 In 5kA 5kA (M 100A(M LP1-xx]
LP2-xx]
Curent de descărcare max. (1 x 8/20 js] pe pol 1 max 10kA 10kA(M 200A (M LP1 -xx] LP2-xx]
AVC combinat (1.2/50 js - 8/20 js] Uoc 10kV / 5kA wg IEC test clasa III 10kV / 10kA conform IEEE C62.41.1
Nivel de protecție la tensiune pentru In Up 1kV / 1,5kV 1,5kV / 1,5kV 30V 40V
Rezistența la scurtcircuit Isccr 10000A

Proprietăți mecanice
Dispozitiv de deconectare termică interior -
Dimensiuni de montare vezi figura -
Diametrul cablului de conectare MLPx-x-W cablu 1,5 mm2 1 mm2
Diametrul cablului de conexiune aMLPx-x-P șurub max. 1,5 mm2 borna șurubului max. 1,5 mm2
Semnalizarea avariei LED-ul stins fără transfer de date și scurtcircuit
Semnalizare la distanță contact întrerupător plutitor * Nu
Metoda de montare perete / faianță
Intervalul de temperatură de funcționare -40 până la +85°C
Materialul carcasei policarbonat UL94-V0
Clasa de protecție clasa I (MLP1-x] - clasa II (MLP2-x]

1 Standarde de control


IEC 61643-11 Internațională 2 + 3 opritor
Descriere

1 MLP1-230L-W

MLP2-230L-P

MLP2-230-P

MLP2-230S-P/RS
Tensiune nominală     230 - 277V AC
Curent de încărcare max. IL   2.5A separare circuit curent / 16A separare paralelă
Cea mai mare tensiune a lucrului permanent UC   305V AC
Curent de scurgere IPE Nu   Nu
Supratensiune normala TOV UT   335V / 5 s
Supratensiune normala TOV     440 V / 120 min

Curent nominal de descărcare (15 x 8/20 js] pe pol

 In   5kA
Curent de descărcare max. (8/20 js] pe pol I max   10kA
Impact combinat (1,2 / 50 js - 8/20 js] Uoc   10kV / 5kA wg IEC test clasa III 10kV / 10kA conform IEEE C62.41.1
Nivel de protecție la tensiune pentru In Up   1,5kV
Rezistența la scurtcircuit ISCCR   10000A

Limitator de supratensiune a căii de semnal
Cablu de date Nu RS485 sau 0-10V DC
Cea mai mare tensiune a lucrului permanent - 12V DC
Tensiunea de rețea max. - 300mA
Curent de descărcare nominală - 100A
Curent de descărcare max. - 200A
Nivelul de protecție a tensiunii - 20V

Proprietăți mecanice
Deconector termic interior
Secțiune transversală de sârmă (AC) cablu max. 1,5 mm2 șurub max. 1,5 mm2
Secțiune transversală de sârmă (Daten] cablu max.  1 mm2 șurub max. 1 mm2
Semnalizarea avariei întrerupere a puterii și LED-ul stins

LED-ul stins și limitatorul a fost deconectat
Semnalizare la distanță contact întrerupător plutitor 250V AC - 30VDC - 3A
Intervalul de temperatură de funcționare -40 până la + 85°C
Gradul de protecție a locuinței IP65 IP20
Clasa de protecție clasa I clasa II
Standarde de control
IEC 61643-1 1 (AC SPD] 2 + 3 opritor
IEC 61643-21 (limitator de comunicare] - C2
Articol Nr Articol Nr Articol Nr Articol Nr Articol Nr Articol Nr
MLP1-230L-P 721211 MLP1-230L-P/DL 721231 MLP1-230L-P/RS 721251 MLP1-230L-W 711211 MLP1-230L-W/DL 711231 MLP1-230L-W/RS 711251
MLP1-230S-P 721201 MLP1-230S-P/DL 721221 MLP1-230S-P/RS 721241 MLP1-230S-W 711201 MLP1-230S-W/DL 711221 MLP1-230S-W/RS 711241
MLP1-230-W 711261 MLP2-230L-P 721212 MLP2-230L-P/DL 721232 MLP2-230L-P/RS 721252 MLP2-230LS-P 721272 MLP2-230LS-W 711272
MLP2-230L-W 711212 MLP2-230L-W/DL 711232 MLP2-230L-W/RS 711252 MLP2-230-P 721262 MLP2-230S-P 721202 MLP2-230S-P/DL 721222
MLP2-230S-P/RS 721242 MLP2-230S-W 711202 MLP2-230S-W/DL 711222 MLP2-230S-W/RS 711242 MLP2-230-W 711262

Dimensiuni și diagrame
Ograniczniki przepięć typu 2+3 (C+D) Seria MLPx-xxx dla instalacji 1-fazowej wymiary

Ograniczniki przepięć typu 2+3 (C+D) Seria MLPx-xxx dla instalacji 1-fazowej schemat

GDT: Gol de scânteie de descărcare de gaze
G3: gol de scânteie pe gaz cu 3 poli
V: bloc de variante de mare putere
Ft: protecție termică
t °: Dispozitiv de deconectare termică
REMOTE: semnalizare de la distanță
MI: Indicarea eșecului

mai puțin
