3686570 Hamul la placa de alimentare de 16 "
  • 3686570 Hamul la placa de alimentare de 16 "

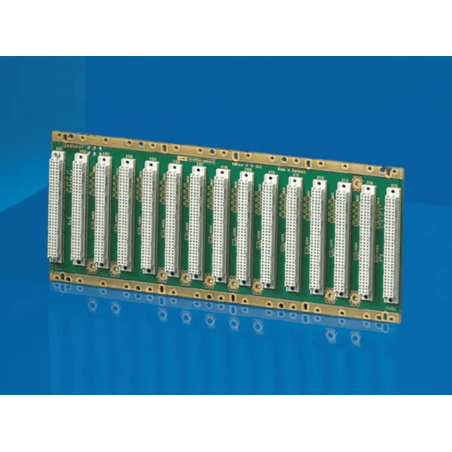

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: HEITEC AG

3686570 Hamul la placa de alimentare de 16 "

  • 3686570
  • Versiune 16"
  • Înălțime (U) 6 U
  • Lățime (HP) 84 HP
  • Adâncimea panoului lateral 235 mm
  • Adâncimea maximă a PCB 220 mm
  • Conexiune electronică płyta montażowa
  • Ambalat după 1 Zestaw
  • Consiliul 3U / 3,5 U, 8 CP, 16 CP, 24 CP
  • Pentru utilizare în colaborare cu avioanele HEITEC CPCI
  • Cazare de sursă de alimentare de 1/2/3 până la 250 W fiecare
  • Conexiunea AC / DC este realizată prin intermediul a două conectori de 2 x 3 poli
  • Tensiunile de ieșire pentru furnizarea unuia sau mai multor backplane CPCI sunt disponibile la conectorii compatibili ATX
  • Respectă PICMG 2.0, PICMG 2.11
Specificatii tehnice:
Cazare de la 1/2/3 Surse de alimentare de până la 250 W. A doua unitate de alimentare poate fi utilizată pentru redundanță (cu distribuție a energiei) sau, prin conexiune paralelă, pentru a crește curentul.
:
  • Intrare AC prin 2 x AMP Mate-N-Blocare (AMP # 350732-1), conector J12
  • Conectat prin PIN 45, 46, 47, tip positronic
  • Încărcarea maximă a curentului pe PIN este de 25 A, conectorul de potrivire pentru cabluri AMP # 350715
  • Intrare DC prin 2 x AMP Mate-N-Blocare (AMP # 350732-1), conector J5 conectat prin PIN 46, 47, tip positronic
  • Încărcarea maximă a curentului pe PIN este de 25 A, conectorul de potrivire pentru cabluri AMP # 350715
Tensiunea de ieșire:
  • Trei conectori compatibili ATX cu 20 poli pentru cabluri ATX (conectarea plăcii de alimentare la backplane CPCI)
Material: Fiberglass epoxid la IEC 60 249 (FR4) Oferta include: Bord, complet populate.

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
