Descriere:

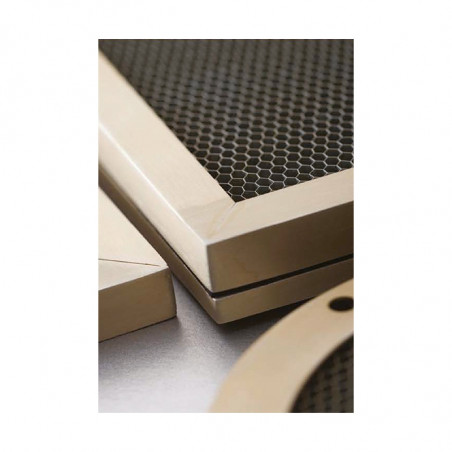

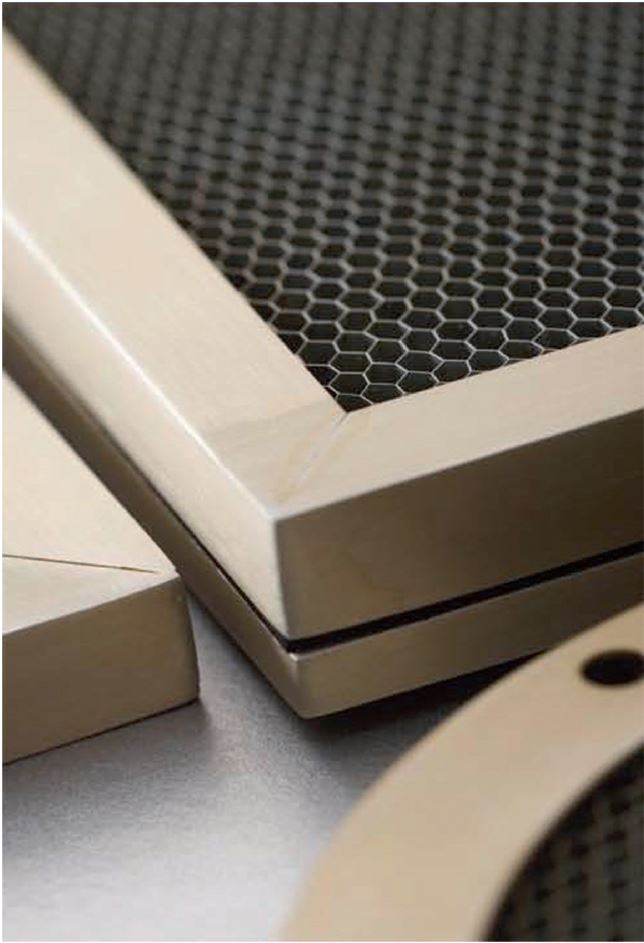

Seria noastră de copertine VH are o selecție de panouri ușoare de ventilație din fagure din aluminiu, constând din forme conductoare de aer conductive rămase în urma prelucrării din aluminiu. Acestea au fost create pentru a fi utilizate în dulapuri și alte forme de incinte comerciale.
Aplicație:
Ventilatoarele cu fagure ușoare din aluminiu pot fi montate pe majoritatea formelor de carcase protejate, unde sunt necesare fluxuri de aer, ventilatoare de răcire sau convecție. Acestea pot fi montate oriunde pe carcasă și pot fi echipate cu „plăci de protecție” pentru a proteja materialul din fagure de deteriorarea accidentală.
În locurile unde există expunere la elemente, găurile de ventilație pot fi echipate cu o structură „oblică” din fagure, care are orificii orientate în jos pentru a împiedica pătrunderea apei de ploaie. Aceasta prezintă avantajele suplimentare ale fluxului de aer direcțional și o atenuare crescută datorită factorului de formă mai mare a structurii celulare.
Panourile de ventilație cu fagure sunt de obicei furnizate cu garnituri într-o formă gata de instalare, care se potrivește atât la deschiderea din dispozitiv (fără flanșă), cât și la introducerea în carcasă (stilul flanșei). În funcție de cerințele operaționale ale aplicației, acestea pot fi fixate cu șuruburi în găurile din cadru sau cu inserții filetate interne.
Materialul din fagure din aluminiu este format prin extinderea foliei de aluminiu combinate într-o structură de fagure. Acest proces, comun tuturor producătorilor de fagure, produce materiale „polarizate” și conductoare atât pe orizontală cât și pe verticală. Pentru a depăși problemele de polarizare, sunt montate două straturi de fagure, montate într-un unghi de 90 de grade unul față de celălalt. Vă rugăm să ne contactați pentru mai multe informații despre polarizare.
Fiecare celulă din aerisire acționează ca un ghid de undă, iar funcționarea ei este în funcție de lățimea / înălțimea sa și raportul dintre adâncimea și lățimea celulei. De obicei, se folosește un raport de aspect 4: 1 sau 5: 1.
Ventilatoarele din fagure din aluminiu sunt finisate pentru a se potrivi cu aplicații specifice și pot fi protejate de Alocrom 1000, 1200 sau de electroplacare. Vă putem oferi, de asemenea, conversie de litiu conform RoHS.
FRECVENTA | UNDA | ALUMINIU |
---|---|---|
10 KHz | H | 45 |
100 KHz | H | 49 |
1MHz | H | 51 |
1MHz | E | >100 |
10MHz | E | >100 |
100MHz | E | >100 |
1GHz | P | 98 |
10 GHz | P | 95 |
Toleranță:
Dimensiuni generale: ± 0,8 mm
Găuri: ± 0,5 mm
Fixare: cu scule de ± 0,2 mm
Filtrarea prafului:

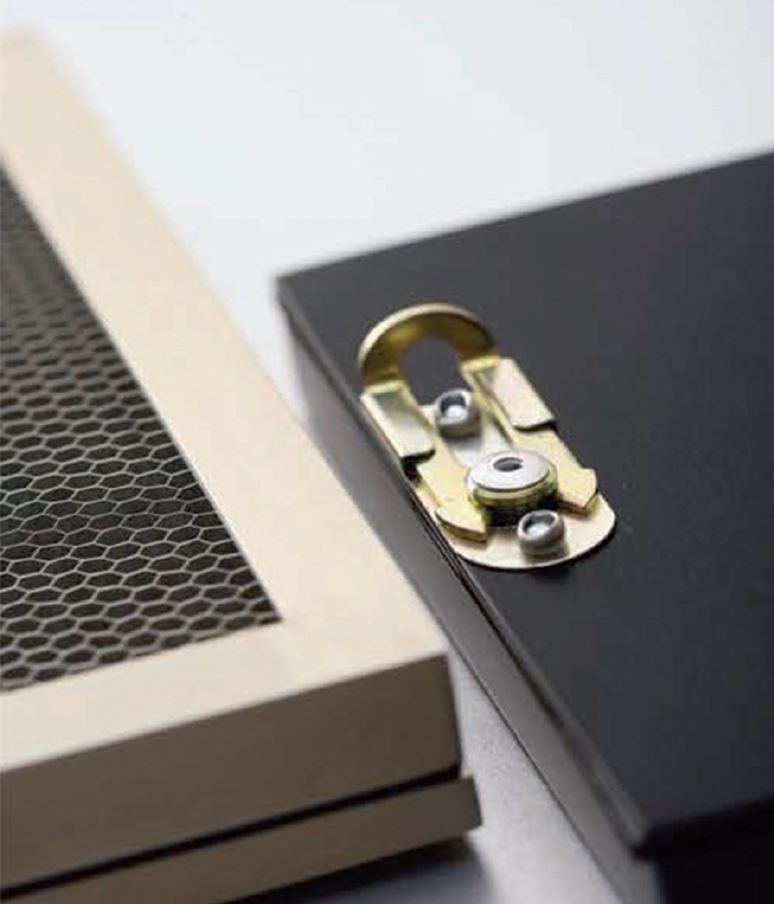

Filtrele de praf demontabile sunt disponibile pentru utilizarea cu filtre de amortizare și sunt amplasate în secțiunea VB Guards. De obicei sunt fabricate cu cadre AFI sau AFS și pot fi montate cu cuplaje cu eliberare rapidă pentru o curățare sau înlocuire ușoară.
Comandă probă
VH-AFl -01-2260-4330-12-T / H (4.8) definește un panou de ventilație polarizat din aluminiu într-un cadru AF1 cu 12 găuri cu un diametru de 4,8 mm.
Poziții de găuri care trebuie convenite cu clientul înainte de producție sau afișate în desenul clientului.
