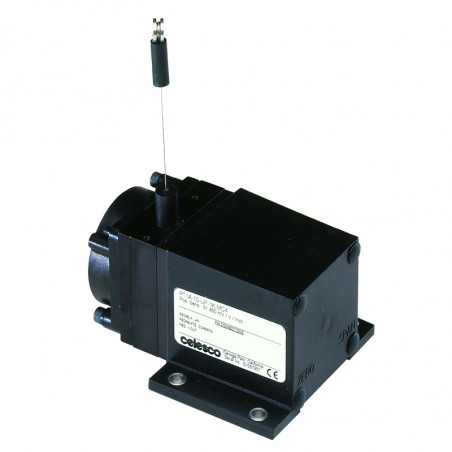

Producător: Celesco

Principiul de functionare al unui traductor de distanta liniara, imagine de ansamblu a tipurilor disponibile

Traductoarele de distanță ale cablurilor măsoară poziția și urmăresc mișcarea obiectului cu ajutorul unui cablu care se înfășoară și se desfășoară pe bobină. Capătul cablului este montat pe un obiect de măsurare mobil, iar traductorul este atașat la o bază stabilă. Mișcarea obiectului pune în mișcare bobina. Unul dintre cititorii de rotație (vortex) conectați la bobină transmite această mișcare ca un semnal de ieșire proporțional (analog sau digital). Acest semnal poate fi transmis către control sau prezentat pe cititor.

Traductorul de distanță de cablu este format din:

1. cablul de măsurare,
2. o bobină de precizie,
3. un arc spiral pentru tensionarea bobinei,
4. potențiometru sau codificator
Utilizare și aplicație:

Traductoarele de distanță liniare permit o măsurare simplă a unei schimbări liniare de poziție, în special la secțiuni mai mari de măsurare, cu o asamblare ușoară și toleranță la ușoare abateri de la axă. Pot fi utilizate pentru diferite aplicații, cum ar fi automatizarea industrială, tehnologia medicală, controlul materialelor, protecția clădirilor și a vehiculelor, controlul hidraulic.


linkowego przetwornika odległości rysunek

Multiplicitatea variantelor

Soluții disponibile pentru măsurarea distanțelor de la 5 cm la peste 40m cu diverse semnale de ieșire (potențiometru, 0 ... 10 VCC, 4 ... 20 mA, codificator și protocoale standard de transmisie de date RS 232/422). Traductoarele de distanță liniare au diverse opțiuni configurabile. Linkurile sunt disponibile în diverse soluții (material, grosime, capac). Poziția de ieșire a cablului și ieșirea conexiunii sunt selectate cel mai adesea în pași de 90 °. Unele tipuri de dispozitive au frână de cablu opțională (prevenirea reculului) și extensii pentru grade mai ridicate de protecție la ieșirea cablului. Sunt posibile soluții personalizate sau versiuni OEM.
Grupa MTAMT2SPPT1SZG65PT100

TRANSDUCERI DE DISTANȚĂ LINKED - GRUP COMPACT (PANA LA 2500 mm)
Intrari / Iesiri linkowego przetwornika odległości MTA linkowego przetwornika odległości MT2 linkowego przetwornika odległości SP linkowego przetwornika odległości PT1 linkowego przetwornika odległości SZG65 linkowego przetwornika odległości PT100
Grupa

MTA

MT2

SP

PT1

SZG65

PT100

Date tehnice
Interval de măsurare până la [mm] 125 750 1250 1250 1250 2500
Precizie [±% din domeniul de măsurare] 0,15% 0,25...0,02% 1,00...0,25% 0,28...0,02% 0,02% 0,28...0,02%
Repetabilitate [±% din domeniul de măsurare] 0,02% 0,02% 0,05% 0,05...0,02% 0,02% 0,05...0,02%


Date tehnice
Materialul carcasei Aluminiu anodizat Aluminiu anodizat (carcasă din policarbonat) Plastic (policarbonat) Aluminiu anodizat / ABS Aluminiu anodizat Aluminiu anodizat, acoperit cu pulbere
Grad de protecție IP65 IP50 IP50

IP65 ... 67
în funcție de versiune

 IP65 IP50

Carcasa

Oțel inoxidabil
acoperit cu nailon

 • • • • - •
Oțel inoxidabil - - - - - -
Termoplastic - - - - - -


Cablu de măsurare
Potențiometru • • • • - •
Generator tehnometric - - - - - -
0...10VDC - - - • - •
4-20 mA - - - • - •
Encoder incremental - • • • • •
RS 232 - - - • - -
CAN Bus - - - • - -
Devicenet - - - • - -
Codificator absolut - - - - (•) -


Conexiune electrică
Cablu de lipit - • • - - -
Cabluri • - - - - -
Cablul instrumentului • • • • (•) •
Capete - • - • • •


Proprietăţi
Caracteristici - - - Protecție la recul - -
Utilizare tipică Măsurători în spațiu limitat Măsurători de accelerație mare (de exemplu, teste de zbor și mașină) Universal, rezistent la abaterile de la axa și la eliberarea liberă a cablului Încercări mecanice ale materialelor sau vehiculelor fără accelerații mari Ascensoare, vehicule, transportoare, platforme Încercări mecanice în laboratoare

Grupa PT5PT8000SZG81SZG122PT9000PT9000er

TRANSDUCERI DE DISTANȚĂ A CÂMPULUI - GRUP PENTRU APLICAȚII INDUSTRIALE (Până la 42500 mm)  rysunek rysunek rysunek rysunek rysunek rysunek
Grupa

PT5

PT8000

SZG81

SZG122

PT9000

PT9000er

Date tehnice
Interval de măsurare până la [mm] 6250 1500 6250 4300 13750 42500
Precizie

[±% din domeniul de măsurare]

 0,28...0,02% 0,28...0,02% 0,02% 0,02% 0,12...0,02% 0,05...0,02%
Recurență

[±% din domeniul de măsurare]

 0,05...0,02% 0,05...0,02% 0,02% 0,02% 0,05...0,02% 0,05...0,02%

Alte date tehnice
Materialul carcasei Aluminiu anodizat Aluminiu sau oțel inoxidabil acoperit cu praf Aluminiu anodizat Aluminiu anodizat Aluminiu acoperit sau oțel inoxidabil Aluminiu acoperit sau oțel inoxidabil
Grad de protecție IP65...67* IP65...68* IP65 IP65 IP65...68* IP65...67*
* În funcție de soluție


Carcasa
Oțel inoxidabil acoperit cu nailon • • • • • • (oțel inoxidabil la distanțe mari de măsurare)
Oțel inoxidabil • • - • • -
Termoplastic • • - • • -


Cablu de măsurare
Potențiometru • • • • • •
Generator tehnometric • - - - • -
0...10VDC • • - • • •
4-20 mA • • - • • •
Encoder incremental • • • • • •
RS 232 • • - • • •
CAN Bus • • - - • •
Devicenet • • - • • •
Codificator absolut - - (•) (•) - -


Conexiune electrică
Cablul instrumentului • • (•) (•) • •
Capete • • • • • •


Proprietăţi
Caracteristici -

1) dirijarea diverselor cabluri
2) execuție EX
3) perii integrate

 - -

1) forța de retragere a cablului opțională crescută
2) execuție EX
3) sistem de perii
4) sistem de blocare a cablurilor

 Execuție EX
mai puțin
Citeste mai mult
