Producător: TELE Haase

Prezentare generală a funcțiilor releelor de timp

Prezentare generală a funcțiilor releelor de timp



E întârziere la pornire

După pornirea tensiunii de alimentare U, se măsoară timpul setat t. După trecerea timpului t, releul de ieșire R trece în poziția pornită. Rămâne în această stare până când alimentarea electrică este deconectată. Dacă tensiunea de alimentare dispare înainte de expirarea timpului t, timpul contează de la zero după reîncărcare.

O oprire întârziată fără tensiune suplimentară
După pornirea tensiunii de alimentare U, releul de ieșire R este pornit. După deconectarea tensiunii de alimentare, începe numărătoarea timpului t. După expirarea timpului t, releul de ieșire R trece în poziție oprită. Dacă tensiunea de alimentare este conectată înainte de expirarea timpului t, numărătoarea inversă este întreruptă, contorul se resetează și întregul ciclu începe din nou.
R se oprește cu intrare întârziată

Tensiunea de alimentare U trebuie să fie aplicată permanent pe dispozitiv. Când intrarea de control S este activă, releul de ieșire R este pornit. Numărătoarea timpului t începe atunci când nu există semnal S. Timpul R a expirat și releul R trece în poziție oprită. Dacă semnalul S apare înainte de expirarea timpului, contorul este resetat și întregul ciclu începe din nou.

S Comutare star-delta

După pornirea tensiunii de alimentare U, releul RY se pornește și începe timpul setat t1.
După expirarea timpului t1, releul RY trece în poziția oprită și începe timpul de întârziere a timpului t2, după care releul RΔ este activat.
Pentru a reseta funcția de mai sus, deconectați și reconectați tensiunea de alimentare U.
ER Porniți și opriți întârzierea cu intrarea de control

Tensiunea de alimentare U trebuie să fie aplicată permanent pe dispozitiv. După activarea intrării de control S, începe numărătoarea inversă a timpului t1. După deducerea acestuia, releul de ieșire R este pornit. Când semnalul S este oprit, începe numărătoarea inversă t2. După expirarea sa, releul R este oprit.
Dacă semnalul S este oprit înainte de expirarea timpului t1, contorul este resetat și numărătoarea inversă începe de la început în ciclul următor.
Ec pornire incrementală cu întârziere

După pornirea tensiunii de alimentare U, timpul este scăzut. După pornirea intrării de control S, începe numărătoarea inversă a timpului t. Dacă intrarea S este deconectată în timpul contorizării timpului t, numărătoarea inversă este întreruptă, însă valoarea acesteia este salvată în memoria dispozitivului. În timpul acestei numărătoare inversă, intrarea de control poate fi deschisă și închisă de câte ori este necesar.
Atunci când suma de ori în care intrarea de control S este activă atinge timpul stabilit t, releul de ieșire R este pornit. Numărătoarea inversă este oprită și activările ulterioare ale intrării de control S nu provoacă modificări. Dispozitivul este resetat prin întreruperea tensiunii de alimentare U (timpul t este șters).
Es Comutare pe întârziere cu intrare de control
Tensiunea de alimentare U trebuie alimentată constant. După pornirea intrării de control S, începe numărătoarea timpului t. După trecerea timpului t, releul de ieșire R se pornește. Această stare este menținută până la dispariția semnalului de intrare S. Dacă intrarea de control S este deconectată înainte de expirarea timpului t - numărătoarea inversă este oprită și contorul este șters.
ET Pornire întârziere, 2 fire conectate
După conectarea tensiunii de alimentare U, începe numărătoarea inversă a timpului T După numărarea sa, comutatorul tiristorului este pornit. Această condiție este menținută până când există o întrerupere a energiei electrice. Dacă tensiunea de alimentare este întreruptă înainte de expirarea timpului t, numărătoarea inversă este ștearsă și ciclul începe din nou după conectarea sursei de alimentare.
Puls unic, creșterea muchiei controlate de tensiune
După pornirea tensiunii de alimentare U, releul de ieșire R se activează imediat, iar timpul setat t expiră. După trecerea timpului t, releul R trece în starea oprită. Dacă tensiunea de alimentare este întreruptă înainte de expirarea timpului t, releul de ieșire va fi oprit. Timpul numărat este șters și ciclul reîncepe de la început atunci când se aplică tensiunea.

EWu Un singur impuls cu întârziere de comutare, controlat de creșterea muchiei

După tensiunea de alimentare U, timpul t1 este contabilizat. După expirarea sa, releul de ieșire R1 este pornit și începe numărătoarea inversă a timpului t2. După expirarea sa, releul de ieșire este oprit. Dacă tensiunea de alimentare este întreruptă înainte de expirarea timpului t1 + t2, contoarele sunt resetate și numărătoarea inversă începe de la început când tensiunea este pornită din nou.

nWu Pulsul unic menținut, marginea în creștere controlată
După pornirea tensiunii de alimentare U, releul de ieșire R se pornește și începe numărătoarea inversă a timpului t. După trecerea timpului t, releul de ieșire trece în poziția oprită. Rămâne în această stare până la întreruperea tensiunii de alimentare. Dacă tensiunea de alimentare este conectată înainte de expirarea timpului, unitatea continuă să efectueze un singur impuls.

Ws Un singur impuls, marginea în creștere controlată, contactul de control

Tensiunea de alimentare U trebuie alimentată permanent la dispozitiv. După închiderea contactului S, releul de ieșire R se pornește și timpul t scade. După expirarea timpului t, releul R se oprește. În timpul numărătoarea inversă, t ori,   orice modificări ale contactului S nu au niciun efect asupra ieșirii R. Ciclul următor poate începe numai după sfârșitul ciclului (după trecerea timpului t).
EWs Un singur impuls cu întârziere de comutare, controlat de marginea în creștere, contact de control
Tensiunea de alimentare U trebuie să fie conectată permanent la dispozitiv. Când activăm contactul de control pornim numărătoarea inversă a timpului t1. La sfârșitul numărătoarei inversate t1, releul de ieșire R se pornește și începe numărătoarea inversă a timpului t2. După expirarea timpului t2, releul R se oprește. În timpul ciclului, intrarea S poate fi modificată de nenumărate ori, fără a afecta funcționarea dispozitivului. Următorul ciclu poate fi început numai după completarea unei secvențe date (după t1 + t2).
Wa unic impuls, controlat de margine în cădere, contact de control

Tensiunea de alimentare U trebuie să fie conectată permanent la dispozitiv. Închiderea contactului de control nu are niciun efect asupra ieșirii R. Când semnalul de control dispare, releul de ieșire R este pornit și începe numărătoarea inversă a timpului T După ce trece timpul, releul de ieșire este oprit. În timpul contorizării timpului t, modificarea stării de contact a controlului nu are efect asupra stării de ieșire. Noul ciclu poate începe abia după finalizarea ciclului anterior.

nWa Pulsul unic menținut, declanșat de marginea care scade
După pornirea tensiunii de alimentare U, releul de ieșire R rămâne în poziția oprită. Imediat ce întreruperea alimentării, releul R este pornit și numărătoarea inversă a timpului t. După ce expiră timpul t, releul de ieșire este oprit. Dacă sursa de alimentare este pornită din nou înainte de expirarea timpului, dispozitivul continuă să efectueze un singur impuls.

nWuWa Marginea menținută și controlată controlată de un singur impuls
După conectarea tensiunii de alimentare U, releul de ieșire R se pornește și numărătoarea numărătoare a timpului T. După ce a trecut timpul t, releul de ieșire se oprește. Imediat ce tensiunea de alimentare este oprită, releul de ieșire R se pornește din nou și începe numărătoarea inversă a timpului t. După expirarea acestuia, releul se oprește. Dacă tensiunea de alimentare este deconectată (nWu) sau pornită din nou (nWa) înainte de expirarea timpului, unitatea continuă să efectueze un singur impuls.

WsWa margine în creștere a unui singur impuls, margine de cădere a unui singur impuls, contact de control
Tensiunea de alimentare U trebuie să fie conectată permanent la dispozitiv. Închiderea contactului de control S face ca releul de ieșire R să se aprindă și numărătoarea inversă a timpului t1. După trecerea timpului t1, releul de ieșire R se oprește. Dacă contactul de control este dezactivat, releul R se pornește din nou și începe numărătoarea inversă a timpului t2. După scurgerea t2, releul R este oprit. În timpul funcționării ciclului, contactul de comandă poate fi pornit de nenumărate ori.

Bi impulsuri ciclice, încep să fie incluse
După pornirea tensiunii de alimentare U, releul de ieșire R este pornit și începe numărătoarea inversă a timpului T După ce a trecut timpul t, releul de ieșire este oprit și timpul t contează din nou. Releul de ieșire este declanșat într-un raport de 1: 1 până când există o întrerupere a puterii.
Bp Impulsuri ciclice, porniți
După pornirea tensiunii de alimentare U, începe numărătoarea inversă a timpului T După ce a trecut timpul t, releul de ieșire este pornit și timpul t este contorizat din nou, după expirarea acestuia, releul este oprit. Releul de ieșire este declanșat într-un raport de 1: 1 până când există o întrerupere a puterii.

Impulsuri asimetrice în greutate, încep să fie incluse
După pornirea tensiunii de alimentare U, începe numărătoarea timpului t1 și releul de ieșire R este pornit. După trecerea timpului t1, timpul t2 contează. Pentru ca releul de ieșire R să rămână pornit, contactul de control S trebuie să fie închis și deschis înainte de expirarea timpului t2. Dacă acest lucru nu se întâmplă, releul R va fi oprit și toate impulsurile ulterioare ale contactului de control vor fi ignorate. Pentru a reporni funcția, tensiunea de alimentare trebuie întreruptă.
II impulsuri asimetrice, început inclus
După conectarea tensiunii de alimentare U, releul de ieșire R este pornit și începe numărătoarea inversă a timpului t1. După trecerea timpului t1, releul de ieșire este oprit și timpul t2 se reduce. După trecerea timpului t2, releul de ieșire este pornit. Releul este declanșat în raportul t1: t2 până când există o pană de curent.

Ip impulsurile asimetrice încep
După conectarea tensiunii de alimentare U, începe numărătoarea inversă a timpului t1. După trecerea timpului t1, releul de ieșire este pornit și timpul t2 se reduce. După trecerea timpului t2, releul de ieșire este oprit. Releul este declanșat în raportul t1: t2 până când există o întrerupere a puterii.

T, TW Cronometru automat cu (TW) sau fără avertizare de oprire (T)
După apăsarea butonului (intrare control), releul de ieșire R se închide și numărătoarea inversă a timpului T. Dacă butonul este apăsat din nou înainte de expirarea timpului t, numărătoarea inversă a timpului t începe din nou (funcția de repornire conform EN 60669-2-3). Apăsarea rapidă și repetată a butonului (pompare) adaugă 2,3 sau mai multe perioade de timp t pentru numărare în jos, limita superioară este de 60 min. Apăsarea mai lungă a butonului (> 2s) anulează numărătoarea inversă și oprește releul de ieșire (funcția de economisire a energiei). În modul TW, dispozitivul indică avertizarea de oprire a releului (conform standardului
P, PN Mod de comutare a impulsurilor
În acest mod, fiecare apăsare a butonului (intrare de control) comută releul de ieșire R (flip-flop). În funcția P, releul de ieșire rămâne în poziție oprită atunci când este aplicată tensiunea de alimentare. În funcția PN, releul de ieșire este pornit atunci când se aplică tensiunea de alimentare, dacă a fost în astfel de poziții înainte de a opri alimentarea. În ambele cazuri, releul este activat dacă este introdus un impuls de tensiune scurtă (< 2s) la intrarea suplimentară a controlului (panoul de control ON). Un impuls de tensiune mai lung (> 2s) deschide releul de ieșire (OFF OFF).

P (R) Modul de comutare a impulsului cu întârziere de oprire
În acest mod, fiecare apăsare a butonului comută releul de ieșire R (flip-flop). După apăsarea butonului (intrare de control), releul de ieșire se închide și numărătoarea inversă a timpului t. După expirarea acestuia, releul este oprit. Dacă butonul este apăsat din nou înainte de expirarea timpului, numărătoarea inversă este anulată și releul este oprit.

Simbol Tensiunea de alimentare Zdjęcie

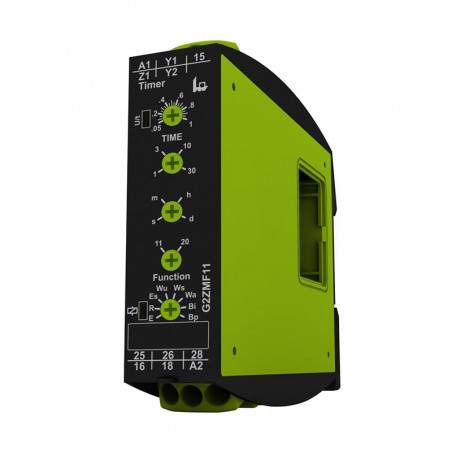

G2ZMF11
24-240V AC/DC

 24-240V AC/DC, CoolZoom2)                                 1

G2ZMF11

 12-440V AC,
24V DC1)

G2ZM20
12-240V AC/DC

 12-240V AC/DC

G2ZA20 10min
24-240V AC/DC

 24-240V AC/DC

G2ZA20 10min

 24-440V AC,
24V DC1)

G2ZIF20
24-240V AC/DC

 24-240V AC/DC, CoolZoom2)

G2ZIF20

 12-440V AC,
24V DC1)

G2ZI20
12-240V AC/DC

 12-240V AC/DC

G2ZE10
400V AC

 400V AC

G2ZS20
24-240V AC/DC

 24-240V AC/DC, CoolZoom2)

G2ZS20

 12-440V AC,
24V DC1)

K3ZM20
12-240V AC/DC

12-240V AC/DC                                     2

K3ZM20P
12-240V AC/DC

12-240V AC/DC

K3ZI20
12-240V AC/DC

12-240V AC/DC

K3ZS20
12-240V AC/DC

12-240V AC/DC

K3ZA20 3min
24-240V AC/DC

 24-240V AC/DC

E3ZM20
12-240V AC/DC

 12-240V AC/DC                                     3

E1ZM10
12-240V AC/DC

 12-240V AC/DC

E1ZM10
24-240V AC/DC

 24-240V AC/DC

E1ZMW10
24-240V AC/DC

 24-240V AC/DC

E1ZMQ10
24-240V AC/DC

 24-240V AC/DC

E1Z1E10
24-240V AC/DC

 24-240V AC/DC

E1Z1R10
24-240V AC/DC

 24-240V AC/DC

E1Z1ER10
24-240V AC/DC

 24-240V AC/DC

E1ZI10
12-240V AC/DC

 12-240V AC/DC

E3ZI20
12-240V AC/DC

 12-240V AC/DC

E3ZS20
12-240V AC/DC

 12-240V AC/DC

E1ZTPNC
230V AC

 230V AC

E1ZTP
230V AC

 230V AC

E1ZNT
230V AC

 230V AC

FSM10
24V AC/DC

 24V AC/DC                                       4

FSM10
100-240V AC

 100-240V AC

COM3TP
24-240V AC/DC

 24-240V AC/DC                                   5

SRE2-PNP 1SEC
24V DC

 24V DC                                                 6

SRE2-PNP 3SEC
24V DC

 24V DC

SRE2-PNP 10SEC
24V DC

 24V DC

SRE2-PNP 1MIN
24V DC

 24V DC

SRE2-PNP 10MIN
24V DC

 24V DC

SRE2-PNP 60MIN
24V DC

 24V DC

SRW2-PNP 1SEC
24V DC

 24V DC

SRW2-PNP 10SEC
24V DC

 24V DC

SRW2-PNP 1MIN
24V DC

 24V DC

SRW2-PNP 10MIN
24V DC

 24V DC

SRW2-PNP 60MIN
24V DC

 24V DC

V2ZA10 3MIN
24-240V AC/DC

 24-240V AC/DC                                         7

V2ZE10
24-240V AC/DC

 24-240V AC/DC

V2ZI10
12-240V AC/DC

 12-240V AC/DC

V2ZM10
12-240V AC/DC

 12-240V AC/DC

V2ZM10-A
12-240V AC/DC

12-240V AC/DC

V2ZQ10
24-240V AC/DC

 24-240V AC/DC

V2ZR10
24-240V AC/DC

 24-240V AC/DC

V2ZS20
12-240V AC/DC

 24V DC;
110-230V AC/DC

Imagini cu relee de timp


Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Fig. 6

Fig. 8

mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

Prezentare generală a funcțiilor releelor de timp



E întârziere la pornire

După pornirea tensiunii de alimentare U, se măsoară timpul setat t. După trecerea timpului t, releul de ieșire R trece în poziția pornită. Rămâne în această stare până când alimentarea electrică este deconectată. Dacă tensiunea de alimentare dispare înainte de expirarea timpului t, timpul contează de la zero după reîncărcare.

O oprire întârziată fără tensiune suplimentară
După pornirea tensiunii de alimentare U, releul de ieșire R este pornit. După deconectarea tensiunii de alimentare, începe numărătoarea timpului t. După expirarea timpului t, releul de ieșire R trece în poziție oprită. Dacă tensiunea de alimentare este conectată înainte de expirarea timpului t, numărătoarea inversă este întreruptă, contorul se resetează și întregul ciclu începe din nou.
R se oprește cu intrare întârziată

Tensiunea de alimentare U trebuie să fie aplicată permanent pe dispozitiv. Când intrarea de control S este activă, releul de ieșire R este pornit. Numărătoarea timpului t începe atunci când nu există semnal S. Timpul R a expirat și releul R trece în poziție oprită. Dacă semnalul S apare înainte de expirarea timpului, contorul este resetat și întregul ciclu începe din nou.

S Comutare star-delta

După pornirea tensiunii de alimentare U, releul RY se pornește și începe timpul setat t1.
După expirarea timpului t1, releul RY trece în poziția oprită și începe timpul de întârziere a timpului t2, după care releul RΔ este activat.
Pentru a reseta funcția de mai sus, deconectați și reconectați tensiunea de alimentare U.
ER Porniți și opriți întârzierea cu intrarea de control

Tensiunea de alimentare U trebuie să fie aplicată permanent pe dispozitiv. După activarea intrării de control S, începe numărătoarea inversă a timpului t1. După deducerea acestuia, releul de ieșire R este pornit. Când semnalul S este oprit, începe numărătoarea inversă t2. După expirarea sa, releul R este oprit.
Dacă semnalul S este oprit înainte de expirarea timpului t1, contorul este resetat și numărătoarea inversă începe de la început în ciclul următor.
Ec pornire incrementală cu întârziere

După pornirea tensiunii de alimentare U, timpul este scăzut. După pornirea intrării de control S, începe numărătoarea inversă a timpului t. Dacă intrarea S este deconectată în timpul contorizării timpului t, numărătoarea inversă este întreruptă, însă valoarea acesteia este salvată în memoria dispozitivului. În timpul acestei numărătoare inversă, intrarea de control poate fi deschisă și închisă de câte ori este necesar.
Atunci când suma de ori în care intrarea de control S este activă atinge timpul stabilit t, releul de ieșire R este pornit. Numărătoarea inversă este oprită și activările ulterioare ale intrării de control S nu provoacă modificări. Dispozitivul este resetat prin întreruperea tensiunii de alimentare U (timpul t este șters).
Es Comutare pe întârziere cu intrare de control
Tensiunea de alimentare U trebuie alimentată constant. După pornirea intrării de control S, începe numărătoarea timpului t. După trecerea timpului t, releul de ieșire R se pornește. Această stare este menținută până la dispariția semnalului de intrare S. Dacă intrarea de control S este deconectată înainte de expirarea timpului t - numărătoarea inversă este oprită și contorul este șters.
ET Pornire întârziere, 2 fire conectate
După conectarea tensiunii de alimentare U, începe numărătoarea inversă a timpului T După numărarea sa, comutatorul tiristorului este pornit. Această condiție este menținută până când există o întrerupere a energiei electrice. Dacă tensiunea de alimentare este întreruptă înainte de expirarea timpului t, numărătoarea inversă este ștearsă și ciclul începe din nou după conectarea sursei de alimentare.
Puls unic, creșterea muchiei controlate de tensiune
După pornirea tensiunii de alimentare U, releul de ieșire R se activează imediat, iar timpul setat t expiră. După trecerea timpului t, releul R trece în starea oprită. Dacă tensiunea de alimentare este întreruptă înainte de expirarea timpului t, releul de ieșire va fi oprit. Timpul numărat este șters și ciclul reîncepe de la început atunci când se aplică tensiunea.

EWu Un singur impuls cu întârziere de comutare, controlat de creșterea muchiei

După tensiunea de alimentare U, timpul t1 este contabilizat. După expirarea sa, releul de ieșire R1 este pornit și începe numărătoarea inversă a timpului t2. După expirarea sa, releul de ieșire este oprit. Dacă tensiunea de alimentare este întreruptă înainte de expirarea timpului t1 + t2, contoarele sunt resetate și numărătoarea inversă începe de la început când tensiunea este pornită din nou.

nWu Pulsul unic menținut, marginea în creștere controlată
După pornirea tensiunii de alimentare U, releul de ieșire R se pornește și începe numărătoarea inversă a timpului t. După trecerea timpului t, releul de ieșire trece în poziția oprită. Rămâne în această stare până la întreruperea tensiunii de alimentare. Dacă tensiunea de alimentare este conectată înainte de expirarea timpului, unitatea continuă să efectueze un singur impuls.

Ws Un singur impuls, marginea în creștere controlată, contactul de control

Tensiunea de alimentare U trebuie alimentată permanent la dispozitiv. După închiderea contactului S, releul de ieșire R se pornește și timpul t scade. După expirarea timpului t, releul R se oprește. În timpul numărătoarea inversă, t ori,   orice modificări ale contactului S nu au niciun efect asupra ieșirii R. Ciclul următor poate începe numai după sfârșitul ciclului (după trecerea timpului t).
EWs Un singur impuls cu întârziere de comutare, controlat de marginea în creștere, contact de control
Tensiunea de alimentare U trebuie să fie conectată permanent la dispozitiv. Când activăm contactul de control pornim numărătoarea inversă a timpului t1. La sfârșitul numărătoarei inversate t1, releul de ieșire R se pornește și începe numărătoarea inversă a timpului t2. După expirarea timpului t2, releul R se oprește. În timpul ciclului, intrarea S poate fi modificată de nenumărate ori, fără a afecta funcționarea dispozitivului. Următorul ciclu poate fi început numai după completarea unei secvențe date (după t1 + t2).
Wa unic impuls, controlat de margine în cădere, contact de control

Tensiunea de alimentare U trebuie să fie conectată permanent la dispozitiv. Închiderea contactului de control nu are niciun efect asupra ieșirii R. Când semnalul de control dispare, releul de ieșire R este pornit și începe numărătoarea inversă a timpului T După ce trece timpul, releul de ieșire este oprit. În timpul contorizării timpului t, modificarea stării de contact a controlului nu are efect asupra stării de ieșire. Noul ciclu poate începe abia după finalizarea ciclului anterior.

nWa Pulsul unic menținut, declanșat de marginea care scade
După pornirea tensiunii de alimentare U, releul de ieșire R rămâne în poziția oprită. Imediat ce întreruperea alimentării, releul R este pornit și numărătoarea inversă a timpului t. După ce expiră timpul t, releul de ieșire este oprit. Dacă sursa de alimentare este pornită din nou înainte de expirarea timpului, dispozitivul continuă să efectueze un singur impuls.

nWuWa Marginea menținută și controlată controlată de un singur impuls
După conectarea tensiunii de alimentare U, releul de ieșire R se pornește și numărătoarea numărătoare a timpului T. După ce a trecut timpul t, releul de ieșire se oprește. Imediat ce tensiunea de alimentare este oprită, releul de ieșire R se pornește din nou și începe numărătoarea inversă a timpului t. După expirarea acestuia, releul se oprește. Dacă tensiunea de alimentare este deconectată (nWu) sau pornită din nou (nWa) înainte de expirarea timpului, unitatea continuă să efectueze un singur impuls.

WsWa margine în creștere a unui singur impuls, margine de cădere a unui singur impuls, contact de control
Tensiunea de alimentare U trebuie să fie conectată permanent la dispozitiv. Închiderea contactului de control S face ca releul de ieșire R să se aprindă și numărătoarea inversă a timpului t1. După trecerea timpului t1, releul de ieșire R se oprește. Dacă contactul de control este dezactivat, releul R se pornește din nou și începe numărătoarea inversă a timpului t2. După scurgerea t2, releul R este oprit. În timpul funcționării ciclului, contactul de comandă poate fi pornit de nenumărate ori.

Bi impulsuri ciclice, încep să fie incluse
După pornirea tensiunii de alimentare U, releul de ieșire R este pornit și începe numărătoarea inversă a timpului T După ce a trecut timpul t, releul de ieșire este oprit și timpul t contează din nou. Releul de ieșire este declanșat într-un raport de 1: 1 până când există o întrerupere a puterii.
Bp Impulsuri ciclice, porniți
După pornirea tensiunii de alimentare U, începe numărătoarea inversă a timpului T După ce a trecut timpul t, releul de ieșire este pornit și timpul t este contorizat din nou, după expirarea acestuia, releul este oprit. Releul de ieșire este declanșat într-un raport de 1: 1 până când există o întrerupere a puterii.

Impulsuri asimetrice în greutate, încep să fie incluse
După pornirea tensiunii de alimentare U, începe numărătoarea timpului t1 și releul de ieșire R este pornit. După trecerea timpului t1, timpul t2 contează. Pentru ca releul de ieșire R să rămână pornit, contactul de control S trebuie să fie închis și deschis înainte de expirarea timpului t2. Dacă acest lucru nu se întâmplă, releul R va fi oprit și toate impulsurile ulterioare ale contactului de control vor fi ignorate. Pentru a reporni funcția, tensiunea de alimentare trebuie întreruptă.
II impulsuri asimetrice, început inclus
După conectarea tensiunii de alimentare U, releul de ieșire R este pornit și începe numărătoarea inversă a timpului t1. După trecerea timpului t1, releul de ieșire este oprit și timpul t2 se reduce. După trecerea timpului t2, releul de ieșire este pornit. Releul este declanșat în raportul t1: t2 până când există o pană de curent.

Ip impulsurile asimetrice încep
După conectarea tensiunii de alimentare U, începe numărătoarea inversă a timpului t1. După trecerea timpului t1, releul de ieșire este pornit și timpul t2 se reduce. După trecerea timpului t2, releul de ieșire este oprit. Releul este declanșat în raportul t1: t2 până când există o întrerupere a puterii.

T, TW Cronometru automat cu (TW) sau fără avertizare de oprire (T)
După apăsarea butonului (intrare control), releul de ieșire R se închide și numărătoarea inversă a timpului T. Dacă butonul este apăsat din nou înainte de expirarea timpului t, numărătoarea inversă a timpului t începe din nou (funcția de repornire conform EN 60669-2-3). Apăsarea rapidă și repetată a butonului (pompare) adaugă 2,3 sau mai multe perioade de timp t pentru numărare în jos, limita superioară este de 60 min. Apăsarea mai lungă a butonului (> 2s) anulează numărătoarea inversă și oprește releul de ieșire (funcția de economisire a energiei). În modul TW, dispozitivul indică avertizarea de oprire a releului (conform standardului
P, PN Mod de comutare a impulsurilor
În acest mod, fiecare apăsare a butonului (intrare de control) comută releul de ieșire R (flip-flop). În funcția P, releul de ieșire rămâne în poziție oprită atunci când este aplicată tensiunea de alimentare. În funcția PN, releul de ieșire este pornit atunci când se aplică tensiunea de alimentare, dacă a fost în astfel de poziții înainte de a opri alimentarea. În ambele cazuri, releul este activat dacă este introdus un impuls de tensiune scurtă (< 2s) la intrarea suplimentară a controlului (panoul de control ON). Un impuls de tensiune mai lung (> 2s) deschide releul de ieșire (OFF OFF).

P (R) Modul de comutare a impulsului cu întârziere de oprire
În acest mod, fiecare apăsare a butonului comută releul de ieșire R (flip-flop). După apăsarea butonului (intrare de control), releul de ieșire se închide și numărătoarea inversă a timpului t. După expirarea acestuia, releul este oprit. Dacă butonul este apăsat din nou înainte de expirarea timpului, numărătoarea inversă este anulată și releul este oprit.

Simbol Tensiunea de alimentare Zdjęcie

G2ZMF11
24-240V AC/DC

 24-240V AC/DC, CoolZoom2)                                 1

G2ZMF11

 12-440V AC,
24V DC1)

G2ZM20
12-240V AC/DC

 12-240V AC/DC

G2ZA20 10min
24-240V AC/DC

 24-240V AC/DC

G2ZA20 10min

 24-440V AC,
24V DC1)

G2ZIF20
24-240V AC/DC

 24-240V AC/DC, CoolZoom2)

G2ZIF20

 12-440V AC,
24V DC1)

G2ZI20
12-240V AC/DC

 12-240V AC/DC

G2ZE10
400V AC

 400V AC

G2ZS20
24-240V AC/DC

 24-240V AC/DC, CoolZoom2)

G2ZS20

 12-440V AC,
24V DC1)

K3ZM20
12-240V AC/DC

12-240V AC/DC                                     2

K3ZM20P
12-240V AC/DC

12-240V AC/DC

K3ZI20
12-240V AC/DC

12-240V AC/DC

K3ZS20
12-240V AC/DC

12-240V AC/DC

K3ZA20 3min
24-240V AC/DC

 24-240V AC/DC

E3ZM20
12-240V AC/DC

 12-240V AC/DC                                     3

E1ZM10
12-240V AC/DC

 12-240V AC/DC

E1ZM10
24-240V AC/DC

 24-240V AC/DC

E1ZMW10
24-240V AC/DC

 24-240V AC/DC

E1ZMQ10
24-240V AC/DC

 24-240V AC/DC

E1Z1E10
24-240V AC/DC

 24-240V AC/DC

E1Z1R10
24-240V AC/DC

 24-240V AC/DC

E1Z1ER10
24-240V AC/DC

 24-240V AC/DC

E1ZI10
12-240V AC/DC

 12-240V AC/DC

E3ZI20
12-240V AC/DC

 12-240V AC/DC

E3ZS20
12-240V AC/DC

 12-240V AC/DC

E1ZTPNC
230V AC

 230V AC

E1ZTP
230V AC

 230V AC

E1ZNT
230V AC

 230V AC

FSM10
24V AC/DC

 24V AC/DC                                       4

FSM10
100-240V AC

 100-240V AC

COM3TP
24-240V AC/DC

 24-240V AC/DC                                   5

SRE2-PNP 1SEC
24V DC

 24V DC                                                 6

SRE2-PNP 3SEC
24V DC

 24V DC

SRE2-PNP 10SEC
24V DC

 24V DC

SRE2-PNP 1MIN
24V DC

 24V DC

SRE2-PNP 10MIN
24V DC

 24V DC

SRE2-PNP 60MIN
24V DC

 24V DC

SRW2-PNP 1SEC
24V DC

 24V DC

SRW2-PNP 10SEC
24V DC

 24V DC

SRW2-PNP 1MIN
24V DC

 24V DC

SRW2-PNP 10MIN
24V DC

 24V DC

SRW2-PNP 60MIN
24V DC

 24V DC

V2ZA10 3MIN
24-240V AC/DC

 24-240V AC/DC                                         7

V2ZE10
24-240V AC/DC

 24-240V AC/DC

V2ZI10
12-240V AC/DC

 12-240V AC/DC

V2ZM10
12-240V AC/DC

 12-240V AC/DC

V2ZM10-A
12-240V AC/DC

12-240V AC/DC

V2ZQ10
24-240V AC/DC

 24-240V AC/DC

V2ZR10
24-240V AC/DC

 24-240V AC/DC

V2ZS20
12-240V AC/DC

 24V DC;
110-230V AC/DC

Imagini cu relee de timp


Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Fig. 6

Fig. 8
