Producător: GMC-I PROSyS

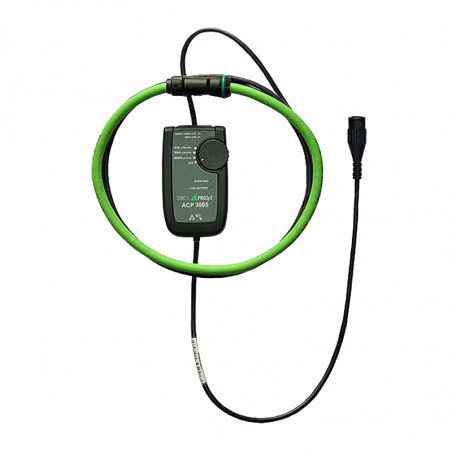

PRO-flex 1 fază

Bobine Rogowski PRO ~ flex pentru măsurarea curenților de curent alternativ Seria ACP 3000 și ACP 6000

Caracteristici:

  • Tri-band 30/300 / 3000A și 60/600 / 6000A
  • O gamă largă de măsurare de la 100mA la 3000 / 6000A ACRMS
  • Baterie sau alimentare externă
  • 2000 de ore de funcționare continuă a bateriei
  • 1000V, categoria de măsurare III, gradul 2 de poluare
  • IP 65 (bobină fără integrator)
  • Design compact și ușor
  • Nu există efecte de histereză, saturație și neliniaritate
  • Conform cu ROHS și DEEE

Aplicații tipice:

- Cooperarea cu multimetre, osciloscoape și dispozitive de înregistrare;
- Repararea și întreținerea mașinilor electrice;
- Măsurarea instalațiilor de distribuție de joasă și medie tensiune;
- Analiza curenților din rețelele de alimentare;
- Măsurători de putere, armonice, curenți de vârf în rețeaua electrică și UPS;
- Testarea curenților mari de comutatoare și siguranțe;
- Măsurarea tranzitorie a motoarelor electrice.



SPECIFICATII


MODEL

ACP 3000

ACP 3005

ACP 3000_3

ACP 6000_3
Interval curent (RMS) 30 / 300 / 3000A 60 / 600 / 6000A
Sensibilitate 100mV / 10mV / 1mV / A 50mV / 50mV / 5mV / A
Liniaritate ± 0.2% citit
Precizie   ± 1% citit  ± 0.1A (30A) ± 1% citit ± 0.1A (60A)
± 1% citit
± 1A (300A/3000A)		 ± 1% citit
± 1A (600A/6000A)
Sensibilitate la schimbarea ghidului ± 2% citit
Răspuns în frecvență (-1dB) 10Hz  până la 20kHz 10Hz  până la 10kHz
Schimbare de fază (45   - 65Hz) < Gradul I
Impedanța de încărcare > 100 kΩ
Tip de ieșire Cablu de 0,5 m terminat cu mufe de 4 mm Cablu coaxial de 0,5 m terminat cu conector BNC
Putere Acumulator Baterie și extern

Date tehnice:

MEDIU DE LUCRU:

Temperatura de lucru -20°C  până la 65°C
Coeficientul de temperatură ± 0.15% citind la ° C
Temperatura de depozitare (fără baterii) -40°C  până la 75°C

PUTERE:

Tip baterie 2 x AA MN 1500 LR6 alcalijne
Durata de viață a bateriei 2000 ore
Alimentare externă 3V / 100mA

DATE MECANICE:

Lungimea cablului 2m (de la bobină la integrator)
Dimensiuni (mm)  110 (W) x 65 (S) x 23 (G)
9.9mm Ø
Diametrul sârmei sondei
Măsurarea lungimii sondei (mm) 610, 915 i 1220

SIGURANȚĂ

EN61010-2-032:2002,
UL 610101, 2nd Edition, 2005-07-22
(ACP 3000_3, ACP 6000_3)
CAN/CSA-22.2 No. 61010-1, 2nd Edition 2004-07
(ACP 3000_3, ACP 6000_3)
1000V

III Categoria de măsurare

Nivelul 2 de poluare

Standard EMC EN 61326-2-2:2006

TENSIUNE MAXIMĂ 1000V AC RMS sau DC
30V între ieșire și masă
Toată precizia găsită la 23 ° C ± 1 ° C



Precizie ridicată și gamă largă de măsurare

Proiectarea specială a sondei elimină efectele nocive ale interferențelor electromagnetice externe și nu obligă utilizatorul să plaseze un conductor în mijlocul buclei de măsurare.

EN61010-2-032:2002 și conformitatea EMC

Caracteristicile dispozitivului oferă utilizatorului măsurători ușoare și sigure în zonele periculoase.
Respectarea standardelor EMC asigură o fiabilitate ridicată datorită sensibilității minimizate a dispozitivului la interferențe electromagnetice.

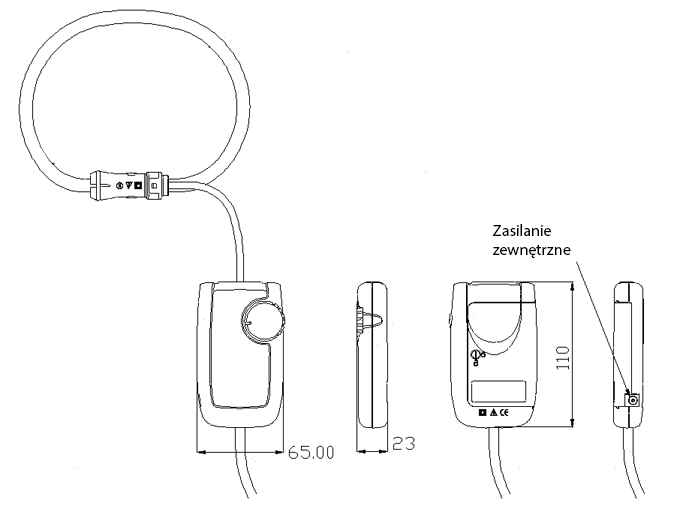

Dimensiuni [mm]
PRO-flex 1-fazowe wymiary

NIVEL DE PROTECȚIE
IP65 bobina             IP40 integrator

Număr de catalog Circumferința buclei sondei [mm] Tip de ieșire

ACP 3000/24

 610 4mm

ACP 3000/36

 915 4mm

ACP 3000/48

 1220 4mm

ACP 3005/24

 610 BNC

ACP 3005/36

 915 BNC

ACP 3005/48

 1220 BNC

ACP 3000_3/24

 610 BNC

ACP 3000_3/36

 915 BNC

ACP 6000_3/48

 1220 BNC

ACP 6000_3/24

 610 BNC

ACP 6005_3/36

 915 BNC

ACP 6005_3/48

 1220 BNC
