Producător: GMC-I PROSyS

Pro-flex în 3 faze

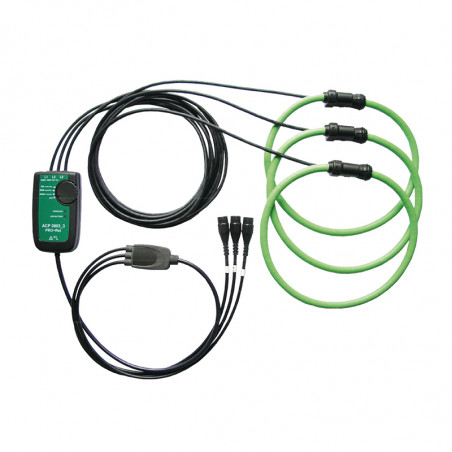

Bobine Rogowski trifazate PRO ~ flex pentru măsurarea curenților de curent alternativ Seria ACP

Caracteristici:

  • Tri-band 30/300 / 3000A și 60/600 / 6000A
  • O gamă largă de măsurare de la 100mA la 6000A ACRMS
  • Baterie sau alimentare externă
  • 1000 de ore de funcționare continuă a bateriei
  • 1000V, categoria de măsurare III, gradul 2 de poluare
  • IP 65 (bobină fără integrator)
  • Design compact și ușor
  • Nu există efecte de histereză, saturație și neliniaritate
  • Conform UL, ROHS și DEEE

Aplicații tipice:

- Cooperarea cu multimetre, osciloscoape și dispozitive de înregistrare;
- Repararea și întreținerea mașinilor electrice;
- Măsurarea instalațiilor de distribuție de joasă și medie tensiune;
- Analiza curenților din rețelele de alimentare;
- Măsurători de putere, armonice, curenți de vârf în rețeaua electrică și UPS;
- Testarea curenților mari de comutatoare și siguranțe;
- Măsurarea tranzitorie a motoarelor electrice.


SPECIFICATII:
MODEL ACP 3003_3 ACP 6003_3
Interval curent (RMS) 30 / 300 / 3000A 60 / 600 / 6000A
Sensibilitate 100mV / 10mV / 1mV / A 50mV / 5mV / 0.5mV / A
Liniaritate ± 0.2% citit
Precizie   ± 1% citit ± 0.1A (30A, 60A)
± 1% citit ± 1A (300A/3000A, 600A/6000A)
Sensibilitate la schimbarea ghidului ± 2% citit
Răspuns în frecvență (-1dB) 10Hz până la 20kHz
Schimbare de fază (45 - 65 Hz) <Gradul I
Impedanța de încărcare > 100 kΩ
Tip de ieșire 3 x 0.5m cablu coaxial terminat cu conector BNC

Date tehnice:

MEDIUL DE LUCRU

Temperatura de lucru -20°C până la 65°C
Coeficientul de temperatură ± 0.15% citit ca°C

Temperatura de depozitare
(fără baterie)

 -40°C până la 75°C

PUTERE

Tip baterii 2 x AA MN 1500 LR6 alcaline
Durata de viață a bateriei 1000 ore

Alimentare externă 3V / 100mA

DATE MECANICE

Dimensiuni (mm) 110 (W) x 65 (S) x 23 (G)
Măsurarea lungimii buclei  (mm) 610, 915 i 1220
Lungimea cablului                     2m (de la bobine la integrator)



SIGURANȚĂ

EN61010-2-032:2002,
UL 610101, 2 edycja, 2005-07-22
CAN/CSA-22.2 No. 61010-1, 2 edycja 2004-07 1000V

III Categoria de măsurare

Nivelul 2 Poluarea


Standard EMC EN 61326-2-2:2006

VOLTAJ MAXIM
1000V AC RMS sau DC
30V între conductorul izolat și masă
Toată precizia găsită la 23 ° C ± 1 ° C

[NBSP]
Precizie ridicată și domeniu larg de măsurare

Proiectarea specială a sondei elimină efectele nocive ale interferențelor electromagnetice externe și nu obligă utilizatorul să plaseze un conductor în mijlocul buclei de măsurare.

EN61010-2-032: 2002 și conformitate EMC

Caracteristicile dispozitivului oferă utilizatorului măsurători ușoare și sigure în zonele periculoase.
Respectarea standardelor EMC asigură o fiabilitate ridicată datorită sensibilității minimizate a dispozitivului la interferențele electromagnetice.

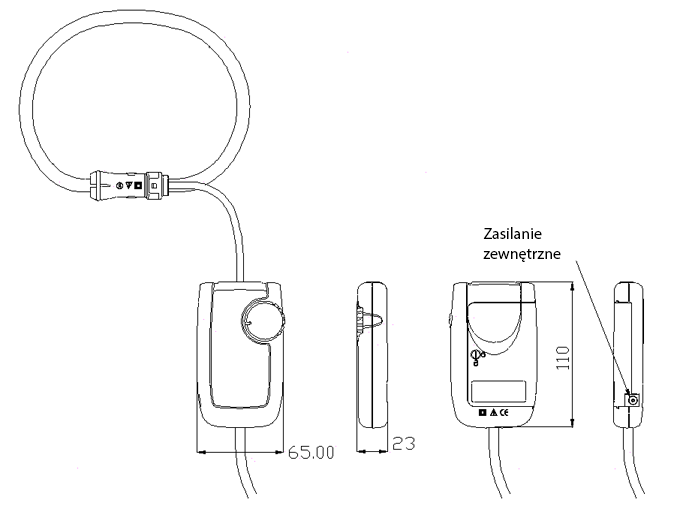

Dimensiuni [mm]


3-fazowe Cewki Rogowskiego PRO~flex

NIVEL DE PROTECȚIE
IP65 bobina integrator IP40

Număr de catalog Diametrul buclei sondei (S) [mm] Tip de ieșire

ACP 3003_3/24

 610 BNC

ACP 3003_3/36

 915 BNC

ACP 3003_3/48

 1220 BNC

ACP 6003_3/24

 610 BNC

ACP 6003_3/36

 915 BNC

ACP 6003_3/48

 1220 BNC
