Producător: Rolec

Profilplus 70.

profilPLUS 70

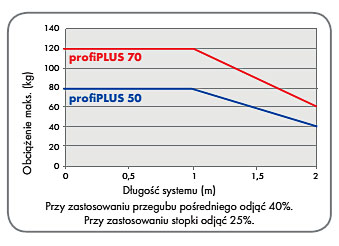

profiPLUS 50 este o soluție uimitoare. Cu mult spațiu pentru rutarea HDM, cabluri DVI sau mufe de rețea. Sistemul profiPLUS 70 oferă și mai mult spațiu pentru cablurile de control suplimentare. În același timp, sarcina maximă a sistemului a fost semnificativ crescută.

La cerere, profilele profiPLUS sunt disponibile în culori speciale în versiune anodizată sau acoperite cu pulbere pentru o armonie și mai mare cu mașinile moderne.



profiPLUS, datorită diversității sale de sistem, oferă multe posibilități de combinație pentru a obține forme individuale ale umerilor. Exemplele prezentate aici ilustrează varietatea combinațiilor.


2 - Cuplare cu profil de susținere, lungime variabilă

3 - N conector cu profil de susținere, lungime variabilă
8 - Conector unghiular

13 - îmbinare de perete

14 - articulația pivotantă
15 - Articulația intermediară
16 - Bară unghiulară
17 - subsol

T - Profil de susținere

lungime variabilă









Toate îmbinările la standard
cu profil de suport montat.

Reglarea sistemului de șuruburi pentru setare
orice gamă de balansare.
Egalizare potențială integrată pentru a proteja oamenii și mașinile. Adaptor opțional pentru lămpile de semnal, de exemplu, Werma (lampa nu este inclusă).
Protecție cablu încorporată standard.

Reducerea adaptorului de la profiPLUS 70 la 50
pentru conectarea profilurilor mai mici.

Componentele sistemului

Cuplarea carcasei

În picioare
Cuplarea carcasei

agățat

Cuplare N


În picioare

Cuplare N


agățat
Cuplare pentru desktop N

În picioare

Cuplare pentru desktop N


agățat

Cuplare unghi de 90o


În picioare

Componentele sistemului

Cuplare unghi de 90o

agățat
Cuplarea unghiului N

În picioare
Cuplarea unghiului Spr N

agățat
Cuplarea unghiului desktop N
În picioare
Cuplarea unghiului desktop N

agățat
Articulatie de perete
Pivot articulație Eleven

Componentele sistemului

Articulația intermediară
Element unghiular

Subsol

Reducere 70/50
Adaptor lampă semnal Articulație / unghi

Fig. Componentele sistemului Nr mat. Agățat În picioare Rotativ Reglare orizontală Schimbarea pantei Lungimea profilului de sprijin * mm Greutate/ g

Lungimea sistemului **** mm
1 Cuplarea carcasei ** 143 240 250   + +     250 2210 68
  143 240 500   + +     500 3590 68
  143 240 750   + +     750 4970 68
  143 241 000   + +     1000 6350 68
2   143 250 250 +   +     250 2210 68
  143 250 500 +   +     500 3590 68
  143 250 750 +   +     750 4970 68
  142 251 000 +   +     1000 6350 68
3 Cuplare N ** 143 260 250   + +   + 250 3590 171
  143 260 500   + +   + 500 4970 171
  143 260 750   + +   + 750 6350 171
  143 261 000   + +   + 1000 7730 171
4   143 270 250 +   +   + 250 3590 171
  143 270 500 +   +   + 500 4970 171
  143 270 750 +   +   + 750 6350 171
  143 271 000 +   +   + 1000 7730 171
5 Cuplaj pentru desktop N ** 143 280 250   + +   + 250 4700 V245/H47
  143 280 500   + +   + 500 6080 V245/H47
  143 280 750   + +   + 750 7460 V245/H47
  143 281 000   + +   + 1000 8840 V245/H47
6   143 290 250 +   +   + 250 4700 V245/H47
  143 290 500 +   +   + 500 6080 V245/H47
  143 290 750 +   +   + 750 7460 V245/H47
  143 291 000 +   +   + 1000 8840 V245/H47
7 Cuplarea unghiului 90 143 034 000   + +       1740 V148/H80
8   143 035 000 +   +       1740 V148/H80
9 Cuplarea unghiului N 143 036 000   + +   +   3120 V251/H80
10   143 037 000 +   +   +   3120 V251/H80
11 Cuplarea unghiului desktop N 143 038 000   + +   +   4260 V325/H127
12   143 039 000 +   +   +   4260 V325/H127
13 Articulatie de perete 143 010 000   + + +     6800 203
14 Articulatie montata pe partea de sus 143 005 000   + + +     5380 90
15 Balama intermediară 143 015 000   + +       5320 90
17 Subsol *** 143 030 000 + +         1620 50
T Profil de sprijin 0,25 m 143 000 250           250 1380
T Profil de sprijin 0,50m 143 000 500           500 2760
T Profil de sprijin 0.75m 143 000 750           750 4140
T Profil de sprijin 1,00m 143 001 000           1000 5520
T Profil de sprijin 1,50m 143 001 500           1500 8280
18 Reducere 70/50 143 000 001 + +         370 55
19 Adaptor pentru lampă de semnal - îmbinare 143 020 501             180
19 Adaptor pentru lampă de semnal - el. unghiular 143 020 502             200

Date tehnice

Componentele sistemului:
Turnare sub formă de aluminiu, RAL 7s035 gri deschis

Acoperire:
Plastic (POM), gri antracit RAL 7016

Burduf ondulat:
PVC-P, (-30oC până la + 70oC) gri antracit RAL 7016

Profil de suport:
Aluminiu extrudat, argint anodizat
Profil filetat pentru asamblare

Sigiliu:
Cloropren (CR), (-30oC la + 90oC)

Grad de protecție:
IP54 / EN 60529

Egalizare potențială:
DIN VDE 0113 / EN 60204-1 / IEC 204-1

Brevete:
Reglarea orizontală a întregului sistem cu un șurub de reglare!

OPȚIUNI:

Suprafața:
Culori speciale pentru componentele sistemului și profilele de asistență

Se potrivesc carcasele panoului de control:
commandCASE, topVISION, multiVISION, aluFACE
