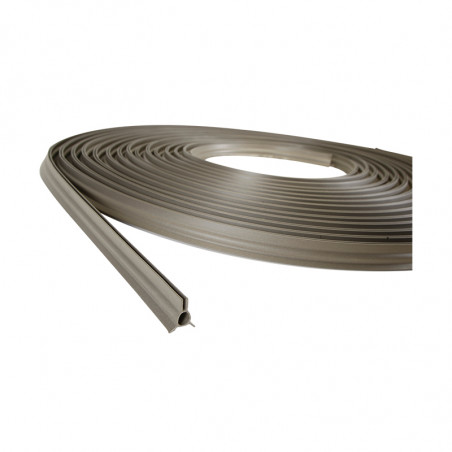

Profiluri de silicon extrudate
  • Profiluri de silicon extrudate
  • Profiluri de silicon extrudate
  • Profiluri de silicon extrudate
  • Profiluri de silicon extrudate

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: TC SHIELDING

Profiluri de silicon extrudate

Diametrul și forma sigiliilor extrudate și tipul de material utilizat depind de forma extrudată și de necesități. Elastomerii sunt realizați din silicon sau fluorosilicon și umpluți cu filinguri conductoare, cum ar fi nichel argintat, cupru argintat, aluminiu argintat, grafit nichelat.
Profilele prezentate mai jos au dimensiuni și forme standard.
Produsele făcute la cerere în conformitate cu cerințele și specificațiile speciale sunt de asemenea disponibile.
Toleranță tipică: +/- 0,15 mm
Toate dimensiunile în mm.

Cereți o probă gratuită


Materiale standard disponibile:
Cod material (tip) 1A/1 IB/1 IB/2 ID/1 11/1 11/3 11/4
Tip de elastomer (Sil - silicon, F / Sil-fluorosiliconă) Sil Sil Sil Sil Sil Si 1 Sil
Tipul materialului scufundat Ag/Ni Ag/Cu Ag/Cu Ag/Al Ag/sticlă Ag/sticlă Ag/sticlă
Culoare Maro Maro Maro Maro Maro Maro Maro

Cod material (tip) 1J/2 1J/3 ID/2 2A 2B 2D 2J
Tip de elastomer (Sil - silicon, F / Sil-fluorosiliconă) Sil Sil Sil F/Sil F/Sil F/Sil F/Sil
Tipul materialului scufundat Ni/Gr Ni/Gr Ag/Al Ag/Ni Ag/Cu Ag/Al Ni/Gr
Culoare Gri Gri Maro Maro Maro Verde Verde

Profil tip 'O'

Wytłaczane profile silikonowe
Cod Dim. a Cod Dim. a Cod Dim. a
010 1,02 016 2,62 022 3,81
011 1,35 017 2,84 023 4,06
012 1,57 018 3,02 024 4,78
013 1,78 019 3,18 025 5,49
014 2,03 020 3,30 026 6,35
015 2,36 021 3,53

Profil tip 'O' cu o gaură

Wytłaczane profile silikonowe
Cod Dim. a Dim. b
027 2,40 0,80
028 3,18 1,14
029 3,96 1,27
030 6,35 3,18
031 7,92 4,88
032 9,53 6,35

Profil tip 'D'
Wytłaczane profile silikonowe
Cod Dim. a Dim. b Rază R
033 1,40 1,63 0,70
034 1,57 1,73 0,79
035 2,39 1,98 1,19
036 1,98 2,26 0,99
037 1,57 2,54 0,79
038 3,81 2,79 1,91
039 3,00 3,96 1,50
040 4,52 4,45 2,26
041 3,96 3,96 1,98

Profil tip 'D' cu o gaură
Wytłaczane profile silikonowe
Kod Dim. a Dim. b Dim. c Rază R
042 3,96 3,96 1,14 1,98
043 4,75 4,72 1,27 2,36
044 7,92 7,92 1,27 3,96
045 7,92 7,92 1,57 3,96
046 12,37 8,23 2,03 6,20
047 6,35 6,35 1,65 3,18

O centură subțire

Wytłaczane profile silikonowe
Cod Dim. a Dim. b Kod Dim. a Dim. b
048 1,60 1,07 067 12,70 1,91
049 2,41 1,57 068 12,70 3,18
050 3,05 1,91 069 12,70 4,78
051 3,18 1,57 070 19,05 1,57
052 3,96 1,57 071 22,35 1,57
053 6,35 1,57 072 25,40 6,35

Profil 'U'

Wytłaczane profile silikonowe
Cod Dim. a Dim. b Dim. c Dim. d
054 2,54 2,54 0,86 0,84
055 3,20 2,79 0,66 1,27
056 3,20 5,72 0,51 1,91
057 3,96 3,94 1,57 1,19
058 4,45 3,96 1,19 1,91
059 8,31 5,94 1,57 2,92

Profil 'P' cu o gaură
Wytłaczane profile silikonowe
Cod Dim. a Dim. b Dim. c Dim. d
060 5,08 2,03 1,57 12,70
061 5,08 2,03 1,57 21,59
062 6,35 3,18 1,57 12,70
063 6,35 3,18 1,57 15,88
064 6,35 3,18 1,57 22,22
065 7,92 4,75 1,57 22,22
066 9,14 6,48 1,79 19,81

Profil dreptunghiular
Wytłaczane profile silikonowe
Cod Dim.a Dim.b Dim.c
073 7,75 8,38 3,18
074 9,53 9,53 4,78







Comandă probă
Comandă de probă EA-XX-XXX
Exemplu: EA - 1D / 1 - 010
EA - extrudat
1D / 1 - filaje de argint
010 - dimensiune 1,02 mm, profil 'O'

Notă: alte forme disponibile la cerere.

Profiluri speciale extrudate


Wytłaczane profile silikonowe


Wytłaczane profile silikonowe


Profiluri de elastomer personalizate cu adaosuri de carbon.

Wytłaczane profile silikonowe

Profilele EMC din silicon cu adaosuri de carbon sunt concepute ca versiuni „low cost”. Acestea includ versiunile cu clip-on, montate pe nit și P.S.A.
Ecranizarea este de 30-65 dB în intervalul de la 200KHz - 10GHz și sigiliu IP65.

Notă:
Posibilitatea de a proiecta și realiza un profil pentru a satisface cerințele clienților.
Pentru informații detaliate, vă rugăm să contactați departamentul tehnic al DACPOL Sp. z o.o.
