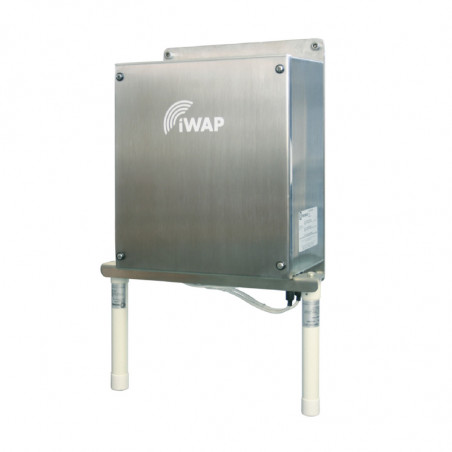

iWAP200 Carcasa pentru punct de acces zona 2
  • iWAP200 Carcasa pentru punct de acces zona 2

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Extronics

iWAP200 Carcasa pentru punct de acces zona 2

Carcasa Acces Point pentru zona 2 permite instalarea dispozitivelor WLAN în medii potențial explozive, acide, umede și corozive.

ATEX II 3 G Ex nA nL IIC T3(-40oC≤Ta≤+70oC)
T4 (-20oC≤Ta≤+65oC)
T5 (-20oC≤Ta≤+30oC)
ATEX II 2D Ex tD A21 IP66 T82ºC (-40oC≤Ta≤+70oC)


Notă: temperatura ambientală depinde de încălzirea sau radiatorul instalat.
Grad de protecție IP66
Construcție din oțel inoxidabil 316L

Informații generale

Carcasa iWAP200 a fost proiectată pentru a distribui semnalul wireless în zonele potențial explozive. Proiectarea permite instalarea dispozitivelor de la furnizori de soluții WLAN, cum ar fi Cisco, Motorola, Acksys și Firetide. Fiecare tip de punct de acces sau alt dispozitiv de transmisie radio este riguros testat de Extronics și autoritatea de certificare pentru a asigura respectarea directivei ATEX. Aceasta înseamnă că Extronics este capabil să ofere echipamentelor OEM o soluție care permite instalarea în zone potențial explozive.
Extronics iWAP200 este proiectat pentru a fi utilizat cu una până la șase antene standard sau antene iANT200 sigure intrinsec pentru acoperirea optimă a semnalului în instalații chimice, rafinării sau platforme de foraj. Opțiunile suplimentare includ aparate de supratensiune pentru protecția împotriva trăsnetului pentru instalații aeriene, intrări cu fibră optică monomod sau multimod pentru extinderea conexiunii Ethernet, a sistemului de încălzire sau răcire pentru carcasă la temperaturi scăzute / înalte și pentru prevenirea condensului.

Caracteristici și beneficii

Platforma echipament OEM
Atâta timp cât punctul de acces WLAN sau dispozitivele radio au dimensiunea potrivită și limitează în mod corespunzător disiparea puterii și, în plus, nu conține elemente scânteietoare și a fost apreciat ca fiind compatibil, suntem capabili   să instalăm dispozitivul în carcasa din   din fabrica noastră. [Nbsp ] Pe ultima pagină   este lista curentă a modelelor  .

Carcasă robustă
Carcasă personalizată   316L din oțel inoxidabil cu grad de protecție   IP66 permite instalarea în condiții de mediu extrem de dure.

Infrastructura viitoare
Dispozitivele noi   pot fi   evaluate de Extronics pentru respectarea certificatului. Instrumentele deținute în prezent pot fi   înlocuite cu altele noi.

Specificatii

Alimentare Universal 90-264V AC,  20-28V DC  sau IEEE802.3af PoE
Putere maxima

Fără încălzire și răcire   POE802.3af sau 16W   pentru alimentarea principală     sau DC
Cu   răcire   21W
Cu   încălzire   și   răcire   121W
Material pentru carcasă   Oțel inoxidabil   316L
Grad de protecție IP66
Masa aprox.  10kg
Dimensiuni 390  x  286 x 161mm  (wys. x  sz. x  gł.)

Condiții de mediu

Temperaturi de funcționare tipice (intervalul corect de temperatură depinde de Punctul de Acces utilizat):
- Fără încălzire și răcire -20oC   la 50oC
- Cu răcire -20oC   la 60oC
- Cu încălzire și răcire   -40oC   la 60oC
Temperatura de stocare     până la -40oC   până la 70oC
Umiditate relativă: 0 până la 95%, fără condensare
Notă: când folosiți fibre optice, temperatura minimă a mediului     este   0oC. Un încălzitor este NECESAR   atunci când lucrează la temperaturi mai scăzute.
[Nbsp]Conectori de intrare

115V / 230V AC la intrare (opțiune) pe conexiunile cu șuruburi
24V DC la intrarea pe conexiunile cu șurub
Ethernet 10 / 100BaseT pe mufa RJ45
Multimod 10 / 100BaseFX la intrarea pe conectorii ST
100BaseLX-10 Mod unic pe conectorii SC
Conectori de ieșire Până la 6 conectori externi cu energie limitată   cu conectori de tip N. Arbitrele de supratensiune sunt opționale. [Nbsp] Clientul trebuie să specifice numărul   al ieșirilor.
Lungimea legăturii Ethernet

Ethernet 10 / 100Base T pe Cat5e: până la 0,1 km
10 / 100BaseFX pe fibre multimode: până la 2 km
100Base-LX10 pe fibre cu un singur mod: până la 10 km
Pierderi interne maxime în cablul   (între ieșirea punctului de acces și conectorul   extern N de tip  )   2,4GHz 5,0GHz 5,8GHz
Conector N extern 1,40dB 1,90dB 2,10dB
Cu opritor de supratensiune 1,55dB 2,05dB 2,35dB
Radio În funcție de hardware-ul instalat
Antene Folosit cu max. 6 antene în siguranță intrinsecă (neincluse), de ex. [Nbsp] Seria Extronix iANT200. Alte antene pot fi folosite cu condiția să îndeplinească cerințele ATEX  , pentru sfaturi vă rugăm să contactați     cu   Extronics.
Certificari ATEX

Fără încălzire
ATEX II 3 G Ex nA IL IIC T3 (-20oC≤Ta≤ + 70oC)
T4 (-20oC≤Ta≤ + 65oC)
T5 (-20oC≤Ta≤ + 30oC) Cu încălzire
ATEX II 3 G Ex nA IL IIC T3 (-40oC≤Ta≤ + 70oC) Orice opțiune de încălzire / răcire
ATEX II 2D Ex tD A21 IP66 T82oC (-40oC≤Ta≤ + 70oC)

iWAP200 Carcasa pentru punct de acces zona 2 iWAP200-[#1]-[#2]-[#3]-[#4]-[#5]-[#6]-[#7]-[#8]-[#9]

Câmpul [# 1]- dispozitiv de rețea wireless
Furnizat de client * C
Adus de Extronics E

Câmpul [# 2] - tip dispozitiv

Acksys WLG-LINK-OEM (Fără încălzire / răcire: -20oC până la 60oC, cu încălzire / răcire -40oC până la 70oC) 26**
Firetide 7000 Series MESH Router (Fără încălzire / răcire: 0oC până la 50oC, cu încălzire / răcire -40oC până la 60oC) 30
AeroScout Location Receiver (Fără încălzire / răcire: 0oC până la 50oC, cu încălzire / răcire -40oC până la 60oC) 31
Cisco AIR-CAP3502E / AIR-CAP3501E (Fără încălzire / răcire: -20oC la 45oC, cu încălzire / răcire -40oC până la 55oC) 33
Aruba AP-92 Series Access Point (Fără încălzire / răcire: 0oC până la 40oC, cu încălzire / răcire -40oC până la 50oC) 42
Firetide 4500 Series Access Point (Fără încălzire / răcire: 0oC până la 40oC, cu încălzire / răcire -40oC până la 50oC) 43

** Notă: Acksys WLG-LINK-OEM nu este în prezent compatibil cu intrarea PoE 802.3af. Numai AC sau DC pot fi selectate în câmpul 3.
* Extronics poate furniza un dispozitiv wireless sau poate accepta un dispozitiv certificat furnizat de client și îl poate monta. Notă: datorită specificului procesului, garanția Access Point poate fi pierdută).
Dispozitivele noi care nu sunt enumerate mai sus vor trebui evaluate și certificate pentru a le determina compatibilitatea.


Câmpul [# 3] - sursa de alimentare

Universal 90-264V AC (dacă opțiunea de încălzire [# 7] este selectată, carcasa nu poate fi alimentată de la o sursă universală. În acest caz, trebuie să fie 115V AC sau 230V AC) AC
24V DC DC
Power-Over-Ethernet compatibil cu IEEE802.3af POE

Câmpul [# 4] - conexiune Ethernet

10/100BaseT Ethernet on CAT5 cupru C
Fibră multi-mod 10 / 100BaseFX cu conector ST (Notă: temperatură ambientală minimă fără încălzire: 00C) F
Fibră optică monomod 100BaseLX-10 cu conector ST (Notă: temperatură ambientală minimă fără încălzire: 00C) S

Câmpul [# 5] - Numărul de ieșiri de antenă pentru Radio 1

0 off N-tip conector 0
1 off N-tip conector 1
2 off N-tip conector 2
3 off N-tip conector 3
1 off N-conector cu dispozitiv de suprapunere 1S
2 off N-conector cu dispozitiv de suprapunere 2S
3 off N-conector cu dispozitiv de suprapunere 3S

Câmpul [# 6] - Numărul de ieșiri de antenă pentru Radio 2

0 off N-tip conector 0
1 off N-tip conector 1
2 off N-tip conector 2
3 off N-tip conector 3
1 off N-conector cu dispozitiv de suprapunere 1S
2 off N-conector cu dispozitiv de suprapunere 2S
3 off N-conector cu dispozitiv de suprapunere 3S

Câmpul [# 7] - încălzirea carcasei (incompatibilă cu sursa universală 90-264V AC și PoE)

Fără încălzire - clasificare a temperaturii T4 / T5 N
Încălzirea carcasei de 230V AC - clasificare a temperaturii T3 H1
Încălzire carcasă 115V AC - clasificare temperatură T3 H2
Încălzire carcasă 24V CC - clasificare temperatură T3 H3

Câmpul [# 8] - Răcirea carcasei (incompatibilă cu alimentarea PoE)

Fără răcire N
Răcire inclusă C

Câmpul [# 9] - Intrare prin cablu

Glande de cablu metalice G
Fără glande; M20 găuri pentru instalarea propriilor garnituri de cablu sau capace de capăt N

Accesorii

Un set de suporturi de montare a conductelor care permit fixarea carcasei la o țeavă sau un dreptunghi (2 seturi necesare pentru fixarea completă) iWAPMB01
Suport de antenă triplu pentru iWAP103 / iWAP200, oțel inoxidabil 316L. iANTMB05
mai puțin
