Ventilatoare centrifuge

Ventilatoarele centrifugale ebm-papst sunt disponibile cu pale curbate înainte și înapoi. Ventilatoarele centrifugale care funcționează silențios cu palete curbate înainte sunt, de asemenea, furnizate cu o carcasă de tip scroll. Ventilatoarele centrifuge cu palete curbate înapoi sunt proiectate ca ventilatoare cu roată liberă și nu necesită o carcasă de tip scroll. În cazul ventilatoarelor centrifugale cu motoare cu rotor extern, motorul este poziționat în rotor, asigurând nu doar o răcire optimă a motorului, ci și un design deosebit de compact. Întreaga gamă este disponibilă atât cu tehnologia AC, cât și cu tehnologia GreenTech EC. Pe lângă faptul că economisește energie în mod deosebit, electronica integrată face posibilă și implementarea oricăror funcții de control, monitorizare și întreținere – atât pentru casa inteligentă, cât și pentru Industry 4.0.

Avantajele ventilatoarelor centrifugale de la ebm-papst:

• Ventilatoare centrifuge AC și EC cu pale curbate înainte
• Ventilatoare „RadiCal” AC și EC de joasă presiune
• Soluția de sistem EC „RadiCal” în carcasă scroll
• Ventilatoare de presiune medie „RadiPac” și „RadiFit” EC
• Design compact datorită tehnologiei motorului cu rotor extern
• Game cuprinzătoare de produse pentru fiecare aplicație
• Control 100% a vitezei prin interfață analogică sau serială
• Eficiență ridicată prin utilizarea tehnologiei GreenTech EC
• Funcționare silențioasă datorită controlului optimizat al debitului și comutației sofisticate a motorului EC
• Pornire ușoară datorită componentelor perfect coordonate: sistem de control/motor/ventilator
• Accesorii extinse

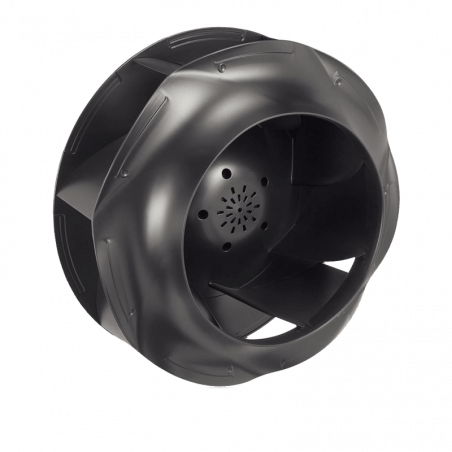

Rotoarele RadiCal sunt fabricate din material compozit de înaltă tehnologie. Control optimizat al debitului combinat cu motoare GreenTech EC de înaltă eficiență – nu numai pentru ventilație și aer condiționat.

Acestea sunt principalele caracteristici ale ventilatoarelor centrifuge curbate înapoi din seria RadiCal. Ventilatoarele mici RadiCal instalate într-o carcasă de rulare 3D optimizată aerodinamic sunt cea mai recentă adăugare.

Această îmbunătățire include o eficiență sporită și funcționalități suplimentare, cum ar fi măsurarea debitului de aer, a temperaturii sau a umidității.

Pentru ca și aceste date să poată fi utilizate, există o interfață serială MODBUS-RTU opțională.

Rotoarele pentru dimensiunile de la 133 la 560 mm sunt realizate din material compozit special. Acest lucru permite o viteză mare de rotație și o densitate mare de putere pentru ventilator.

Forma rotoarelor a fost rafinată cu modele complexe de simulare în combinație cu măsurători efectuate pe prototipuri. Rezultatul este un flux optimizat cu pierderi reduse prin rotor; nu există modificări ale secțiunii transversale care să provoace pierderi în rotor.

Un profil uniform de curgere fără separare laminară are ca rezultat mai puține surse de zgomot și o acustică mai bună.

Modificările și completările care merită menționate în acest catalog sunt:

RadiCal cu M3G150 Gen III:
Pe lângă versiunile anterioare, dimensiunile 500 și 560 sunt acum disponibile cu noile motoare EC de dimensiunea M3G150 Gen III. „În plus”, deoarece motoarele în combinație cu rotoarele cunoscute oferă o performanță semnificativă a aerului. Pentru a ilustra avantajele performanței aerului în comparație cu
ventilatoarele anterioare, curbele caracteristice ale acestora sunt afișate în familii de curbe pentru fiecare dimensiune.

PFC activ cu RadiCal:
Dimensiunile 500 și 560 sunt acum disponibile cu noul motor trifazat de 3 kW cu PFC activ integrat.
Cu aceste produse, acum putem îndeplini solicitările din ce în ce mai frecvente pentru o distorsiune armonică totală de cel mult 5%.
Curbele lor caracteristice sunt afișate cu cele ale ventilatoarelor standard dintr-o familie de curbe.
Aceasta face ușor să găsiți tipuri comparabile.

RadiCals mici cu mai mult din ceea ce ai nevoie:
O nouă adăugare la catalog este dimensiunea 175, cu diferite combinații de motor/rotor.
De asemenea, sunt RadiCals noi în dimensiuni de la 175 până la 250 într-o versiune cu MODBUS-RTU și o versiune de bază PWM.
Dimensiunile 190 și 225 sunt primele RadiCals inovatoare într-o carcasă scroll.
Diferitele modele de la control de bază la control inteligent și autonom deschid posibilități cu totul noi .

Noile RadiPacs se remarcă prin următoarele caracteristici:

• Cea mai bună eficiență generală
• Nivel de zgomot confortabil
• Design compact
• Disponibilitate rapidă
• Pornire ușoară cu configurarea simplă a electronicii de control
• Sistem reglat fin cu motor preconfigurat / electronică de control / unitate rotor
• Plug & play: unitate complet pre-asamblată gata de instalare
• Sursă unică: o singură persoană de contact pentru tot
• Avantaje logistice datorate unității complete
• Linie completă de produse fără lacune
• Fără magneți cu pământuri rare

În calitate de lider tehnologic pentru ventilație și inginerie de propulsie, ebm-papst este solicitat ca partener de inginerie în multe industrii. Cu peste 15.000 de produse diferite, oferim soluția potrivită pentru aproape orice provocare. Ventilatoarele și unitățile noastre sunt fiabile, silențioase și eficiente din punct de vedere energetic.

Măsurarea debitului de aer:

Metoda presiunii diferenţiale compară presiunea statică din amonte de inelul de admisie cu presiunea statică din inelul de admisie.

Debitul de aer poate fi calculat din presiunea diferențială (între presiunile statice) conform următoarei ecuații:

q_V=k*√∆p q_V în [m³/h] şi ∆p în [Pa]

Dacă debitul de aer trebuie să fie reglat pentru a rămâne constant, presiunea de admisie trebuie menținută constantă:

∆p = q_V² : k² q_V în [m³/h] şi ∆p în [Pa]

k ține cont de proprietățile specifice ale inelului de admisie.

Presiunea este preluată în 1 (4) punct(e) de pe circumferința inelului de admisie. Conexiunea la client constă dintr-un racord de furtun încorporat în formă de T. Racordul pentru furtun este potrivit pentru furtunuri pneumatice cu un diametru interior de 4 mm.

factori k: (pentru inelele de intrare RadiCal)

Standarde înalte pentru toate produsele ebm-papst

La ebm-papst căutăm mereu să ne îmbunătățim produsele pentru a putea oferi clienților exact ceea ce au nevoie pentru cerințele lor specifice. Monitorizarea atentă a pieței ne permite să încorporam constant îmbunătățiri în produsele noastre. După cum arată parametrii tehnici enumerați mai jos, puteți fi întotdeauna sigur că găsiți soluția potrivită de la ebm-papst pentru orice aplicație ați avea în vedere.

Parametri generali de performanță

Orice abateri de la datele tehnice și parametrii tehnici descriși aici sunt prezentate în fișa tehnică specifică produsului.

Grad de protecție

Gradul de protecție este specificat în fișele tehnice specifice produsului.

Clasa de izolare

Clasa de izolație este specificată în fișele tehnice specifice produsului.

Poziția de instalare

Poziția de instalare este specificată în fișele tehnice specifice produsului.

Găuri de scurgere a condensului

Informațiile despre orificiile de scurgere a condensului sunt furnizate în fișele tehnice specifice produsului.

Modul de funcționare

Modul de operare este specificat în fișele tehnice specifice produsului.

Clasa de protecție

Clasa de protecție este specificată în fișele tehnice specifice produsului.

Durata de viață

Durata de viață a produselor ebm-papst depinde de doi factori principali:

• Durata de viață a sistemului de izolație
• Durata de viață a sistemului de rulmenți

Durata de viață a sistemului de izolație este guvernată în principal de nivelul de tensiune, temperatură și condițiile ambientale, cum ar fi umiditatea și condensul.

Durata de viață a sistemului de rulmenți este guvernată în primul rând de sarcina termică pe rulmenți. Pentru majoritatea produselor noastre folosim rulmenti cu bile care nu necesita intretinere, care pot fi montati in orice pozitie de instalare. Lagărele cu manșon pot fi folosiți alternativ, așa cum este descris în fișele tehnice specifice produsului.

Cu titlu orientativ (în funcție de condițiile generale), rulmenții cu bile au o durată de viață L10 de aprox. 40.000 de ore de funcționare la o temperatură ambientală de 40 °C.

Vă vom oferi cu plăcere un calcul al speranței de viață bazat pe condițiile dvs. specifice de utilizare.

Protecția motorului/protecția termică

Informațiile despre protecția motorului și protecția termică sunt furnizate în fișele tehnice specifice produsului.

Următoarele metode de protecție sunt furnizate în funcție de tipul de motor și de domeniul de aplicare:

• Protector termic la suprasarcină, în circuit sau extern
• PTC cu diagnosticare electronică
• Protecție la impedanță
• Protector termic la suprasarcină cu diagnosticare electronică
• Limitarea curentă prin electronice

Dacă se folosește un protector extern de suprasarcină termică, o unitate de declanșare disponibilă în comerț trebuie conectată de către client pentru oprire. Protecția motorului în conformitate cu standardul aplicabil trebuie să fie montată pentru produsele care nu sunt prevăzute cu un dispozitiv de protecție termică la suprasarcină încorporat și nu sunt protejate împotriva utilizării necorespunzătoare.

Deformare mecanică/parametri de performanță

Toate produsele ebm-papst sunt supuse unor teste cuprinzătoare în conformitate cu specificațiile normative și încorporează, de asemenea, experiența vastă a ebm-papst.

Testarea vibrațiilor

Testarea vibrațiilor se efectuează după cum urmează:

• Test de vibrații în funcționare conform DIN IEC 68 Partea 2-6
• Test de vibrații la oprire conform DIN IEC 68 Partea 2-6

Sarcina de șoc

Testarea sarcinii de șoc se efectuează după cum urmează:

• Sarcina de șoc conform DIN IEC 68 Partea 2-27

Nota de echilibrare

Testarea de echilibrare a notelor se efectuează după cum urmează:

• Dezechilibru rezidual conform DIN ISO 1940
• Nivelul de calitate standard al echilibrului G 6.3

Dacă aplicația dvs. particulară necesită un nivel mai ridicat de echilibrare, vă rugăm să ne contactați și să specificați detaliile în comandă.

Deformare/parametri de performanță chimici și fizici

Vă rugăm să consultați persoana de contact ebm-papst pentru orice întrebări referitoare la efortul chimic și fizic.

Domenii de utilizare, industrii și aplicații

Produsele noastre sunt utilizate într-o varietate de industrii și pentru numeroase aplicații:

Tehnologia ventilației, a aerului condiționat și frigorific, tehnologia camerelor curate, inginerie auto și feroviară, tehnologie medicală și de laborator, electronică, sisteme informatice și de birou, telecomunicații, aparate de uz casnic, sisteme de încălzire, mașini și instalații, inginerie de propulsie.

Produsele noastre nu sunt destinate utilizării în industria aerospațială!

Specificații legale și normative

Produsele descrise în acest catalog sunt dezvoltate și fabricate în conformitate cu standardele aplicabile unui anumit produs și, dacă sunt cunoscute, în conformitate cu condițiile specifice domeniului de aplicare.

Standarde

Informațiile despre standarde sunt furnizate în fișele tehnice specifice produsului.

EMC

Informațiile despre standardele EMC sunt furnizate în fișele tehnice specifice produsului.

Conformitatea cu standardele EMC trebuie să fie evaluată pe produsul final, deoarece proprietățile EMC se pot modifica în diferite condiții de instalare.

Atinge curent

Informațiile despre curentul de atingere sunt furnizate în fișele tehnice specifice produsului.

Măsurarea se efectuează conform IEC 60990.

Aprobari

Vă rugăm să ne contactați dacă aveți nevoie de un anumit tip de aprobare (VDE, UL, GOST, CCC, CSA etc.) pentru produsul dvs. ebm-papst.

Majoritatea produselor noastre pot fi furnizate cu aprobarea aplicabilă. Informațiile despre aprobările existente sunt furnizate în fișele tehnice specifice produsului.

Măsurători ale performanței aerului

Toate măsurătorile performanței aerului sunt efectuate pe instalații de testare a camerei de admisie, în conformitate cu cerințele ISO 5801 și DIN 24163. Ventilatoarele testate sunt atașate la camera de măsurare cu admisie și evacuare a aerului libere (categoria de instalare A) și sunt operate la tensiune nominală, cu curent alternativ și la frecvența nominală, fără atașamente suplimentare, cum ar fi un grătar de protecție.

Așa cum este cerut de standarde, curbele de performanță a aerului prezentate se referă la o densitate a aerului de 1,15 kg/m³.

Condiții de măsurare a aerului și a sunetului

Măsurătorile pe produsele ebm-papst se fac în următoarele condiții:

• Ventilatoare axiale și diagonale în direcția fluxului de aer „V” în duză completă fără grilaj de protecție
• Ventilatoare centrifuge curbate înapoi, cu rulare liberă, cu inel de admisie
• Ventilatoare centrifugale cu o singură intrare și dublă, cu carcasă, curbate înainte
• Ventilatoare centrifugale cu dublă admisie curbate înapoi cu carcasă

Măsurătorile de sunet

Toate măsurătorile sonore sunt efectuate în camere anecoice cu podea reverberantă. Camerele de încercare acustică ebm-papst îndeplinesc cerințele clasei de precizie 1 conform DIN EN ISO 3745. Pentru măsurarea sunetului, ventilatoarele testate sunt poziționate într-un perete reverberant și funcționează la tensiune nominală, cu curent alternativ și la frecvența nominală, fără niciun fel. atașamente suplimentare, cum ar fi un grătar de protecție.

Presiunea sonoră și nivelul puterii sonore

Toate valorile acustice sunt determinate în conformitate cu ISO 13347, DIN 45635 și ISO 3744/3745 conform clasei de precizie 2 și sunt date în formă de clasificare A.

Pentru măsurarea nivelului de presiune acustică Lp, microfonul este amplasat pe partea de admisie a ventilatorului testat, în general la o distanță de 1 m pe axa ventilatorului.

Pentru măsurarea nivelului de putere sonoră L_w 10 microfoane sunt distribuite pe o suprafață învăluitoare pe partea de admisie a ventilatorului testat (vezi graficul). Nivelul de putere sonoră măsurat poate fi calculat aproximativ din nivelul presiunii sonore adăugând 7 dB.

Configurarea măsurătorilor conform ISO 13347-3 și DIN 45635-38:

• 10 puncte de măsurare
• d ≥ D
• h = 1.5d ... 4.5d
• Aria de măsurare S = 6d² + 7d (h + 1.5d)

Nivel cumulat al mai multor surse de sunet cu același nivel

Adăugarea a 2 surse de sunet cu același nivel produce o creștere a nivelului de cca. 3 dB. Caracteristicile de zgomot ale mai multor ventilatoare identice pot fi prezise pe baza valorilor sonore specificate în fișa de date. Acest lucru este prezentat în graficul alăturat.
Exemplu: există 8 ventilatoare axiale A3G800 pe un condensator. Conform fișei tehnice, nivelul de presiune acustică a unui ventilator este de 75 dB(A). Creșterea nivelului determinată din grafic este de 9 dB. Aceasta înseamnă că este de așteptat un nivel total de 84 dB(A) pentru instalare.

Nivel cumulativ a două surse de sunet cu niveluri diferite

Caracteristicile de zgomot ale a două ventilatoare diferite pot fi prezise pe baza valorilor sonore specificate în fișa de date. Acest lucru este prezentat în graficul alăturat.
Exemplu: într-o unitate de ventilație, există un ventilator axial A3G800 cu un nivel de presiune acustică de 75 dB(A) la punctul de funcționare și un ventilator axial A3G710 cu 71 dB(A). ). Diferența de nivel este de 4 dB. Creșterea nivelului de cca. 1,5 dB pot fi citite acum din grafic. Aceasta înseamnă că este de așteptat un nivel total de 76,5 dB(A) pentru unitate.

Legile privind distanța

Nivelul de putere a sunetului nu este guvernat de distanța de la sursa de zgomot. În schimb, nivelul presiunii sonore scade odată cu creșterea distanței de la sursa sonoră. Graficul alăturat arată scăderea nivelului în condiții de câmp îndepărtat. Se aplică condiții de câmp îndepărtat dacă există o distanță considerabilă între microfon și ventilator în raport cu diametrul ventilatorului și lungimea de undă luată în considerare. Datorită complexității subiectului, ar trebui consultată literatura pentru informații mai detaliate despre domeniile îndepărtate. Nivelul în câmpul îndepărtat scade cu 6 dB de fiecare dată când distanța este dublată. În câmpul apropiat al ventilatorului se aplică diferite relații, iar nivelul poate scădea într-o măsură mult mai mică. Următorul exemplu se aplică numai condițiilor de câmp îndepărtat și poate varia considerabil ca urmare a efectelor instalării:
Pentru un ventilator axial A3G300, a fost măsurat un nivel de presiune acustică de 65 dB(A) la o distanță de 1 m. Din graficul alăturat, aceasta ar produce o reducere de 26 dB la o distanță de 20 m, adică un nivel de presiune acustică de 39 dB(A)
