Producător: Sisel

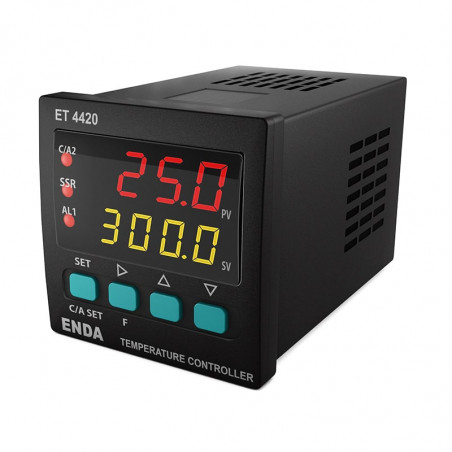

Regulatoare de temperatura

Dimensiuni:

  • ET4420: 48x48x87mm,

  • ET7420: 72x72x97mm,

  • ET8420: 48x96x87mm,

  • ET9420: 96x96x50mm

  • , Configurație de intrare (Pt100, termocuple tip J, K, T, S, R).
  • Tipul de control - ON / OFF sau PID.
  • Bandă proporțională reglabilă.
  • Funcție de reglare automată pentru calcularea automată a parametrilor de control optimi.
  • Afișare simultană a valorii măsurate și setate.
  • 3 niveluri de protecție pentru acces la parametri: modificare, previzualizare, fără acces.
  • Tipul de ieșire setat în meniu:
  • SSR sau releu.
  • Ieșire programabilă de alarmă.
  • Grad de protecție IP65.

Date tehnice:
- Precizie

± 0,2% (scară completă) ± 1 cifră
- Domeniul de măsurare

În funcție de senzorul selectat:

Pt100
-200... 600°C

Pt100
-99,9...300°C

termocuplu J
0...600°C

termocuplu K
0...1200°C

termocuplu T
0...400°C

termocuplu S
0...1600°C

termocupluR
0...1600°C
- Ieșire

releu, 2A, 250V AC Logic 0 / 24V, 20mA
- Ieșire de alarmă

2A, 250V AC, selecție NO/NC
- Display


4 cifre LED roșu, valoarea măsurată 4 cifre LED galbene, valoare setată
- Claviatură

microswitch
- Tensiunea de alimentare

230V AC +10%, -20%, 50/60HZ, 9-30VDC/7-24±10% SMPS, 24V AC ±10%, 50/60Hz (selectat la comanda)
- Temperatura de lucru

0...50°C
- Dimensiuni


ET4420 48x48x87mm
ET7420 72x72x97mm
ET8420 48x96x87mm
ET9420 96x96x50mm
- Banda de conectare

Racord cu șurub de 2,5 mm
- Masa


ET4420 250g (po spakowaniu)
ET7420 395g (po spakowaniu)
ET8420 395g (po spakowaniu)
ET9420 410g (po spakowaniu)

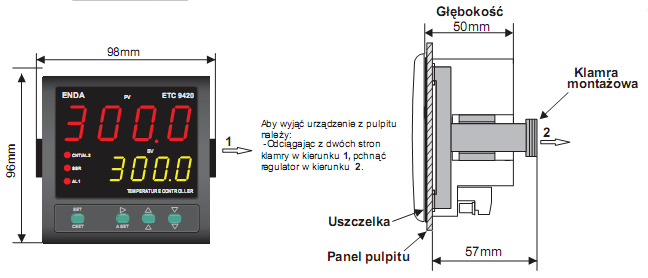

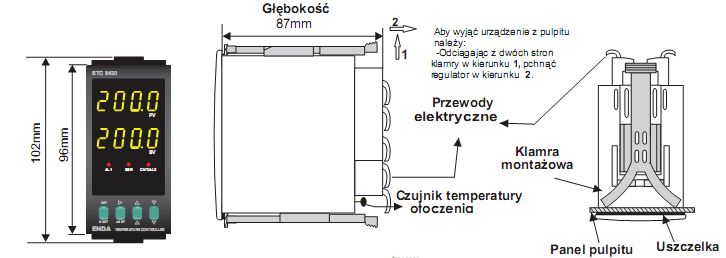

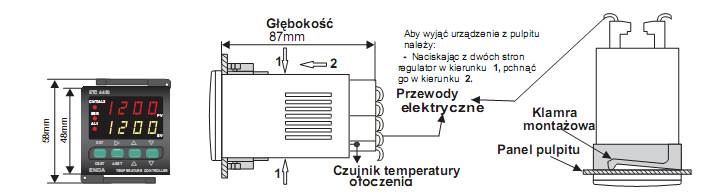

Dimensiuni ET4420 i ET7420


MIKROPROCESOROWE REGULATORY TEMPERATURY SERII ETC 4420 ETC 7420 wymiary
MIKROPROCESOROWE REGULATORY TEMPERATURY SERII ETC 4420 ETC 7420 wymiary 1
MIKROPROCESOROWE REGULATORY TEMPERATURY SERII ETC 4420 ETC 7420 wymiary 2
MIKROPROCESOROWE REGULATORY TEMPERATURY SERII ETC 4420 ETC 7420 wymiary 3

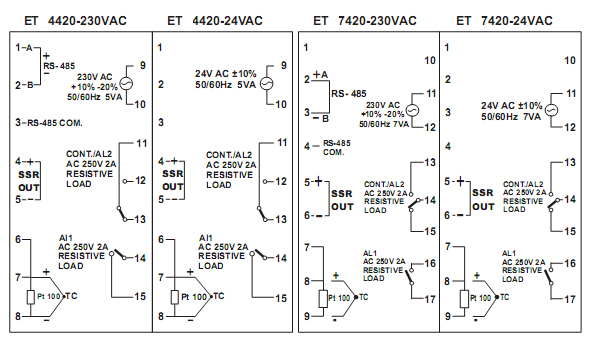

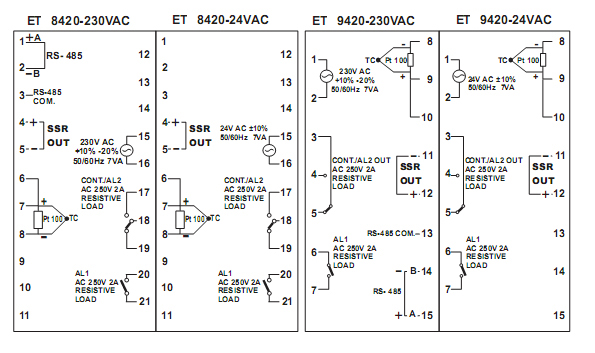

Schema de conectare
MIKROPROCESOROWE REGULATORY TEMPERATURY SERII ETC 4420 ETC 7420 wymiary 2
MIKROPROCESOROWE REGULATORY TEMPERATURY SERII ETC 4420 ETC 7420 wymiary 3

Tipuri de ieșiri de alarmă

Alarma independentăA1.tP. indE =
ETC4420, ETC7420, ETC8420, ETC9420 - alarma niezależny
(

ASV min = începutul scării
ASV max = sfârșitul scării)
SV = setare temp

Alarma depinde de temperatură
A1.tP. DE. set


ETC4420, ETC7420, ETC8420, ETC9420 - alarma alarm uzależniony do temperatury

ASV min. = -300, ASV max. = +300)
(Dacă, inP Pt..0 = ASV min. = -30,0, max. ASV = +30,0)
ASV = Alarmă de temperatură

Alarmă sub și peste temperatura setată
= A1.tP. bandă


ETC4420, ETC7420, ETC8420, ETC9420 - alarma poniżej i powyżej temperatury usawionej

SV = ASV = Temp. set de alarmă pentru ieșirea Al1
(Min. ASV = 0, max. ASV = +300)
(lfinP = Pt..0, ASV min. = 0,0, max. ASV = + 30,0)

Alarmă sub și peste temperatura setată
cu reținere A1tP. bAn.i.


ETC4420, ETC7420, ETC8420, ETC9420 - alarma ze wstrzymaniem

SV = Temp. set
ASV = Alarmă de temperatură pentru ieșire AL1
(Min. ASV = 0, max. ASV = 300)

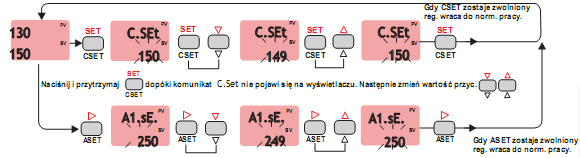

SETAREA TEMPERATURII ȘI A ALARMEI USTAWIANIE TEMPERATURY I PROGÓW ALARMOWYCH

Mai întâi apăsați și mențineți apăsat apare un mesaj că valoarea de alarmă poate fi modificată. Modificați valoarea folosindCând diferă de valori și este setat în ordine, treceți la următorul cu

NOTĂ: Valoarea maximă este și valoarea minimă este C.Lo.L ..
Când este selectată alarma independentă indE, valorile pot fi setate între scara mină și maximă
Când alarma „DE” este selectată, valoarea A1.SE. și A2.SE. poate fi setat între -300 și +300.
Când alarma „bAnd” este selectată, valoarea A1.SE. și A2.SE. poate fi setat între 0 și +300


MIKROPROCESOROWE REGULATORY TEMPERATURY SERII ETC

Marcaj

Marcaj ET:
1 - Dimensiuni
4420 .....48x48x87mm
7420 .....72x72x97mm
8420 .....48x96x87mm
9420 .....96x96x50mm
2 - Tensiunea de alimentare
230VAC...230V AC
24VAC.....24V AC
SM...........9-30V DC / 7-24V AC
3 -Opțiune  Modbus
RS .....RS-485/Modbus

Lipsa ....Lipsa RS=485/Modbus

SPECIFICATII TEHNCIE
Tip de senzor de temperatură Interval de temperatură

J (Fe-CuNi)
K (NiCr-Ni)
T (Cu-CuNi)
S (Pt10Rh-Pt)
R (Pt13Rh-Pt)
Pt 100
Pt 100

EN 60584
EN 60584
EN 60584
EN 60584
EN 60584
EN 60751
EN 60751

 0... 600°C
0...1200°C
0... 400°C 0...1600°C 0...1600°C -200...600°C -99.9...300.0°C		 +32... +1112°F +32... +2192°F +32... +752°F +32... +2912°F +32... +2912°F -328... +1112°F -99.9...+543.0°F
mai puțin
