Relee AC cu stare solidă pentru imprimare în carcasă SIP
  • Relee AC cu stare solidă pentru imprimare în carcasă SIP

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Crydom

Relee AC cu stare solidă pentru imprimare în carcasă SIP

Date tehnice:
•  Tensiune de izolare 4000 VRMS
•  Capacitate de intrare / ieșire
CX 241 8 pF
Altele 10pF
•  Intervalul de temperatură de funcționare de la -30°C la 80°C
•  Intervalul de frecvență de funcționare   47 - 63 Hz
•  Metoda de comutare      la tensiune zero
Opțiuni disponibile pentru releele CX, CXE
•  R - atașat imediat
•   M -   interval de temperatură de lucru -40 ° C- + 80 ° C   (carcasă, figura 3) )
Exemplu de marcaj:    CXE240D5 R
M CX240D5

Tip Date de intrare Date de ieșire I2t
[A2s]
Dimensiuni Caracteristici
Tensiunea de control
[V]
Curent tipic de intrare
[mA]
Curent de încărcare ARMS Interval de tensiune
VRMS
Tensiune
max Vpeak
Curent
max
A peak

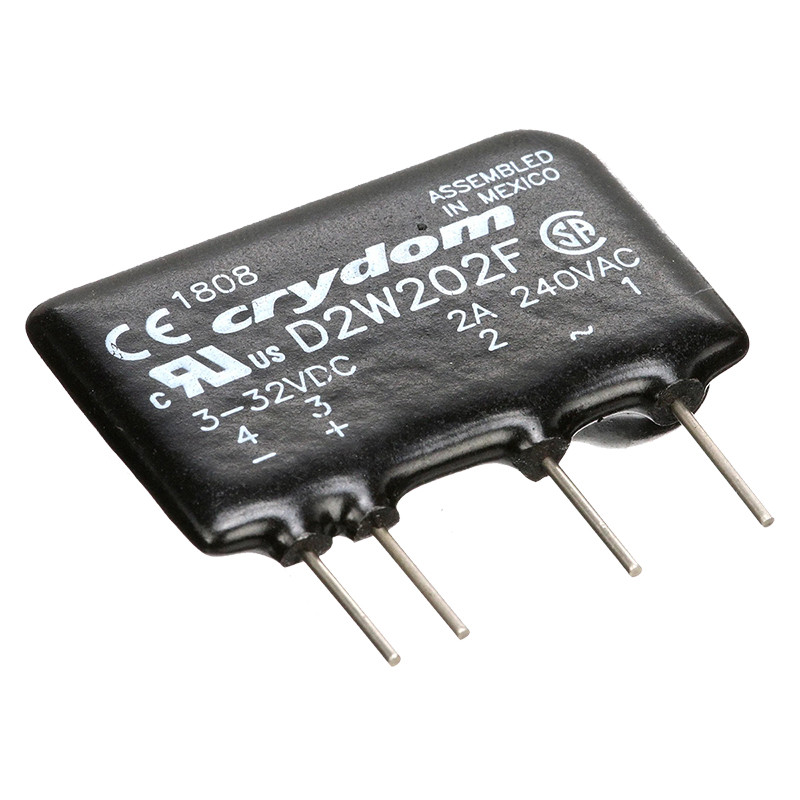

D2W202F

3 - 32DC 3 (5V)DC 0,06 - 2 24 - 280 600 28 260 rys.1 rys.4

D2W203F

3 - 32DC 3 (5V)DC 0,06 - 3 24 - 280 600 70 260 rys.1 rys.4

D2W203F-11

3 - 32DC 3 (5V)DC 0,06 - 3,5 24 - 280 600 80 260 rys.1 rys.4

CX241

4 - 10DC 15 (5V)DC 0,01 - 1,5 24 - 280 600 40 260 rys.2 rys.5

CX240D5

3 - 15DC 15 (5V)DC 0,06 - 5 12 - 280 600 250 260 rys.2 rys.6

CXE240D5

15 - 32DC 15 (24V)DC 0,06 - 5 12 - 280 600 250 260 rys.2 rys.6

CX240A5

90-140RMS 10 (140V)RMS 0,06 - 5 12 - 280 600 250 260 rys.2 rys.6

CXE240A5

18 - 36RMS 5(24V)RMS 0,06 - 5 12 - 280 600 250 260 rys.2 rys.6

CX380D5

3 - 15DC 15 (5V)DC 0,06 - 5 48 - 530 1200 250 260 rys.2 rys.6

CXE380D5

15 - 32DC 15 (24V)DC 0,06 - 5 48 - 530 1200 250 260 rys.2 rys.6

CX480D5

3 - 15DC 15 (5V)DC 0,06 - 5 48 - 530 1200 250 260 rys.2 rys.6

CXE480D5

15 - 32DC 15 (24V)DC 0,06 - 5 48 - 530 1200 250 260 rys.2 rys.6

Rysunek 1



Rysunek 2



Rysunek 3



Rysunek 4

Rysunek 5

Rysunek 6
