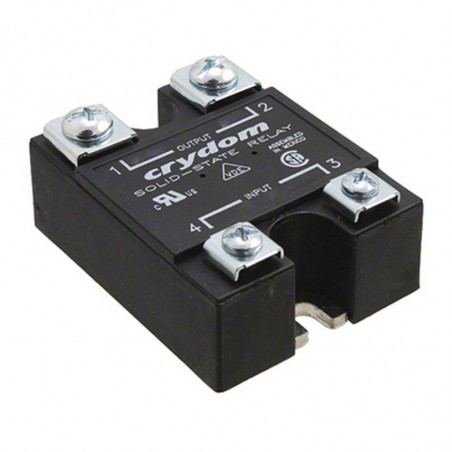

Relee DC seria 1
  • Relee DC seria 1

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Crydom

Relee DC seria 1

Date tehnice:
•  Tensiune de izolare 2500 VRMS
•  Capacitate de intrare / ieșire 50 pF
•  Intervalul de temperatură de funcționare de la -30°C la 80°C

Simbol Date de intrare Date de ieșire Conector / carcasă de rezistență termică
[°C/W]		 Caracteristici
Tensiunea de control VDC Curent de intrare
[mA]		 Curent de încărcare
[A]		 Interval de tensiune
[VDC]		 Curent max Asurge T on
[μs]		 T off
[ms]

D06D60

 3,5 - 32 1,6 (5V)DC 60 0 - 60 180 300 1 0,6 Fig. 12

D06D80

 3,5 - 32 1,6 (5V)DC 80 0 - 60 220 300 1 0,47 Fig.  13

D06D100

 3,5 - 32 1,6 (5V)DC 100 0 - 60 270 300 1 0,32 Fig. 14

D1D07

 3,5 - 32 1,6 (5V)DC 7 0 - 100 15 100 1 2,2 Fig. 2

D1D12

 3,5 - 32 1,6 (5V)DC 12 0 - 100 28 100 1 1,34 Fig. 3

D1D20

 3,5 - 32 1,6 (5V)DC 20 0 - 100 42 100 1 1,06 Fig. 4

D1D40

 3,5 - 32 1,6 (5V)DC 40 0 - 100 106 100 1 0,83 Fig. 5

D1D60

 3.5-32 1.6(5V)DC 60 0-100 180 300 1 0,6 Fig. 16

D1D80

 3.5-32 1.6(5V)DC 80 0-100 220 300 1 0,47 Fig. 17

D1D100

 3.5-32 1.6(5V)DC 100 0-100 330 300 1 0,32 Fig. 18

D2D07

 3,5 - 32 1,6 (5V)DC 7 0 - 200 22 100 1 1,05 Fig. 6

D2D12

 3,5 - 32 1,6 (5V)DC 12 0 - 200 27 100 1 1,06 Fig. 7

D4D07

 3,5 - 32 1,6 (5V)DC 7 0 - 400 17 100 1 1,06 Fig. 8

D4D12

 3,5 - 32 1,6 (5V)DC 12 0 - 400 36 100 1 0,8 Fig. 9

D5D07

 3,5 - 32 1,6 (5V)DC 7 0 - 500 19 100 1 1 Fig. 10

D5D10

 3,5 - 32 1,6 (5V)DC 10 0 - 500 29 100 1 0,8 Fig. 11

SSC800-25

 12, 24, 36 15 25 0 - 800 75 1500 1,5 0,8 Fig. 15

SSC1000-25

 12, 24, 36 15 25 0 - 1000 75 1500 1,5 0,8 Fig. 15

Rysunek 1

Rysunek 2

Rysunek 3


Rysunek 4

Rysunek 7

Rysunek 10

Rysunek 13

Rysunek 16

Rysunek 5

Rysunek 8

Rysunek 11

Rysunek 14

Rysunek 17

Rysunek 6

Rysunek 9

Rysunek 12

Rysunek 15

Rysunek 18
