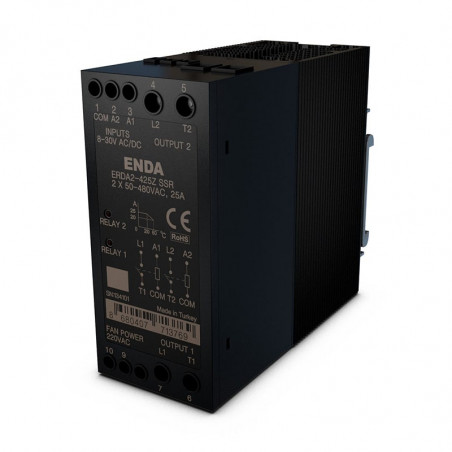

Relee de curent alternativ monofazate pentru SERIA ERDA ȘI ERAA
  • Relee de curent alternativ monofazate pentru SERIA ERDA ȘI ERAA
  • Relee de curent alternativ monofazate pentru SERIA ERDA ȘI ERAA
  • Relee de curent alternativ monofazate pentru SERIA ERDA ȘI ERAA
  • Relee de curent alternativ monofazate pentru SERIA ERDA ȘI ERAA

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Sisel

Relee de curent alternativ monofazate pentru SERIA ERDA ȘI ERAA

Cele mai importante caracteristici

  • Curent nominal de 25-40A AC
  • Tensiune nominală 24-280VAC sau 50-480VAC
  • Tensiune de control 8-30VAC / DC sau 90-240VAC
  • Semnalizare LED
  • Activarea tensiunii zero
  • Poate fi utilizat în sisteme trifazate
  • Protecție de supratensiune varistor încorporată
  • Montarea pe o șină DIN standard
  • Îndeplinește standardele CE
PRZEKAŹNIKI AC JEDNOFAZOWE NA SZYNĘ DIN SERII ERDA I ERAA

Condiții de mediu
Temperatura de lucru / depozitare -25... +60 °C / -30... +100 °C
Umiditatea relativă pentru +40 °C – 50%, la +20 °C umiditate până la 90%
Categoria de supratensiune II
Înălțimea maximă de lucru (npm) max. 1000m
Grad de protecție IP20 conform EN60529


Parametri de ieșire
Marca

ERxA1-225Z

ERxA1-240Z

ERxA1-425Z

ERxA1-440Z

Curent de sarcină, AC51 (sarcină rezistivă) / 25 ° C[Arms] 25 40 25 40
Tensiunea de ieșire [Vrms] 24 - 280 50 - 480
Tensiunea maximă [Vrms] 600 1200
Curent de suprasarcină t=1s/25°C [Arms] 85 150 70 110
Curent unic/25°C [Arms] 250 400 190 290
Scăderea tensiunii [Vrms] 1,6 1,8
Curent de scurgere [mArms] 5 8
Integral termic I2t t=10ms [A2s] 340 880 265 610
Frecvență [Hz] 50 - 60 50 - 60


Parametri de intrare
Marca

ERDA1-xxxZ

ERAA1-xxxZ

Intervalul de tensiune de control 8 - 30Vac/dc 90 - 240Vac
Tensiunea de comutare > 6Vac/dc > 75Vac
Oprirea tensiunii < 2Vac/dc < 6Vac
Curent de intrare < 17mAac/10mAdc < 8mAac
La timp maxim ½ perioadă maxim 1 perioadă
Timpul liber maxim ½ perioadă maxim 2 perioade
Semnalizare LED dacă tensiunea de intrare > 6Vac / dc LED-ul este pornit dacă tensiunea de intrare > 75Vac / dc LED-ul este pornit


Parametri generali
Marca

ERxA1-x25Z

ERxA1-x40Z

Dimensiuni W24xH84xD97mm W30xH84xD115mm
Greutate 203 g  280 g
Tensiune de izolare 2500 Vrms între intrare și ieșire timp de 1 min.
Terminale Șurub M4
Norma EN 60947-4-3
Montare pe șina DIN TH35 sau G-32
Materiaul carcasei plastic auto-stingător (conform EN 60695-11-10 V-O)

PRZEKAŹNIKI AC JEDNOFAZOWE NA SZYNĘ DIN SERII ERDA I ERAA
PRZEKAŹNIKI AC JEDNOFAZOWE NA SZYNĘ DIN SERII ERDA I ERAA

DIMENSIUNI pentru ERxA1-x25Z

PRZEKAŹNIKI AC JEDNOFAZOWE NA SZYNĘ DIN SERII ERDA I ERAA - wymiary - ERxA1-x25Z
DIMENSIUNI pentru ERxA1-x40Z

PRZEKAŹNIKI AC JEDNOFAZOWE NA SZYNĘ DIN SERII ERDA I ERAA - wymiary ERxA1-x40Z

EXEMPLE DE CONEXIUNE
Aplicație cu 1 fază Aplicație trifazată cu 2 relee Aplicație trifazată cu 3 relee
PRZEKAŹNIKI AC JEDNOFAZOWE NA SZYNĘ DIN SERII ERDA I ERAA - aplikacja jednofazowa PRZEKAŹNIKI AC JEDNOFAZOWE NA SZYNĘ DIN SERII ERDA I ERAA - aplikacja 3-fazowa 2 2 przekaźnikami PRZEKAŹNIKI AC JEDNOFAZOWE NA SZYNĘ DIN SERII ERDA I ERAA - aplikacja 3-fazowa z 3 przekaźnikami
