Relee de curent de scurgere, tip B | FRER

Releele de curent de scurgere ale seriei X ... DB3 sunt proiectate pentru măsurarea curenților de scurgere continuă, curent continuu și a frecvențelor înalte. Datorită funcției de afișare a valorii curente a curentului de scurgere, este posibilă monitorizarea constantă a stării de izolare. Acest lucru face posibilă anticiparea uzurii sale inevitabile și planificarea întreținerii și revitalizării, ceea ce evită întreruperile de energie și situațiile de urgență neașteptate.

Principalele funcții:

- Măsurarea continuă și afișarea curentului de scurgere RMS, AC, frecvențe AC mai mari
- Salvarea valorilor curente de alarmă
- Ceas intern și memorie pentru ultimele 10 evenimente
- RS485 Modbus RTU care permite transmiterea datelor de măsurare, informații despre eveniment și funcționare în funcția osciloscopului.
- Filtru de flicker de tensiune reglabil, cu protecție la foc de 300 mA
- Al treilea filtru armonic reglabil
- Prag dublu: RMS total și componentă continuă
- Măsurători de curent alternativ până la 10 kHz

Date tehnice:

Display	Color, Ecran LCD retroiluminat
Rezoluție	3 cifre
Poziția virgulei	Automat
Bară grafic	10 niveluri
Tipul de măsurare	Tip B - TRMS
Refresh Display	500ms (valoarea medie a perioadei)
Răspuns în frecvență	DC; 2,5Hz – 10kHz
Precizie	±0,5%
Filtru de flăcări	Conform cu IEC 62423, VDE 0664-T-100 Protecție împotriva incendiilor de 300mA
Al treilea filtru armonic	Suprimare 80% pentru 150Hz
Interval de setare curent IΔN	30mA ÷ 500mA; 300mA ÷ 5A;
Interval de setare curent de funcționare IΔNO	80% - 98% IΔN
Interval de setare curent de funcționare IΔN DC	5% - 100% IΔN DC(min. 6mAdc)
Setarea întârzierii de declanșare ΔtNO	Imediat sau 20ms - 30s
Setări ale caracteristicilor curente de timp (orele depind de curenți)	Imediat: IΔN = 30mA Selectiv 60ms: IΔN > 30mA 20ms întârziat - 30s: IΔN > 30mA
Setări ale caracteristicilor curente de timp (ori independent de curenți)	20ms întârziere: IΔN = 30mA 20ms întârziere - 30s: IΔN > 30mA
Contact	SPDT (COM, NO, NC)
Sarcina nominală	6A, 250VAC AC1; 6A, 24VDC DC1 3A, 250VAC AC15; 2A, 24VDC DC13 (IEC60947-5-1)
Protecție	Standard (ND) sau crescut (NE)
Niveluri de izolare	Potrivit  IEC 61010-1, IEC 60947-1
Temperatura de lucru	0…+50˚C
Temperatura de depozitare	-30˚C…+70˚C
Carcasă auto-stingătoare (material)	UL 94-V0
Grad de protecție pentru aplicațiile încorporate	IP52
Gradul de protecție pentru aplicațiile terminale	IP20
Conform cu	EN 60947-2, EN62423

Date tehnice suplimentare

Test de conectare automată	Impuls de tensiune secundară
Alarmă (opțional)	SPDT (COM, NO, NC) – Standard X72DB3 SPST (COM, NO) – Opțional X35DB3/X48DB3
Setări de alarmă	Exclus, 5-100% IΔN
Întârzierea funcționării	20ms-30s
Întârzierea declanșării	20ms – 30s
Funcție specială	Reclose; 2nd Trip and IΔnDC
Sarcina nominală a releului	6A, 250VAC AC1; 6A, 24VDC DC1 3A, 250VAC AC15; 2A, 24VDC DC13 (IEC60947-5-1)
Sarcina nominală a conectorului tranzistorului fotoMOS	100mA, 250VAC/DC (CAT II) – 150VAC/DC (CAT III) 350VPK-PK (împreună cu suprasarcina)
Protecție	Standard (ND) sau crescut (NE)
Introducerea de resetare a testului (opțional)	Semnal > 2s
Modbus RTU (opțional)	RS485 izolate, A+, B-, GND (opțional)
Rata de transfer de date	9600, 19200, 38400, 57600 bit/s
Parametri programabili	Bit de paritate și STOP
Adrese programabile	1 – 247
Funcția osciloscopului	120 probe (12 biți), cu setări de bază și amplitudine
Ceas în timp real (opțional)	RTC cu alimentare a bateriei de urgență
Arhivarea evenimentelor	Ultimele 10 evenimente cu timbre de timp

Desemnarea tipului		X _ _ D B 3	_ _ _	_ _ _	_	_

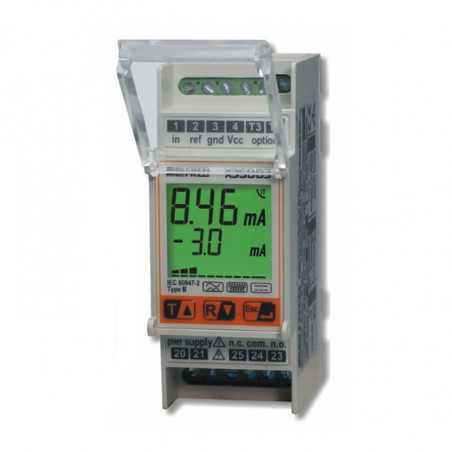

Dimensiuni	2 mod. DIN	X 3 5 D B 3
	48x48mm	X 4 8 D B 3
	72x72mm	X 7 2 D B 3
Frecvență nominală	DC [&] 50-60 Hz		4 D C
	DC [&] 400 Hz		Q D C
Opțiuni	Intrare Test-Reset   (X35…-X48…)			R 1 0
	RS485 Modbus RTU            (X35…-X48…)			M 1 0
	Alarma fotoMOS         (X35…-X48…)			X 1 L
	Releu alarma  (X35…-X48…)			X 1 1
	Intrare Test-Reset  (X72…)			R 1 1
	RS485 RTU + Intrare Test-Reset             (X72…)			B 1 1
Putere	230V AC                ±10%; 3VA				2
	20 – 60V AC/DC      <4VA/2,5W				L
	80 – 260V AC/DC    <6,5VA/2,5W				H
Ceas în timp real	Nu
	Da					C

Dimensiuni:

X35DB3	X48DB3
X72DB3

Schema:

Schema de conectare X35DB3 – X48DB3
Schema de conectare X72DB3

Prezentarea operațiunii de semnalizare cu diferite culori ale iluminării ecranului

>

Semnificația pictogramelor de pe afișaj
