Producător: TELE Haase

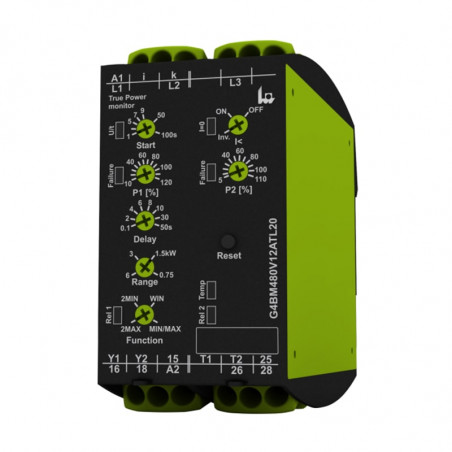

Relee de monitorizare a sarcinii

Avantajele utilizării transformatoarelor în raport cu aplicațiile cu senzori: Releele de monitorizare a încărcăturii TELE sunt dispozitive precise și fiabile care măsoară puterea activă sau factorul de putere, care reacționează la depășirea pragurilor stabilite cu ajutorul valorilor de referință de pe panoul frontal prin schimbarea contactului corespunzător de tip SPDT, în funcție de modul de operare. Utilizarea releelor de monitorizare a încărcăturii vă permite să creșteți atât fiabilitatea, cât și siguranța întregului sistem, reducând timpul de inactivitate cauzat de lucrările de întreținere și de întreținere la minimum, ceea ce evită oprirea costisitoare. În funcție de aplicație, este posibil să alegeți dintre mai multe intervale de curent și tensiune. Întârzierea de călătorie și întârzierea de pornire pot fi setate, precum și pragurile de călătorie, separat. Releele sunt echipate cu o serie de funcții suplimentare, cum ar fi: monitorizarea temperaturii înfășurărilor mașinii cu ajutorul termistorilor PTC, detectarea pierderilor de curent, zăvorul de eroare și procesarea semnalului analogic, care facilitează detectarea stărilor anormale, salvarea datelor de măsurare și pornirea proceselor de control suplimentare implementate, de ex. În Program PLC.

  • Nici o problemă de contaminare și decalibrare a senzorilor
  • Eliminarea cheltuielilor de inspecție și curățare
  • Ușor de utilizat, chiar și în prezența substanțelor volatile
  • Economie la cablare
  • Nu este nevoie să folosiți baterii rezistente la explozie
  • Modernizarea ușoară a aplicației

Exemple de aplicație:

  • Concasoare de gunoi
  • Mixere
  • Curele de producție
  • Sisteme de ventilație
  • Instrumente industriale
  • Macarale pentru construcții
  • Macarale industriale
  • Pompe centrifuge și cu piston

Date nominale:
Model

G2CU400V
10AL10

G2CM400V
10AL20

G2CM400V
2AL20

G2BM400V
12AL10

G2BM400V
12AFL10

G2BM480V
12AFL10

G4BM480V
12ATL20
Valoarea monitorizată cosφ cosφ cosφ moc czynna putere activă putere activă putere activă
Lățime 22.5mm 22.5mm 22.5mm 22.5mm 22.5mm 22.5mm 45mm
Curent nominal 10A 10A 2A 12A 12A 12A 12A
Intervalul de tensiune măsurat do 230/400V do 230/400V do 230/400V do 230/400V do 230/400V do 277/480V do 277/480V
Tensiunea de alimentare 12-440VAC
Moduł TR2		 12-440VAC
Moduł TR2		 12-440VAC
Moduł TR2		 12-440VAC
Moduł TR2		 12-440VAC
Moduł TR2		 12-440VAC
Moduł TR2		 12-500VAC
Moduł TR3
Subsarcina ● ● ● ● ● ● ●
Suprasarcină - ●1 ●1 ● ● ● ●
Fereastră - ●1 ●1       ●
Detectarea receptiei cu handicap ● ● ● ● ● ● ●
Monitorizarea temperaturii - - - - - - ●
Praguri reglabile ● ● ● ● ● ● ●
Histereză reglabilă - ● ● - - - -
Eroare blocare ● ● ● ● ● ● ●

Întârzierea pornirii

 ● ● ● ● ● ● ●
Întârzierea comutării ● ● ● ● ● ● ●
Întârziere de răspuns redusă - - - - ● ● -
Control digital - - - - - - -
Releu de ieșire 1W 2W 2W 1W 1W 1W 2W
Ieșire analogică - - - - - - -
Protocol de comunicare - - - - - - -


Model

G4BM480V
12AFTL20

G4BM690V
16AL20

G4BM690V
16ATL20

G4BM480V
12ADTL20

G4BM480V
12ADTL20
24-240V AC/DC

G2BA400V
12A

G2BA480V
12A

G4CIGW400V
12A MB-RTU
Valoarea monitorizată moc czynna moc czynna moc czynna moc czynna moc czynna moc czynna moc czynna moc czynna
Lățime 45mm 45mm 45mm 45mm 45mm 22.5mm 22.5mm 45mm
Curent nominal 12A 16A 16A 12A 12A 12A 12A 12A
Intervalul de tensiune măsurat do 277/480V do 400/690V do 400/690V do 277/480V do 277/480V do 230/400V do 277/480V do 230/400V
Tensiunea de alimentare 12-500VAC
Moduł TR3		 12-500VAC
Moduł TR3		 12-500VAC
Moduł TR3		 12-500VAC
Moduł TR3		 24-240V AC/DC 24-240V AC/DC 24-240V AC/DC 24V DC
Subsarcina ● ● ● ● ● ●2 ●2 ●2
Suprasarcină ● ● ● ● ● ●2 ●2 ●2
Fereastră ● ● ● ● ● ●2 ●2 ●2
Detectarea receptiei cu handicap ● ● ● ● ● - - -
Monitorizarea temperaturii ● - ● ● ● - - -
Praguri reglabile ● ● ● ● ● ●2 ●2 ●2
Histereză reglabilă - - - ● ● ●2 ●2 ●2
Eroare blocare ● ● ● ● ● ●2 ●2 ●2
Întârzierea comutării ● ● ● ● ● ●2 ●2 ●2
Întârziere de răspuns redusă ● - - - - - - -
Control digital - - - ● ● - - -
Releu de ieșire 2W 2W 2W 2W 2W - - -
Ieșire analogică - - - - - 4..20mA 4..20mA -
Protocol de comunicare - - - - - - - Modbus RTU

1 - Dacă valoarea maximă a intervalului este setată pe releu, este posibilă numai monitorizarea subîncărcării
2 - Funcțiile de supraveghere sunt efectuate de PLC

Module de alimentare disponibile:
Tensiune 12V AC 24V AC 42V AC 48V AC 110V AC 127V AC 230V AC 400V AC 440V AC 500V AC 24V DC
TR2 ● ● ● ● ● ● ● ● ● - ●
TR3 ● ● ● ● ● ● ● ● ● ● -


Descrierea funcțiilor:
  Monitorizarea supraîncărcării (O)

Dacă valoarea măsurată depășește pragul MAX, releele vor trece în poziția OFF. Trecerea la poziția inițială va avea loc după ce valoarea măsurată scade sub pragul MAX.


Monitorizare subîncărcare (U)

Dacă valoarea măsurată scade sub pragul MIN, releele vor trece în poziția OFF. Trecerea la poziția de pornire va avea loc după ce valoarea măsurată depășește pragul MIN.
  Fereastră (W)

Dacă valoarea măsurată scade sub pragul MIN, unul dintre releele va trece în poziția OFF. Trecerea la poziția de pornire va avea loc după ce valoarea măsurată depășește pragul MIN. După depășirea valorii MAX, situația este analogă cu excepția faptului că al doilea releu comută.
  Clanță (+LATCH)

În cazul în care apare oricare dintre neregulile și trecerea la poziția OFF a releului sau a releelor, acestea vor reveni la starea lor anterioară numai dacă dispozitivul este resetat prin deconectarea sursei de alimentare, resetarea cu butonul sau deconectarea terminalelor de control Y1 și Y2.
  Detectarea recepției deconectate (I = 0)

Dacă există o pierdere a fluxului de curent prin circuitul de măsurare, dispozitivul va detecta acest lucru și va muta contactele releului în poziția selectată de utilizator.
  Monitorizarea temperaturii înfășurării (TEMP)

Prin testarea modificării rezistenței unui termistor PTC, dispozitivul controlează temperatura înfășurărilor mașinii și dacă valoarea depășită este depășită, își schimbă contactele în poziția OFF.
