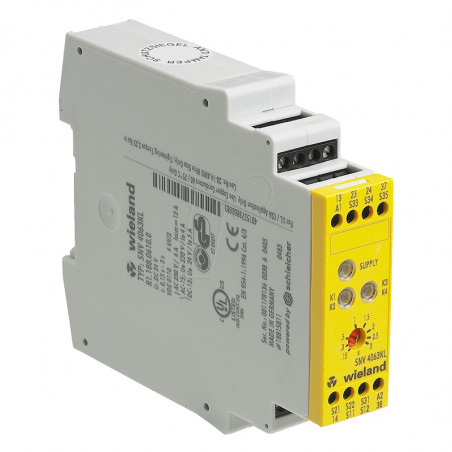

Relee de siguranță SNV 4063KP întârziere de acces
  • Relee de siguranță SNV 4063KP întârziere de acces

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Wieland Polska: złącza, przekaźniki bezpieczeństwa i podzespoły

Relee de siguranță SNV 4063KP întârziere de acces

Dispozitiv de bază pentru un sau două canale de control al întrerupătorilor de siguranță și ușilor de siguranță cu întârziere de acces
• categoria de aliaje 0 conform EN 60204-1
• aplicabil categoriei 4/3 conform EN 954-1
• categoria dispozitivului:
4 (contacte instantanee) / 3 (contacte întârziate) conform EN 954-1
• întârziere de pornire reglabilă de la 0,15 la 3 s sau de la 1,5 la 30 s
• controlul prin contacte sau semiconductori
• supravegherea butonului de resetare, testarea continuității conexiunii, supraveghere sincronizare
• 3 căi de activare (2 instantanee, 1 întârziere de activare)

Aplicatii:

• protejarea oamenilor și a utilajelor
• controlul conexiunilor instalațiilor cu relee limită cu interblocare integrată
• deblocarea întârzierii de activare a solenoidului în comutatorul limită


Funcții


Descrierea dispozitivului și funcției
După aplicarea tensiunii la bornele A1 / A2, eliberează releele K3 și K4 (bornele 37/38) cu o întârziere de răspuns setată.
Timpul de întârziere tA1 poate fi setat în pași de la 0,15 la 3 s sau 1,5 la 30 s, în funcție de tipul de dispozitiv. Dispozitivul este pornit prin apăsarea butonului de resetare. Modul de operare poate fi selectat după cum urmează:

Modul de operare cu supravegherea butonului de resetare.
(evaluare cu marginea semnalului în cădere, pornire manuală)
Butonul de resetare trebuie conectat la S33 prin intermediul terminalului S34. Dispozitivul este pornit prin declanșarea butonului de resetare. Releele K3 și K4 (bornele 37/38) merg în poziția oprită. Alături de marginea căzută a semnalului (butonul de resetare este declanșat), releele K1 și K2 sunt controlate, care după întârzierea de a porni tA3 trec în poziția de auto-blocare. După această fază de comutare, cele două căi de activare de la terminalele 13/14, 23/24 sunt închise. Când comanda de oprire este activată, circuitele de curent ale releelor K1 și K2 sunt întrerupte. Căile de activare (terminalele 13/14, 23/24) la ieșire sunt deschise imediat după expirarea timpului de deplasare tR, iar releele K3 și K4 sunt alimentate după timpul de întârziere de activare setat tA1, terminalele 37/38. Funcțiile sunt afișate cu ajutorul a 3 LED-uri la care sunt atribuite releele K1 / K2, K3 / K4 și tensiunea de alimentare.

Mod de operare fără supravegherea butonului de resetare.
(evaluare cu creșterea muchiei semnalului, pornire automată)
Pentru supravegherea dispozitivelor de blocare cu mecanism de blocare și ușă de siguranță cu pornire automată, utilizați puntea dintre bornele S33 / S35. Dispozitivul va reacționa la marginea în creștere a semnalului de intrare S12, care este conectat intern la S33. Releele K3 și K4 (bornele 37/38) merg în poziția oprită. Odată cu marginea în creștere a semnalului de intrare S12, releul K1 va fi sub tensiune după timpul de întârziere de activare tA2. După acest timp, 2 căi de activare vor fi închise (terminalele 13/14, 23/24). După activarea comenzii de oprire, circuitele de alimentare pentru releele K1 și K2 sunt întrerupte. Căile de activare disponibile (terminalele 13/14, 23/24) sunt activate după trecerea timpului de declanșare tR, iar releele interne K3 și K4 sunt alimentate după timpul de întârziere selectat tA1, terminalele 37/38. Cu controlul pe două canale și testarea continuității conexiunii, este posibil să verificați dacă există scurtcircuite între circuite sau defecțiuni la pământ. O siguranță electronică protejează dispozitivul împotriva avariilor. După eliminarea amenințării, dispozitivul este gata de funcționare după aproximativ 3 secunde.

Supravegherea timpului de sincronizare
Utilizarea releelor limită de siguranță pentru un sau cu două canale de control în gărzile de siguranță depinde de categoria de siguranță necesară. Dispozitivul oferă control pe două canale cu monitorizare simultană suplimentară a releelor limită. Timpul de sincronizare tS ≈0.5 s este deja setat. Releul limită trebuie setat astfel încât canalul 1, bornele S11 / S12 trebuie să se închidă înainte de canalul 2, terminalele S21 / S22 sau S11 / S31. Închiderea canalului 2 înainte de canalul 1 înseamnă că timpul de sincronizare este tS = ∞.

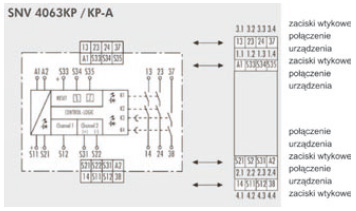

Schema de conectare
PRZEKAŹNIKI BEZPIECZEŃSTWA OPÓŹNIENIE DOSTĘPU SNV 4063KP schemat połączeń
Dimensiuni [mm]

SNV 4063KP


SNV 4063KP wymiary

SNV 4063KP-A


SNV 4063KP-A wymiar

Grafic funcțional

SNV 4063KP utilizarea unui întrerupător de siguranță (instalare 2 si 3)
SNV 4063KP wykres funkcji

A1 / A2, tensiune de alimentare, ALIMENTARE LED
S12 canal 1 oprirea siguranței
S31 / S22 canal 2 oprire de siguranță
S34 resetează marginea care cade

13/14, 23/24, LED K1/K2
37/38, LED K3/K4
tA1 = timp de întârziere de răspuns (reglabil)
tA3 = timp de răspuns
tM = timp minim de comutare
tR = timp de eliberare
tW = timpul de întoarcere


Cerere pentru uși de securitate
(instalarea 1)
SNV 4063KP-A funkcja wykres

A1 / A2, tensiune de alimentare, ALIMENTARE LED
Opriți S21 / S22, S11 / S12
S12 canal 1 SK
Canal S31 / S22; 2 Marea Britanie
Resetarea S35 ridicând marginea semnalului
13/14, 23/24, LED K1 / K2
37/38, LED K3 / K4
tA1 = întârziere în timp de răspuns (reglabil)
tA2 = timpul de răspuns între închiderea ușii și dezactivarea
tR = timpul de declanșare
tOK = timpul necesar pentru închiderea controlului de contact

Linii directoare pentru utilizarea corespunzătoare
Dispozitivul este un releu de siguranță. Poate fi utilizat ca o componentă a echipamentelor pentru protejarea oamenilor, a materialelor și a utilajelor.

• categoria de siguranță conform EN 954-1 depinde de conexiunile externe, de selectarea senzorilor și de poziționarea corespunzătoare pe mașină.
• butonul de resetare pentru pornire manuală (S34) trebuie apăsat mai mult de 3 s. Timpul indicat trebuie monitorizat în timpul funcționării dispozitivului, altfel dispozitivul nu poate fi blocat. Blocarea poate fi eliberată după deschiderea corectă a intrărilor de siguranță.
• pentru a dubla căile de activare, puteți utiliza modulul de extindere din seria SNE sau contactoarele cu ghidare forțată.
• dispozitivele și contactele trebuie protejate cu o clasă de siguranță GG 6 A sau cu un întreruptor cu caracteristici.
• dispozitivul este echipat cu protecție la suprasarcină (în caz de scurtcircuite). În caz de defecțiune, acesta va fi declanșat și dispozitivul este gata de operare din nou după aproximativ 3 secunde.
• ieșirea de control S11 / S33 este destinată numai conectării dispozitivelor de control din instrucțiunile de utilizare și nu pentru conectarea dispozitivelor externe, cum ar fi lămpile, releele sau contactoarele.
• circuitul comutatorului de siguranță trebuie închis înainte de a activa butonul de resetare.
• Când conectați senzori cu contacte contractate sau ieșiri cu semiconductor, acordați atenție creșterii curentului de comutare (consultați Date tehnice).
• dispozitivul trebuie instalat într-un dulap de comutare cu protecție IP 54.

Trebuie respectate și informațiile asociațiilor profesionale!





Descrierea / numărul dispozitivului
tip opriți întârzierile tensiunea nominală terminale număr       buc / pachet

SNV 4063KP

 3 s DC 24V terminale cu șurub fix R1.188.0650.0     1
30 s DC 24V terminale cu șurub fix R1.188.0670.0     1

SNV 4063KP-A

 3 s DC 24V terminale ale șuruburilor R1.188.0660.0     1
30 s DC 24V terminale ale șuruburilor R1.188.0680.0     1



Date tehnice

SNV 4063KP
functii conform EN 60204-1
releu de oprire de siguranță cu întârziere de acces și mecanic blocarea
afișarea funcțiilor
3 LED, verzi
grafic de funcții
FD 221-12-1 W, FD 221-12-2 W
circuite de alimentare
min
typ
max
tensiunea nominală Un
DC 20,4 V
DC 24 V
DC 26,4 V
consum de energie DC

1,8 W

ondulare reziduală Uss

2,4 V
circuite de control

tensiunea nominală de ieșire S11/S33

DC 22 V

pentru a alimenta intrările S34, S35, S12, S31, S22


timpul de declanșare / timpul de pregătire a siguranței (rezistență PTC)


2 s/3 s

curent nominal / supratensiune S12, S31, S22

25 mA/100 mA

curent nominal / supratensiune S34, S35

40 mA/50 mA

timpul de răspuns tA1 (2 intervale, reglabil la infinit, fără tamponare) la oprirea siguranței
0,15 s ±16%
1,5 s ±16%
30 ms
3 s ±16%
30 s ±16%
timp de răspuns tA2/ tA3

700 ms/30 ms

timp de răspuns tR când siguranța este oprită

40 ms

timp de răspuns tM S33-S34
200 ms

timp de răspuns tM S33-S35
200 ms

∞
timpul de întoarcere tW (Start)

500 ms
timpul de sincronizare tS
100 ms

500 ms
circuite de ieșire

tipuri de contacte

2 căi de activare, operații instantanee, normal deschise, cu funcționare forțată
1 cale de activare, întârziere de activare, contactare, funcționare forțată
tensiune comutată Un
AC/DC 230 V
curent maxim In calea actuală
6 A
maximul maxim al tuturor căilor curente
12 A
categoria de utilizare EN 60947-5-1
AC-15: Ue 230 V AC, Ie 4 A (3600 comutari/h)
DC-13: Ue 24 V DC, Ie 5 A (360 comutari/h)
protecție la scurtcircuit, siguranță maximă
6 Siguranțe clasa GG sau tip B sau C
date generale

distanța de fluaj și distanța de izolare între circuite
conform EN 60664-1

rezistența nominală a tensiunii
4 kV
categoria de supratensiune
III
gradul de contaminare a dispozitivului: în interior / exterior
2/3
măsurarea tensiunii
AC 300 V
grad de protecție conform DIN EN 60529 (carcasă / borne)
IP 40/IP 20
temperatura mediului, interval de operare
-25 - +55 °C/-25 - +75 °C
desen
K 4-1 (borne cu șurub / K 4-2 (borne)

secțiune transversală a sârmei
sau un cablu cu un colet
2x0,14 - 0,75 mm2/1x0,14 - 2,5 mm2
1x0,25 - 2,5 mm2/2x0,25 - 0,5 mm2
moment admis
0,5 - 0,6 Nm

Aplicație pentru secțiunea de sârmă UL și CSA
        moment maxim
AWG 18-16 numai prin cablu
Cu 0.79 in-lbs
greutate
0,2kg
accesorii
-

mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

Dispozitiv de bază pentru un sau două canale de control al întrerupătorilor de siguranță și ușilor de siguranță cu întârziere de acces
• categoria de aliaje 0 conform EN 60204-1
• aplicabil categoriei 4/3 conform EN 954-1
• categoria dispozitivului:
4 (contacte instantanee) / 3 (contacte întârziate) conform EN 954-1
• întârziere de pornire reglabilă de la 0,15 la 3 s sau de la 1,5 la 30 s
• controlul prin contacte sau semiconductori
• supravegherea butonului de resetare, testarea continuității conexiunii, supraveghere sincronizare
• 3 căi de activare (2 instantanee, 1 întârziere de activare)

Aplicatii:

• protejarea oamenilor și a utilajelor
• controlul conexiunilor instalațiilor cu relee limită cu interblocare integrată
• deblocarea întârzierii de activare a solenoidului în comutatorul limită


Funcții


Descrierea dispozitivului și funcției
După aplicarea tensiunii la bornele A1 / A2, eliberează releele K3 și K4 (bornele 37/38) cu o întârziere de răspuns setată.
Timpul de întârziere tA1 poate fi setat în pași de la 0,15 la 3 s sau 1,5 la 30 s, în funcție de tipul de dispozitiv. Dispozitivul este pornit prin apăsarea butonului de resetare. Modul de operare poate fi selectat după cum urmează:

Modul de operare cu supravegherea butonului de resetare.
(evaluare cu marginea semnalului în cădere, pornire manuală)
Butonul de resetare trebuie conectat la S33 prin intermediul terminalului S34. Dispozitivul este pornit prin declanșarea butonului de resetare. Releele K3 și K4 (bornele 37/38) merg în poziția oprită. Alături de marginea căzută a semnalului (butonul de resetare este declanșat), releele K1 și K2 sunt controlate, care după întârzierea de a porni tA3 trec în poziția de auto-blocare. După această fază de comutare, cele două căi de activare de la terminalele 13/14, 23/24 sunt închise. Când comanda de oprire este activată, circuitele de curent ale releelor K1 și K2 sunt întrerupte. Căile de activare (terminalele 13/14, 23/24) la ieșire sunt deschise imediat după expirarea timpului de deplasare tR, iar releele K3 și K4 sunt alimentate după timpul de întârziere de activare setat tA1, terminalele 37/38. Funcțiile sunt afișate cu ajutorul a 3 LED-uri la care sunt atribuite releele K1 / K2, K3 / K4 și tensiunea de alimentare.

Mod de operare fără supravegherea butonului de resetare.
(evaluare cu creșterea muchiei semnalului, pornire automată)
Pentru supravegherea dispozitivelor de blocare cu mecanism de blocare și ușă de siguranță cu pornire automată, utilizați puntea dintre bornele S33 / S35. Dispozitivul va reacționa la marginea în creștere a semnalului de intrare S12, care este conectat intern la S33. Releele K3 și K4 (bornele 37/38) merg în poziția oprită. Odată cu marginea în creștere a semnalului de intrare S12, releul K1 va fi sub tensiune după timpul de întârziere de activare tA2. După acest timp, 2 căi de activare vor fi închise (terminalele 13/14, 23/24). După activarea comenzii de oprire, circuitele de alimentare pentru releele K1 și K2 sunt întrerupte. Căile de activare disponibile (terminalele 13/14, 23/24) sunt activate după trecerea timpului de declanșare tR, iar releele interne K3 și K4 sunt alimentate după timpul de întârziere selectat tA1, terminalele 37/38. Cu controlul pe două canale și testarea continuității conexiunii, este posibil să verificați dacă există scurtcircuite între circuite sau defecțiuni la pământ. O siguranță electronică protejează dispozitivul împotriva avariilor. După eliminarea amenințării, dispozitivul este gata de funcționare după aproximativ 3 secunde.

Supravegherea timpului de sincronizare
Utilizarea releelor limită de siguranță pentru un sau cu două canale de control în gărzile de siguranță depinde de categoria de siguranță necesară. Dispozitivul oferă control pe două canale cu monitorizare simultană suplimentară a releelor limită. Timpul de sincronizare tS ≈0.5 s este deja setat. Releul limită trebuie setat astfel încât canalul 1, bornele S11 / S12 trebuie să se închidă înainte de canalul 2, terminalele S21 / S22 sau S11 / S31. Închiderea canalului 2 înainte de canalul 1 înseamnă că timpul de sincronizare este tS = ∞.

Schema de conectare
PRZEKAŹNIKI BEZPIECZEŃSTWA OPÓŹNIENIE DOSTĘPU SNV 4063KP schemat połączeń
Dimensiuni [mm]

SNV 4063KP


SNV 4063KP wymiary

SNV 4063KP-A


SNV 4063KP-A wymiar

Grafic funcțional

SNV 4063KP utilizarea unui întrerupător de siguranță (instalare 2 si 3)
SNV 4063KP wykres funkcji

A1 / A2, tensiune de alimentare, ALIMENTARE LED
S12 canal 1 oprirea siguranței
S31 / S22 canal 2 oprire de siguranță
S34 resetează marginea care cade

13/14, 23/24, LED K1/K2
37/38, LED K3/K4
tA1 = timp de întârziere de răspuns (reglabil)
tA3 = timp de răspuns
tM = timp minim de comutare
tR = timp de eliberare
tW = timpul de întoarcere


Cerere pentru uși de securitate
(instalarea 1)
SNV 4063KP-A funkcja wykres

A1 / A2, tensiune de alimentare, ALIMENTARE LED
Opriți S21 / S22, S11 / S12
S12 canal 1 SK
Canal S31 / S22; 2 Marea Britanie
Resetarea S35 ridicând marginea semnalului
13/14, 23/24, LED K1 / K2
37/38, LED K3 / K4
tA1 = întârziere în timp de răspuns (reglabil)
tA2 = timpul de răspuns între închiderea ușii și dezactivarea
tR = timpul de declanșare
tOK = timpul necesar pentru închiderea controlului de contact

Linii directoare pentru utilizarea corespunzătoare
Dispozitivul este un releu de siguranță. Poate fi utilizat ca o componentă a echipamentelor pentru protejarea oamenilor, a materialelor și a utilajelor.

• categoria de siguranță conform EN 954-1 depinde de conexiunile externe, de selectarea senzorilor și de poziționarea corespunzătoare pe mașină.
• butonul de resetare pentru pornire manuală (S34) trebuie apăsat mai mult de 3 s. Timpul indicat trebuie monitorizat în timpul funcționării dispozitivului, altfel dispozitivul nu poate fi blocat. Blocarea poate fi eliberată după deschiderea corectă a intrărilor de siguranță.
• pentru a dubla căile de activare, puteți utiliza modulul de extindere din seria SNE sau contactoarele cu ghidare forțată.
• dispozitivele și contactele trebuie protejate cu o clasă de siguranță GG 6 A sau cu un întreruptor cu caracteristici.
• dispozitivul este echipat cu protecție la suprasarcină (în caz de scurtcircuite). În caz de defecțiune, acesta va fi declanșat și dispozitivul este gata de operare din nou după aproximativ 3 secunde.
• ieșirea de control S11 / S33 este destinată numai conectării dispozitivelor de control din instrucțiunile de utilizare și nu pentru conectarea dispozitivelor externe, cum ar fi lămpile, releele sau contactoarele.
• circuitul comutatorului de siguranță trebuie închis înainte de a activa butonul de resetare.
• Când conectați senzori cu contacte contractate sau ieșiri cu semiconductor, acordați atenție creșterii curentului de comutare (consultați Date tehnice).
• dispozitivul trebuie instalat într-un dulap de comutare cu protecție IP 54.

Trebuie respectate și informațiile asociațiilor profesionale!





Descrierea / numărul dispozitivului
tip opriți întârzierile tensiunea nominală terminale număr       buc / pachet

SNV 4063KP

 3 s DC 24V terminale cu șurub fix R1.188.0650.0     1
30 s DC 24V terminale cu șurub fix R1.188.0670.0     1

SNV 4063KP-A

 3 s DC 24V terminale ale șuruburilor R1.188.0660.0     1
30 s DC 24V terminale ale șuruburilor R1.188.0680.0     1



Date tehnice

SNV 4063KP
functii conform EN 60204-1
releu de oprire de siguranță cu întârziere de acces și mecanic blocarea
afișarea funcțiilor
3 LED, verzi
grafic de funcții
FD 221-12-1 W, FD 221-12-2 W
circuite de alimentare
min
typ
max
tensiunea nominală Un
DC 20,4 V
DC 24 V
DC 26,4 V
consum de energie DC

1,8 W

ondulare reziduală Uss

2,4 V
circuite de control

tensiunea nominală de ieșire S11/S33

DC 22 V

pentru a alimenta intrările S34, S35, S12, S31, S22


timpul de declanșare / timpul de pregătire a siguranței (rezistență PTC)


2 s/3 s

curent nominal / supratensiune S12, S31, S22

25 mA/100 mA

curent nominal / supratensiune S34, S35

40 mA/50 mA

timpul de răspuns tA1 (2 intervale, reglabil la infinit, fără tamponare) la oprirea siguranței
0,15 s ±16%
1,5 s ±16%
30 ms
3 s ±16%
30 s ±16%
timp de răspuns tA2/ tA3

700 ms/30 ms

timp de răspuns tR când siguranța este oprită

40 ms

timp de răspuns tM S33-S34
200 ms

timp de răspuns tM S33-S35
200 ms

∞
timpul de întoarcere tW (Start)

500 ms
timpul de sincronizare tS
100 ms

500 ms
circuite de ieșire

tipuri de contacte

2 căi de activare, operații instantanee, normal deschise, cu funcționare forțată
1 cale de activare, întârziere de activare, contactare, funcționare forțată
tensiune comutată Un
AC/DC 230 V
curent maxim In calea actuală
6 A
maximul maxim al tuturor căilor curente
12 A
categoria de utilizare EN 60947-5-1
AC-15: Ue 230 V AC, Ie 4 A (3600 comutari/h)
DC-13: Ue 24 V DC, Ie 5 A (360 comutari/h)
protecție la scurtcircuit, siguranță maximă
6 Siguranțe clasa GG sau tip B sau C
date generale

distanța de fluaj și distanța de izolare între circuite
conform EN 60664-1

rezistența nominală a tensiunii
4 kV
categoria de supratensiune
III
gradul de contaminare a dispozitivului: în interior / exterior
2/3
măsurarea tensiunii
AC 300 V
grad de protecție conform DIN EN 60529 (carcasă / borne)
IP 40/IP 20
temperatura mediului, interval de operare
-25 - +55 °C/-25 - +75 °C
desen
K 4-1 (borne cu șurub / K 4-2 (borne)

secțiune transversală a sârmei
sau un cablu cu un colet
2x0,14 - 0,75 mm2/1x0,14 - 2,5 mm2
1x0,25 - 2,5 mm2/2x0,25 - 0,5 mm2
moment admis
0,5 - 0,6 Nm

Aplicație pentru secțiunea de sârmă UL și CSA
        moment maxim
AWG 18-16 numai prin cablu
Cu 0.79 in-lbs
greutate
0,2kg
accesorii
-
