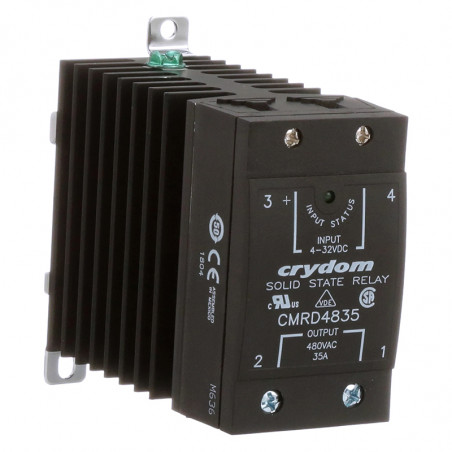

Relee în stare solidă monofazate, seria CMRA I CMRD
  • Relee în stare solidă monofazate, seria CMRA I CMRD

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Crydom

Relee în stare solidă monofazate, seria CMRA I CMRD

Date tehnice:

•Tensiune de izolare
4000 V RMS
• Capacitate de intrare / ieșire
8 pF
• Intervalul de temperatură de funcționare
de la -30°C la 80°C
• Intervalul de frecvență de operare
47 - 63 Hz
• Metoda de comutare
la tensiune zero
Opțiuni disponibile:
• 10 - pornit imediat (este posibilă ajustarea de fază)
• E - tensiunea de control 18-36VAC
Exemplu de desemnare:
CMRA 4835 -10

CMRA 2435 - E

CMRD 4835 -10


Simbol Simbol Seria CMRA Seria CMRD Seria CMRA și CMRD
Date de intrare Date de intrare Date de ieșire I2t
[A2s]		 Dimensiuni Caracteristici
Tensiunea de control
V RMSAC		 Curent de intrare
[mA]		 Tensiunea de control
VDC		 Curent de intrare
[mA]		 Curent de încărcare
ARMS		 Interval de tensiune
V RMS		 Tensiune
max
Vpeak		 Curent
max
Apeak
CMRA2435 CMRD2435 9 - 140 15(120V)RMS 4-32 14 (5V) 0,15 - 35 24 - 280 600 250 260 rys. 1 2
CMRA2445 CMRD2445 0,15 - 45 24 - 280 600 625 1620 rys. 1 3
CMRA2455 CMRD2455 0,25 - 55 24 - 280 600 1000 4150 rys. 1 4
CMRA2465 CMRD2465 0,25 - 65 24 - 280 600 1200 6000 rys. 1 5
CMRA4835 CMRD4835 0,15 - 35 48 - 530 1200 250 260 rys. 1 2
CMRA4845 CMRD4845 0,15 - 45 48 - 530 1200 625 1620 rys. 1 3
CMRA4855 CMRD4855 0,25 - 55 48 - 530 1200 1000 4150 rys. 1 4
CMRA4865 CMRD4865 0,25 - 65 48 - 530 1200 1200 6000 rys. 1 5
CMRA6035 CMRD6035 0,15 - 35 48 - 660 1200 250 260 rys. 1 2
CMRA6045 CMRD6045 0,15 - 45 48 - 660 1200 625 1620 rys. 1 3
CMRA6055 CMRD6055 0,25 - 55 48 - 660 1200 1000 4150 rys. 1 4
CMRA6065 CMRD6065 0,25 - 65 48 - 660 1200 1200 6000 rys. 1 5

Fig. 1
Fig. 2
Fig. 3
Fig. 4
Fig. 5
mai puțin
Citeste mai mult
