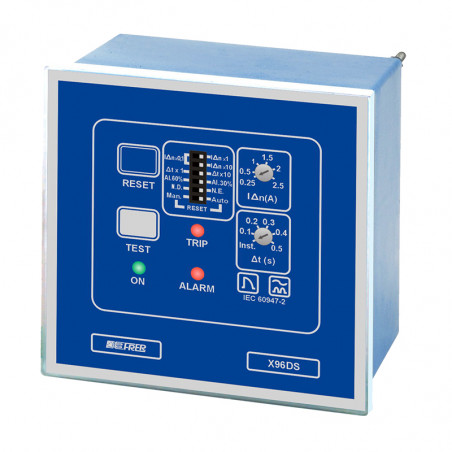

Releu de curent de scurgere compact X96DS
  • Releu de curent de scurgere compact X96DS

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: FRER

Releu de curent de scurgere compact X96DS

Domeniul de ajustare curent 25mA...25A (3 game)
Precizia curentului +0/- 20% de la 20% la 100% f.s.
Interval de ajustare întârziere 0,1...5 sec (3game)
Precizia întârzierii ±10% Valoare de referință
Frecvența de lucru 47...63Hz
Al treilea filtru armonic Slăbiciune 88% @ 150Hz
Caracteristică Tip A conform IEC775
Test de conexiune toroidală Continuu
Contact de calatorie SPDT, 5A 250Vac
Contact de alarmă N.E. - N.D. selectabil
Temperatura de lucru 0...+50°C, U.R. / R.H. <90% n.c.
Temperatura de depozitare -20...+70°C
Izolație 2kV 50Hz, 1 min.
Conexiuni Śruba max.2,5
Carcasă auto-stingătoare UL 94V0
Gradul de protecție a locuinței IP40
Gradul de protecție a terminalului IP20
Îndeplinește standardele IEC 60947-2

TIP

X96DS

Caracteristici
Putere Standard Va.c. (±10%, 45÷65Hz, 3VA) 115 - 230 V
La comandă (suplimentar plătit) Va.c. (±10%, 45÷65Hz, 3VA) 115 - 230 V 24V; 48V; 400V
Vd.c. (-15...+20%, 3W) 24V; 48V; 110V; 220V
Va.c./d.c. (5VA/5W) 20÷60V; 80÷260V

Descriere:

Releele de curent de scurgere seria X96DS sunt concepute pentru a măsura scurgerile sau dezechilibrele
cauzate de curenți sau echipamente de izolare a sârmei. Am reacționat în cazul în care limitele stabilite sunt depășite prin oprirea puterii către sistemul deteriorat.
Pe lângă contactele de comutare (de două ori creșterea pentru o mai mare flexibilitate de utilizare), este de asemenea disponibil un contact de alarmă, util pentru a indica necesitatea unei întrețineri preventive pentru a evita întreruperile neașteptate ale puterii.
Apariția scurgerilor provoacă diferența de curenți între conductorii „alimentare” și „retur”. Aceasta se numește curent diferențial, care poate fi măsurat cu ajutorul unui transformator Ferranti.
Dacă izolația este deteriorată, se produc scurgeri și dezechilibrul de curent induce tensiune în înfășurarea secundară a transformatorului. Valoarea acestei tensiuni este evaluată de circuitele de măsurare a releului de curent rezidual și este baza pentru semnalizarea nivelului de scurgere și raportarea unei alarme.

Caracteristici principale:

  • O gamă largă de curenți de declanșare și întârzieri pentru a garanta selectivitatea necesară pentru a menține părțile sistemului în funcțiune.
  • Trei game de oprire și întârziere pentru a crește precizia setărilor.
  • Controlul continuu al conexiunii cu transformatorul toroidal măsurat pe înfășurări, cu un mesaj de avertizare afișat în caz de rezultat negativ
  • Selecție de resetare manuală sau automată.
  • Intrări pentru resetare de la distanță.

Dimensiuni:

Schema:
