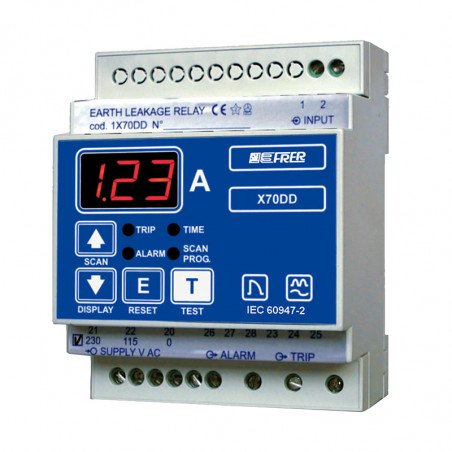

Releul curentului de scurgere cu afișaj LED X70DD
  • Releul curentului de scurgere cu afișaj LED X70DD

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: FRER

Releul curentului de scurgere cu afișaj LED X70DD

Domeniul de ajustare curent 0,03...10,0A   (co 0,01A)
Precizia curentului +/- 5% v.m. / rdg +/- 1 dgt
Interval de ajustare întârziere 0,03...5,00s      (co 0,01sec)
Precizia întârzierii 5%
Frecvența de lucru 47...63Hz
Al treilea filtru armonic Slăbiciune 88% @ 150Hz
Caracteristici Tip A conform IEC775
Test de conexiune toroidală Continuu
Contact de calatorie SPDT, 5A 250Vac
Contact de alarmă SPDT, 5A 250Vac
Temperatura de lucru 0...+50°C, U.R. / R.H. <90% n.c.
Temperatura de depozitare -20...+70°C
Izolație 2kV 50Hz, 1 min.
Conexiuni Șuruburi, max 4
Carcasă auto-stingătoare UL 94V0
Gradul de protecție a carcasei IP40
Gradul de protecție a terminalului IP20
Îndeplinește standardele IEC 60947-2

TIP

X70DD

Caracteristici
Putere Standard Va.c. (±10%, 45÷65Hz, 3VA) 115 - 230 V
La comandă (suplimentar plătit) Va.c. (±10%, 45÷65Hz, 3VA) 115 - 230 V 24V; 48V; 400V
Vd.c. (-15...+20%, 3W) 24V; 48V; 110V; 220V
Va.c./d.c. (5VA/5W) 20÷60V; 80÷260V

Descriere:

Seria X..DD de relee de curent de scurgere este concepută pentru a măsura scurgerile sau dezechilibrate
pierderi cauzate de curenți sau echipamente de izolare a sârmei. Am reacționat în cazul în care limitele stabilite sunt depășite prin oprirea puterii către sistemul deteriorat.

Datorită funcțiilor caracteristice (afișaj de curent de scurgere), puteți monitoriza continuu starea de izolare și program pentru a evita întreruperile neașteptate ale puterii.

Apariția scurgerilor provoacă diferența de curenți între conductorii „alimentare” și „retur”. Aceasta se numește curent diferențial, care poate fi măsurat cu ajutorul unui transformator Ferranti.
Dacă izolația este deteriorată, se produce scurgeri și dezechilibrul de curent induce tensiune în înfășurarea secundară a transformatorului. Valoarea acestei tensiuni este evaluată de circuitele de măsurare a releului de curent rezidual și este baza pentru semnalizarea nivelului de scurgere și raportarea unei alarme.

Caracteristici principale:

  • Afișare digitală continuă a curentului de scurgere instantanee de la 0,02A la 10,0A.
  • Setarea parametrilor de funcționare (curent și ora) independent pentru alarmă și călătorie
  • Controlul continuu al conexiunii cu transformatorul toroidal măsurat pe înfășurări, cu afișarea mesajelor de avertizare în caz de rezultat negativ și comutare
  • contacte de alarmă sau de călătorie (programabile).
  • Stocarea (chiar și în caz de pierdere de energie) a curentului maxim de scurtcircuit.
  • Asistență activă sau dezactivează „TEST” (cheie programabilă).
  • Resetare manuală sau automată în 2 secunde.
  • Mod de lucru programabil în contact „de declanșare” la fel de impulsiv (cu lățimea impulsului în interval
  • de la 100 la 900 ms.) sau ca permanent.
  • dimensiune

Przekaźnik prądu upływu z wyświetlaczem LED X70DD wymiar

Schema de conectare:

Przekaźnik prądu upływu z wyświetlaczem LED X70DD schemat

mai puțin
Citeste mai mult
