Rezistențe de putere modulare în carcasa din aluminiu din seria BWD
  • Rezistențe de putere modulare în carcasa din aluminiu din seria BWD

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Koch

Rezistențe de putere modulare în carcasa din aluminiu din seria BWD

Date tehnice:

SERIA BWD 250


Putere nominală [W]
100 (250 pentru ED = 35%; JA= 20°C)
Dimensiuni (L x l x H) [mm]
110 x 80 x 15
Valori de rezistență disponibile [Ω]
10, 27, 33, 47, 72, 100, 150, 200, 220, 330,430, 620, 830


SERIA BWD500


Putere nominală [W]
200 (500 przy ED = 35%; JA= 20°C)
Dimensiuni (L x l x H) [mm]
216 x 80 x 15
Valori de rezistență disponibile [Ω]
10, 12, 15, 22, 27, 35, 40, 43, 47, 50, 60, 72,100, 130, 150, 160, 200, 210,

240, 300, 310,430, 620


SERIA BWD1000


Putere nominală [W]
400 (1000 przy ED = 35%; JA= 20°C)
Dimensiuni (L x l x H) [mm]
216 x 80 x 30
Valori de rezistență disponibile [Ω]
5, 10, 27, 33, 47,72, 100, 150,200, 300

Parametry wspólne dla serii 250, 500 oraz 1000

Parametri (JA=20°C) Valoare Unitate Comentarii
Toleranță ±5 % Temperatura camerei
Coeficientul de temperatură TK 20...100   10-6/K
Rezistență la izolație Rizol >100 MΩ V=1000VDC
Inductanță L <30 µH f=300kH, V=50mV
Capacitate în raport cu carcasa C <300 pF f=300kH, V=50mV
Max. tensiune de operare Vn ≤700 ACV
  ≤1000 DC V
Tensiunea testului de izolație Uizol >4000 V AC; f=50Hz; t=1 min.
Max.temperatura carcasei JC <250 °c Răcire naturală
  <300* °c
Temperatura de depozitare  JS -25...85 °c
Atenție
* - numai pentru seria BWD1000

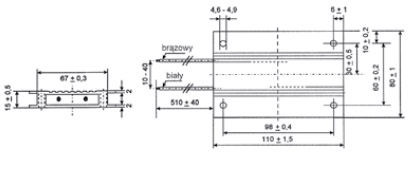

BWD 250


REZYSTORY MOCY MODUŁOWE W OBUDOWIE ALUMINIOWEJ SERII BWD 250

BWD 1000

REZYSTORY MOCY MODUŁOWE W OBUDOWIE ALUMINIOWEJ SERII BWD 1000

BWD 600

REZYSTORY MOCY MODUŁOWE W OBUDOWIE ALUMINIOWEJ SERII BWD 600
