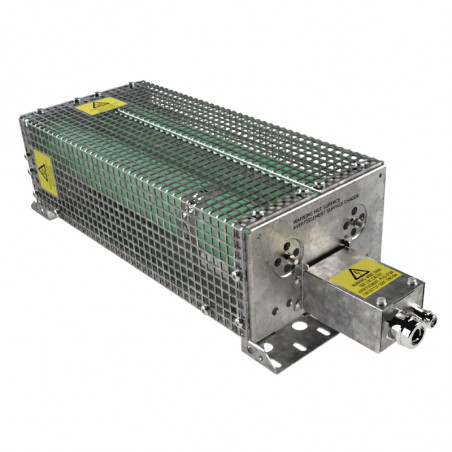

Rezistențe modulare de putere - seria SIGMA
  • Rezistențe modulare de putere - seria SIGMA

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Danotherm

Rezistențe modulare de putere - seria SIGMA

Metoda de marcare
REZYSTORY MOCY MODUŁOWE – SERIA SIGMA sposób oznaczania
REZYSTORY MOCY MODUŁOWE – SERIA SIGMA sposób oznaczania
REZYSTORY MOCY MODUŁOWE – SERIA SIGMA wykres 1

MF - Suport lateral
CT - Cubul de plumb
GC - Ochiuri de protecție
TH - Termostat
TB - Carcasă de conectare





REZYSTORY MOCY MODUŁOWE – SERIA SIGMA

Date tehnice

Tip Greutate


[kg]		 Interval de rezistență

[mΩ ÷ kΩ]		 Numărul de rezistoare Moc nominalna

[W]		 Suprasarcină
P 10/100*

[kW]		 Lățime Lungime Înălțime Distanța dintre găuri Distanța dintre găuri
A
[mm]		 B
[mm]		 C
[mm]		 D
[mm]		 E
[mm]

ZRF 20/140 0X1

 0,8 180 - 82 1 100 0,55 89 200 115 64 176

ZRF 30/152 0X1

 1 120 - 82 1 150 0,92 89 200 115 64 176

ZRF 55/100 0X1

 1/1 120 - 47 1 180 1,25 89 150 115 64 125

ZRF 55/100 0X2

 1/7   2 360 2,5 176 150 115 150 125

ZRF 55/100 0X3

 2,5   3 540 3,6 265 150 115 240 125

ZRF 55/100 0X4

 3,2   4 570 4,1 176 150 230 150 125

ZRF 55/100 0X6

 4,6   6 850 6,1 265 150 230 240 125

ZRF 55/150 0X1

 1,2 270 - 56 1 250 1,7 89 200 115 64 176

ZRF 55/150 0X2

 2   2 500 3,4 176 200 115 150 176

ZRF 55/150 0X3

 3,2   3 750 5 265 200 115 240 176

ZRF 55/150 0X4

 3,8   4 800 5,8 176 200 230 150 176

ZRF 55/150 0X6

 5,7   6 1200 8,7 265 200 230 240 176

ZRF 55/220 0X1

 2,1 560 - 75 1 330 2,6 89 270 115 64 246

ZRF 55/220 0X2

 2,9   2 650 5,2 176 270 115 150 246

ZRF 55/220 0X3

 4,1   3 1000 7,8 265 270 115 240 246

ZRF 55/220 0X4

 5   4 1100 8,6 176 270 230 150 246

ZRF 55/220 0X6

 7,2   6 1500 12,5 265 270 230 240 246

ZRF 55/300 0X1

 2,2 680 - 100 1 450 3,6 89 350 115 64 326

ZRF 55/300 0X2

 3,5   2 900 7,2 176 350 115 150 326

ZRF 55/300 0X3

 5,1   3 1300 10,8 265 350 115 240 326

ZRF 55/300 0X4

 6,3   4 1500 12 176 350 240 150 326

ZRF 55/300 0X6

 9   6 2200 18 265 350 230 240 326

ZRF 55/400 0X1

 2,4 1000 - 150 1 600 4,8 89 450 115 64 426

ZRF 55/400 0X2

 4,2   2 1200 9,6 176 450 115 150 426

ZRF 55/400 0X3

 5,6   3 1800 14,4 265 450 115 240 426

ZRF 55/400 0X4

 7,6   4 2000 16 176 450 230 150 426

ZRF 55/400 0X6

 11   6 3000 24 265 450 230 240 426

ZRF 55/500 0X1

 3 1200 - 180 1 800 5,8 89 550 115 46 526

ZRF 55/500 0X2

 4,6   2 1600 11,6 176 550 115 150 526

ZRF 55/500 0X3

 7,2   3 2400 17,4 265 550 115 240 526

ZRF 55/500 0X4

 8,9   4 2600 19 176 550 230 150 526

ZRF 55/500 0X6

 13,6   6 3800 28,5 265 550 230 240 526

ZRF 55/600 0X1

 3,5 1500 - 200 1 1000 7 89 650 115 64 626

ZRF 55/600 0X2

 5,8   2 2000 14 176 650 115 150 626

ZRF 55/600 0X3

 7,6   3 3000 21 265 650 115 240 626

ZRF 55/600 0X4

 10,4   4 3200 22,5 176 650 230 150 626

ZRF 55/600 0X6

 15   6 5000 34 265 650 230 240 626

Atenție
* - P

Putere de impuls 10/100 în 10 secunde cu o perioadă de 100 de secunde


Dimensiuni [mm]



REZYSTORY MOCY MODUŁOWE – SERIA SIGMA wymiary
