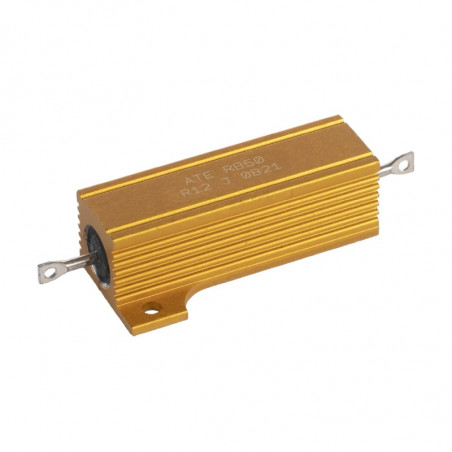

Rezistențe de putere din aluminiu
  • Rezistențe de putere din aluminiu
  • Rezistențe de putere din aluminiu
  • Rezistențe de putere din aluminiu
  • Rezistențe de putere din aluminiu
  • Rezistențe de putere din aluminiu
  • Rezistențe de putere din aluminiu
  • Rezistențe de putere din aluminiu
  • Rezistențe de putere din aluminiu
  • Rezistențe de putere din aluminiu
  • Rezistențe de putere din aluminiu

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: ATE

Rezistențe de putere din aluminiu

Metoda de marcare
REZYSTORY MOCY W OBUDOWIE ALUMINIOWEJ –SERIA HS, NHS oznaczenie REZYSTORY MOCY W OBUDOWIE ALUMINIOWEJ –SERIA HS, NHS dobór

Tabel.Date tehnice:

Tip

Putere de rezistență de la
radiator

@ 25°C
[W]		 Rezistență la putere fără radiator
@ 25°C
[W]		 Interval de rezistență
[Ω]		 Max. tensiune de lucru
DC/AC rms
[V]		 Tensiune izolație
AC max
[V]		 Tensiunea de izolare a testului de impuls
[VAC]		 Max. masa
[g]		 Rezistență termică
[°C/W]		 Radiator standard din aluminiu
pow.
[cm2]		 grosime
[mm]

HS10

 10 5,5 R005-10K 160 1000 1400 4 5,8 415 1

HS15

 15 8 R005-15K 265 1000 1400 7 5,1 415 1

HS25

 25 12,5 R005-36K 550 2500 3500 14 4,2 535 1

HS50
NHS50

 50 20 R01-86K 1250 2500 3500 32 3 535 1

HS75

 75 45 R01-50K 1400 4500 6363 85 1,1 995 3

HS100

 100 50 R01-70K 1900 4500 6363 115 1 995 3

HS150

 150 55 R01-100K 2500 4500 6363 175 1 995 3

HS200

 200 50 R01-50K 1900 5000 7070 475 0,7 3750 3

HS250

 250 60 R01-50K 2200 5000 7070 600 0,6 4765 3

HS300

 300 75 R01-68K 2500 5000 7090 700 0,6 5780 3

Dimensiuni
REZYSTORY MOCY W OBUDOWIE ALUMINIOWEJ –SERIA HS, NHS wymiar REZYSTORY MOCY W OBUDOWIE ALUMINIOWEJ –SERIA HS, NHS wymiar

Dimensiuni
[mm]		 Toleranță

HS10

HS15

HS25

HS50

HS75

HS100

HS150

HS200

HS250

HS300
A Max. 16,5 21 28 29,7 47,5 47,5 47,5 72,5 72,5 72,5
B Max. 30 36,5 51 72,5 72 88 121 145,7 167 184,4
C Max. 8,8 11 14,6 14,8 24,1 24,1 24,1 41,8 41,8 41,8
D Max. 8,5 11,2 14 14,2 27,3 27,3 27,3 45,5 45,5 45,5
E Max. 15,9 19,9 27,3 49,1 48,7 65,2 97,7 89,7 108,7 127,7
F ±0,3 11,3 14,3 18,3 39,7 29 35 58 70 89 104
G ±0,3 12,4 15,9 19,8 21,4 37 37 37 57,2 57,2 59
H Max. 4,5 5,5 7,3 8,5 11,8 11,8 11,8 20,5 20,5 20,5
J Max. 2,4 2,8 4,7 5,2 10,4 15,4 20,4 10,4 10,4 12,4
K Max. 1,8 1,8 2,6 2,6 3,7 3,7 3,7 5,5 5,5 5,5
L ±0,25* 2,4 2,4 3,2 3,2 4,4 4,4 4,4 5,1 5,1 6,6
M Max.               103,4 122,4 141,4

Atenție
* 200-300 W ± 0,45
Temperatura pe suprafața rezistorului ca funcție a puterii disipate

REZYSTORY MOCY W OBUDOWIE ALUMINIOWEJ –SERIA HS, NHS wymiar - temperatura na powierzchni rezystora
Dependența de putere de creșterea temperaturii ambientale
REZYSTORY MOCY W OBUDOWIE ALUMINIOWEJ –SERIA HS, NHS wymiar zależnośc mocy od wzrostu temperatury
Capacitate de suprasarcină pentru rezistențele din seria HS standard
REZYSTORY MOCY W OBUDOWIE ALUMINIOWEJ –SERIA HS, NHS wymiar zdolność przeciązeniowa
