RUPALIT PROFILE lite dreptunghiulare

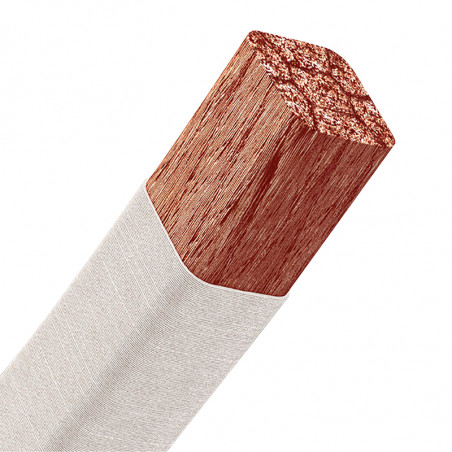

RUPALIT Profile este un fir cu secțiune transversală pătrată sau dreptunghiulară, care permite utilizarea optimă a spațiului de înfășurare disponibil.

Date tehnice

Avantaje tehnice și economice:

  • optimizarea numărului de straturi,
  • înfășurare fără bobine (smalț auto-lipit),
  • 65 - 80% factor de umplere de cupru.

  Construcție:

  • sârmă de cupru emailată (0,02-1,6 mm AWG 13-52),
  • sârmă de aluminiu emailat (0,25-5mm AWG 4-30),
  • secțiune transversală în conformitate cu cerințele DIN sau ale clienților,
  • dimensiunile profilurilor standard - vezi tabelul.

  Material de izolare:

  • Film de poliester de 150 ° C (Mylar®),
  • folie P.E.N. (XR 20), 155 ° C,
  • Film de poliamidă de 220 ° C (Kapton®, Kapton® CR),
  • Hârtie aramidă NOMEX®,
  • fire de poliamidă (63) (NYLON®) de protecție electrică și mecanică,
  • fibre de mătase
  • alte materiale disponibile la cerere.

Exemple de aplicație:

  • transformatoare de înaltă frecvență,
  • surse de alimentare cu comutare
Izolație standard: fire polimerice (63)
Dimensiuni Secțiunea transversală a sârmei
[mm2]		 Dreptunghi Pătrat
Numărul de fire Diametrul fiecărui fir [mm] Max. lățime
[mm]		 Max. înălțime
[mm]		 Max. lățime
[mm]		 Max. înălțime
[mm]
6530 0,040 8,16 5,70 2,60 Alte dimensiuni la cerere
360 0,050   Alte dimensiuni la cerere 1,20 1,20
1050 0,050 2,06 Alte dimensiuni la cerere 2,10 2,10
1680 0,050 3,29 2,80 3,10 Alte dimensiuni la cerere
4000 0,050 7,84 6,00 3,50 Alte dimensiuni la cerere
105 0,071 0,41 1,10 0,80 Alte dimensiuni la cerere
225 0,071 0,88 1,50 1,00 Alte dimensiuni la cerere
270 0,071 1,09 1,80 1,20 1,40 1,40
315 0,071 1,25 2,10 1,30 1,70 1,70
345 0,071 1,37 2,20 1,70 Alte dimensiuni la cerere
415 0,071 1,64 2,20 1,80 1,90 1,90
630 0,071 2,50 2,90 2,00 2,15 2,15
795 0,071 3,15 2,90 1,50 Alte dimensiuni la cerere
840 0,071 3,33 3,10 2,10 Alte dimensiuni la cerere
1060 0,071 4,13 3,50 2,30 Alte dimensiuni la cerere
1125 0,071 4,39 Alte dimensiuni la cerere 2,90 2,90
1260 0,071 4,98 Alte dimensiuni la cerere 3,10 3,10
1458 0,071 5,61 4,80 2,80 Alte dimensiuni la cerere
1575 0,071 6,14 Alte dimensiuni la cerere 3,30 3,30
6360 0,071 25,00 9,50 6,80 Alte dimensiuni la cerere
2500 0,080 12,50 Alte dimensiuni la cerere 5,00 5,00



Dimensiuni  Secțiunea transversală a sârmei
[mm2]		 Dreptunghi Pătrat
Numărul de fire Diametrul fiecărui fir [mm] Max. lățime [mm] Max. înălțime [mm] Max. lățime
[mm]		 Max. înălțime
[mm]
60 0,100 0,47 1,20 0,80 Alte dimensiuni la cerere
90 0,100 0,77 1,50 1,00 1,20 1,20
100 0,100 0,79 1,40 1,20 Alte dimensiuni la cerere
135 0,100 1,06 1,50 1,10 1,30 1,30
160 0,100 1,26 1,80 1,20 1,40 1,40
200 0,100 1,57 2,30 1,70 Alte dimensiuni la cerere
245 0,100 1,93 2,00 1,50 2,00 2,00
256 0,125 3,14 2,90 2,20 Alte dimensiuni la cerere
300 0,100 2,36 2,50 1,60 Alte dimensiuni la cerere
350 0,100 2,75 2,90 1,80 Alte dimensiuni la cerere
420 0,100 3,30 3,10 2,00 2,50 2,50
508 0,100 3,99 3,60 2,10 Alte dimensiuni la cerere
528 0,100 4,14 3,40 2,20 Alte dimensiuni la cerere
600 0,130 7,98 4,20 3,70 Alte dimensiuni la cerere
630 0,100 4,95 4,00 2,40 3,10 3,10
840 0,100 6,59 3,60 3,60 3,00 3,00
900 0,100 7,07 4,20
4,00		 3,20
3,00

Alte dimensiuni la cerere

Alte dimensiuni la cerere
1260 0,100 9,90 5,50 4,00 4,00 4,00
1400 0,100 10,99 5,00 3,60 4,30 4,30
3780 0,100 30,00 8,50 7,10 Alte dimensiuni la cerere
3000 0,112 29,55 9,60 6,40 Alte dimensiuni la cerere
10 0,200 0,31 0,80 0,60 0,70 0,70
15 0,200 0,47 1,10 0,80 Alte dimensiuni la cerere
20 0,200 0,63 1,50 1,00 Alte dimensiuni la cerere
30 0,200 0,94 1,50 1,20 1,20 1,20
40 0,200 1,26 1,30 1,60 1,50 1,50
50 0,200 1,57 1,50 2,00 1,70 1,70
60 0,200 1,89 2,20 1,60 1,80 1,80
70 0,200 2,20 Alte dimensiuni la cerere 2,00 2,00
80 0,200 2,50 2,50 2,00 Alte dimensiuni la cerere
90 0,200 2,83 2,90 1,40 2,20 2,20
100 0,200 3,14 3,10 1,90 2,50 2,50
120 0,200 3,77 2,90 2,40 2,70 2,70
135 0,200 4,24 3,70 2,30 2,90 2,90
150 0,200 4,57 3,40 2,40 3,30 3,30
180 0,200 5,66 4,30 2,20 Alte dimensiuni la cerere
200 0,200 6,28 4,40
4,25		 3,00
3,00		    3,50                      3,50
Alte dimensiuni la cerere
250 0,200 7,86 5,0 2,90 4,00 4,00
300 0,200 9,43 5,60
5,20
5,00		 3,50
3,20
3,50		    4,20                       4,20
Alte dimensiuni la cerere
360 0,200 11,30 5,40 4,00 4,60 4,60
420 0,200 13,19 7,00
5,40		 3,00
4,00		    4,90                       4,90
Alte dimensiuni la cerere
490 0,200 15,39 5,70 4,70 Alte dimensiuni la cerere
600 0,200 18,84 7,20 4,60 Alte dimensiuni la cerere
800 0,200 25,12 8,70 6,10 7,20 7,20
1200 0,200 37,68 9,00 8,00 Alte dimensiuni la cerere
1400 0,200 43,96 9,00 9,20 8,70 8,70
16 0,250 0,79 Alte dimensiuni la cerere 1,00 1,00
33 0,250 1,62 2,00 1,00 Alte dimensiuni la cerere
12 0,300 0,85 Alte dimensiuni la cerere 1,10 1,10
23 0,300 1,63 2,00 1,00 Alte dimensiuni la cerere
44 0,300 3,11 Alte dimensiuni la cerere 2,00 2,00
20 0,335 1,76 2,30 1,40 Alte dimensiuni la cerere
45 0,335 3,96 Alte dimensiuni la cerere 2,90 2,90
75 0,335 7,42 4,00 3,00 Alte dimensiuni la cerere
