Producător: PACK Litz Wire

RUPATEX, CLASA F

RUPATEX ®, clasa F va facilita proiectarea și construcția transformatorului.

Date tehnice

Beneficii tehnice și economice:

  • Consolidarea prin imersie în lipit fără a fi nevoie de izolare mecanică
  • Nu este necesară izolarea între înfășurarea primară și cea secundară
  • Scurgerea curentului și distanța de fluaj sunt închise într-un fir
  • Timp de înfășurare semnificativ mai rapid
  • Disponibil în cantități mici


Constructie:

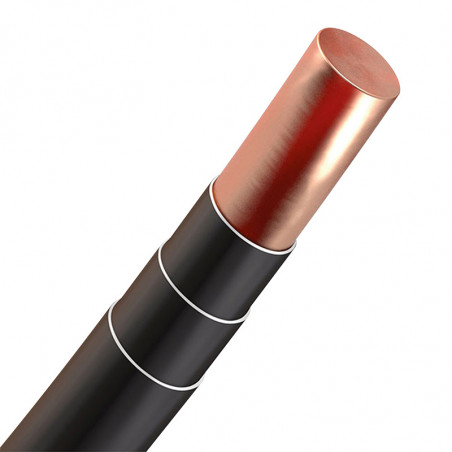

  • Sârmă de cupru emailată (sârmă magnetică) (0,2 - 1,0 mm, AWG 14-24) + triplă izolație în conformitate cu IEC 60950
  • La cerere sunt disponibile și alte diametre


Material izolant:

  • ETFE (TEFZEL ©)
  • Izolare triplă în conformitate cu IEC 60950, anexa C și anexa U
  • Aprobare ul nr. E257248
  • tensiune de lucru max. 600vrms
  • grupa materială "F" 155oC
  • tensiune de avarie min 3000v



Exemple de aplicație:

  • Transformatoare de înaltă frecvență
  • Frecvente de înaltă frecvență
  • Surse de alimentare comutatoare




Diametru
[mm]		 Diametru exterior
[mm]
0.20  la cerere
0.22
0.24
0.25
0.28
0.30
0.32
0.35
0.40
0.45
0.50
0.55
0.60
0.70
0.80
0.90
mai puțin
