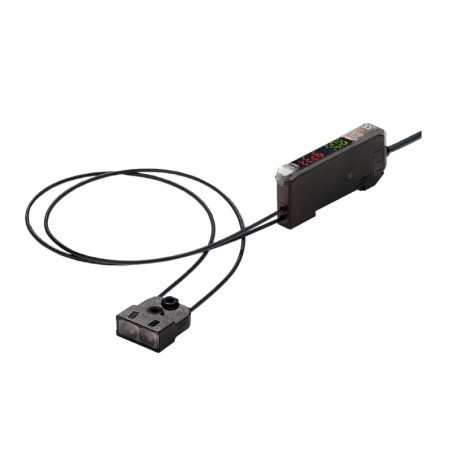

Senzor de culoare seria E3X-DACLR
  • Senzor de culoare seria E3X-DACLR

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Omron

Senzor de culoare seria E3X-DACLR

Senzor de culoare seria E3X-DACLR

E3X-DACLR este un sistem de verificare a culorilor fiabil și ușor de utilizat. Până la patru culori pot fi identificate. Un amplificator separat poate fi instalat într-un loc ușor accesibil, în timp ce capul mic se potrivește acolo unde spațiul este limitat.
  • Sistem de verificare ușor de utilizat de la 1 la 4 culori.
  • Capacitate de învățare de la distanță
  • Un cap mic care poate fi instalat cu ușurință într-un loc cu spațiu limitat
  • LED-urile albe și modurile de detectare pe mai multe fețe asigură funcționarea fiabilă chiar și în aplicații dificile

Informații despre comandă
Tip Ieșire Reglarea toleranței Metoda de conectare Marca PNP *1
Detectarea unei singure culori

Detectarea culorii - ieșire digitală

 - Învățare (probă bună) cu toleranță automată

Conector flexibil M8 cu 4 pini (cu cablu PVC de 30 cm)*2

 E3X-DACLRX1P-M3J 0,3M
Detectarea a 1 până la 4 culori

Detectarea culorii - ieșire digitală (cu comutare bancă)

 - învățare în 2 puncte (eșantion bun și rău) Cablu PCV 2 m E3X-DACLRX4P 2M

*1 Sunt oferite modele NPN. Contactați reprezentantul DACPOL.
*2 Gama include, de asemenea, modele echipate cu un cablu PVC lung de 2 m sau conector flexibil M12. Contactați reprezentantul DACPOL.

Specificații (amplificator și cap de detectare)

Model Detectarea unei singure culori Detectarea a 1 până la 4 culori
Sursa de lumină (lungime de undă) LED alb (420-700 nm)
Numărul de marcaje înregistrate 1 1 la 4 (2 bănci de 2 culori fiecare, pot fi comutate de la o sursă externă)
Tensiunea de alimentare 12-24 VDC ±10%, pulsație (p-p): max. 10%
Circuite de siguranță Protecție împotriva inversării polarității, împotriva scurtcircuitului la ieșire, împotriva interferențelor reciproce, împotriva inversării ieșirii
Temperatura ambientală Exploatare

de la -25 ° C la 55 ° C (amplificator)               de la -40 ° C la 70 ° C (cap de detectare)
Depozitare de la -30 ° C la 70 ° C (amplificator), (fără gheață sau condens) de la -40 ° C la 70 ° C (cap de detectare)
Timp de răspuns Mod de viteză foarte mare Mod standard

Funcționare / resetare: 60 ps
Funcționare / resetare: 1 ms

Funcționare / resetare: 120 ps
Funcționare / resetare: 2 ms
Funcții Mod de operare ON pentru conformitate (ON pentru aceeași culoare cu culoarea înregistrată) sau ON pentru discrepanță (ON pentru o altă culoare decât cea înregistrată)
Funcție cronometru Tipul releului de timp: releul de oprire întârziat (OFF-Delay), pornirea cu întârziere a releului (întârziere ON) sau pornirea timpului Setarea timpului releului de timp: 1ms-5s (variabil)
Telecomanda -

Învățare cu un singur punct, învățare cu sau fără piesa de lucru, zeroing și OFF pentru emisii de lumină
Grad de protecție IEC 60529 IP50 (cu capac de protecție atașat)
