Senzor de temperatură ambientală ACT-59
  • Senzor de temperatură ambientală ACT-59

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: DACPOL

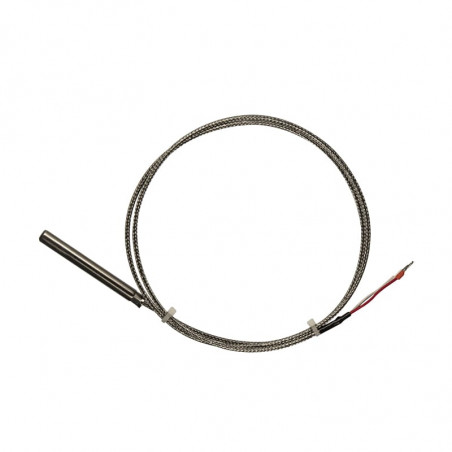

Senzor de temperatură ambientală ACT-59

Senzorul de rezistență cu cablu este proiectat pentru măsurarea temperaturii componentelor mașinii, inclusiv expuse la șocuri și vibrații, în special la rulmenți.
Capacul din oțel aliat și cablul de conectare adecvat fac posibilă măsurarea și în condiții și temperaturi agresive până la + 400 ° C.

Czujnik temperatury otoczenia ACT-59


SPECIFICAȚII:

PARAMETRI TEHNICI SENSOR
Măsurarea rezistenței Versiune Caracteristici Interval de măsurare Clasa de precizie Curent de test admis Sistem de conectare

1xPt100
2xPt100

 obișnuit anti-șoc conform PN-EN-60751 de la -50°C
la +400°C		 B 8 mA 2 fire
A 5 mA 3, 4
fire
-50°C...+150°C 1/3 B DIN 2 mA

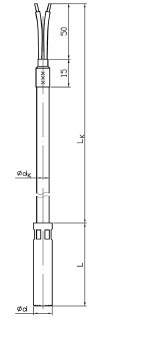

Capac
Material Max. temp. Diametru
d[mm]		 Forma de jos Lungime
L [mm]
1.4571 + 400°C Ø4, Ø5, Ø6 sferice, plate min. 25mm

Cablu de conectare
Natură Diametru Tip Compoziție Max. temp. de lucru Lungimea cablului LK
2 fire Ø2,9

L2GGD-2xO,22mm2

 sticlă, sticlă, împletitură +400°C orice
3, 4 fire Ø3,1

L4GGD-4xO,22mm2

 sticlă, sticlă, împletitură +400°C
2 fire Ø4,2

L4TS-2xO,34mm2

 teflon, silicon +180°C
3, 4 fire Ø4,3

L4TS-4xO,22mm2

 teflon, silicon +180°C
3, 4 fire Ø2,9

L4TT-4xO,22mm2

 teflon, teflon +260°C
2, 3 fire Ø3,8

L6TT-6xO,22mm2

 teflon, teflon +260°C
2 fire Ø4,3

L2SDS-2xO,25mm2

 silicon, împletitură, silicon +180°C
3, 4 fire Ø4,4

L4TDS-4xO,25mm2

teflon, împletitură, silicon

 +180°C
3, 4 fire Ø4

L4TFDT-4xO,22mm2

teflon, folie, împletitură, teflon

 +260°C

Marcaj:


A. Tipul de rezistență
 A

Single Ni100
 1xNI100

Single Pt100
 1xPt100

Double Pt100
 2xPt100
B. Clasa de precizie
 B

B
 B

A
 A

1/3 B DIN
 1/3 B DIN
C.Diametrul tecii d
 C

Ø4 x0,5mm
 4

Ø5 x0,5mm
 5

Ø6 x0,5mm
 6
D. Lungimea tecii
 D

L(min.25 mm)
 specificați în mm
E. Material teacă
 E

1.4571
 1.4571
F. Dispunerea conexiunii și tipul de cablu
 f
  2 fire (L2GGD) 2p-L2GGD
  3 fire (L4GGD) 3p-L4GGD
  4 fire (L4GGD) 4p-L4GGD
  2 fire (L2TS) 2p-L2TS
  3 fire (L4TS) 3p-L4TS
  4 fire (L4TS) 4p-L4TS
  3 fire (L4TT) 3p-L4TT
  4 fire (L4TT) 4p-L4TT
  2 fire (L6TT) 2p-L6TT
  3 fire (L6TT) 3p-L6TT
  2 fire (L2SDS) 2p-L2SDS
  3 fire (L4TDS) 3p-L4TDS
  4 fire (L4TDS) 4p-L4TDS
  3 fire (L4TFDT) 3p-L4TFDT
  4 fire (L4TFDT) 4p-L4TFDT
G. Lungimea cablului
 G
  LK specificați în mm
H. Temperatura de funcționare a termometrului
 H
  T specificați în  °C
I. Versiunea senzorului
 I
  obișnuit Z
  shockproof W

Atenție

Există posibilitatea de a face varietăți neobișnuite.
