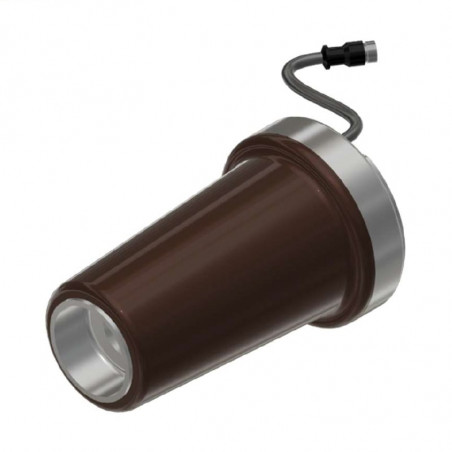

Senzor de tensiune cu con conform EN50181 tip C - T240C
  • Senzor de tensiune cu con conform EN50181 tip C - T240C

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Greenwood-Power

Senzor de tensiune cu con conform EN50181 tip C - T240C

Senzor de tensiune cu con conform EN50181 tip C - T240C

Senzorul de tensiune T240C a fost proiectat în conformitate cu standardele europene pentru a fi pe deplin compatibil cu capetele disponibile pe piață. Forma conului a fost realizată în conformitate cu EN50181 tip C și se potrivește tuturor capetelor de cablu tip T realizate în conformitate cu acest standard.


Proprietăţi

  • nu este necesară calibrarea la fața locului
  • clasa de precizie în conformitate cu IEC61869-11: 0.2 / 0.5 / 1/3 și 3P / 6P
  • soluție economică
  • ușurință de asamblare
  • performanță solidă
  • precizia pe parcursul întregii vieți

Specificatii
Respectarea standardelor: IEC61869-1, IEC61869-6, IEC61869-11, tip C conform EN50181
Tensiune primară: 20000/√3V*
Factor de tensiune: 1,9*Un timp de 8 ore
Tensiune de ieșire: 3,25/√3V*
Capacitatea de încărcare: 200kOhm±1%, 350pF*
Nivelul de izolare: 24/50/125kV
Clase de precizie: 0,2/0,5/1/3 [&] 3P/6P conform IEC61869-11
Intervalul de temperatură de funcționare: -25°C  până la +65°C
Interval de temperatură de depozitare: -40°C  până la +80°C
Frecvență: 50 sau 60Hz*
Protecție împotriva supratensiunii: Internă
Cablu: 2 turtit, răsucit, scut, 2m lungime cu capete libere (maro - a, negru - n) *
* sau altul definit de client

Dimensiuni

Piulița hexagonală este realizată din aluminiu solid pentru o strângere sigură în timpul instalării.

Instalare

Senzorul de tensiune este ușor de instalat. Mufa de cap existentă trebuie scoasă și senzorul poate fi înșurubat în dispozitiv fără calibrare în tablou.

Pentru împământare, senzorul trebuie conectat cu o secțiune minimă de 6mm² la pământul comutatorului.





Conexiune

Senzorul de tensiune este conectat direct la cap. Vă rugăm să ne contactați pentru capete compatibile.



Mufă M8:


1 ... - un fir maroniu
3 ... - n, sârmă neagră
4 ... - ecran
