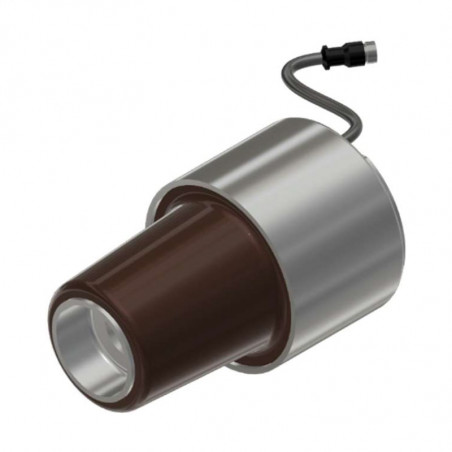

Senzor de tensiune cu con scurt - T240K
  • Senzor de tensiune cu con scurt - T240K

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Greenwood-Power

Senzor de tensiune cu con scurt - T240K

Senzor de tensiune cu con scurt - T240K

Senzorul de tensiune T240K a fost proiectat în conformitate cu standardele europene pentru a fi pe deplin compatibil cu capetele disponibile pe piață. Forma specială a conului face ca senzorul să fie ideal pentru capetele de cablu de tip T de la producători de frunte, de exemplu Cellpack, Nexans, Südkabel, nkt, Tyco.

Proprietăţi:

- nu este necesară calibrarea la fața locului
- clasa de precizie în conformitate cu IEC61869-11: 0.2 / 0.5 / 1/3 și 3P / 6P
- o soluție economică
- ușor de instalat
- performanță solidă
- con scurt, posibilitatea de a folosi un cap dublu T
- precizia de-a lungul vieții sale




Specificatii
Respectarea standardelor: IEC61869-1, IEC61869-6, IEC61869-11
Tensiune primară: 20000/√3V*
Factor de tensiune: 1,9*Un dla 8 godz.
Tensiune de ieșire: 3,25/√3V*
Capacitatea de încărcare: 200kOhm±1%, 350pF*
Nivelul de izolare: 24/50/125kV
Clase de precizie: 0,2/0,5/1/3 [&] 3P/6P conform  IEC61869-11
Intervalul de temperatură de funcționare: -25°C  până la +65°C
Interval de temperatură de depozitare: -40°C  până la +80°C
Frecvență: 50 sau  60Hz*
Protecție împotriva supratensiunii: Internă
Cablu: Cu 2 toroane, răsucite, ecranate, 2m lungime cu capete libere (maro - a, negru - n) *
* sau altul definit de client

Dimensiuni:

Conul scurt permite compatibilitatea completă în instalațiile existente. Piulița hexagonală este realizată din aluminiu solid pentru o strângere sigură în timpul instalării.


Instalare


Senzorul de tensiune este ușor de instalat. Trebuie îndepărtat
mufa și senzorul de cap existent pot fi
înșurubat în dispozitiv fără a efectua calibrarea în tabloul de comandă.

Pentru împământare, senzorul trebuie conectat printr-un fir
cu o secțiune transversală minimă de 6mm² pentru legarea la pământ.





Conexiune

Senzorul de tensiune este conectat direct la cap.
Vă rugăm să ne contactați pentru capete compatibile.



Mufă M8:


1 ... - un fir maroniu
3 ... - n, sârmă neagră
4 ... - ecran
