Producător: Galltec Mela Sensortechnik

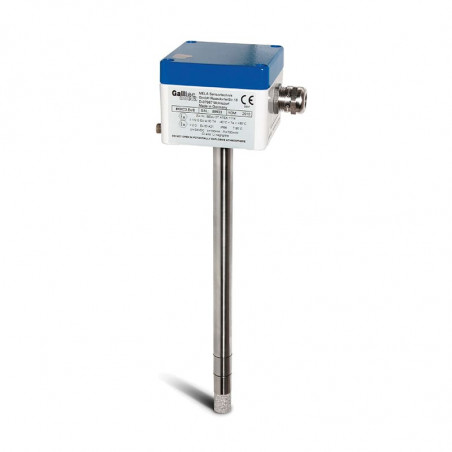

Senzori de umiditate și temperatură certificați ATEX

Cu aprobare „Ex” pentru zonele cu risc de explozie a gazelor și pentru zonele cu praf combustibil, pentru utilizare în condiții atmosferice

Senzorii MELA de umiditate / temperatură din această serie sunt senzori pentru măsurarea umidității sau temperaturii relative sau a umidității și temperaturii relative în aer și alte gaze neagresive în zone potențial explozive, precum și în zone cu praf combustibil.
Senzorii constau dintr-o carcasă durabilă din aluminiu turnat sub presiune (parte a traductorului) și o parte a senzorului cu filtru sinterizat atașat la el - ambele elemente sunt realizate din oțel inoxidabil.
Conectarea la circuite de curent nesigur se face pentru senzori de umiditate (F * C3.Ex / 8) și pentru senzori de temperatură (T * C3.Ex / 8) printr-o sursă de alimentare cu un singur canal, precum și în cazul senzorilor de umiditate / temperatură combinati (K * C3.Ex / 8) - printr-un traductor cu două canale sau cu două canale, alimentarea cu deconectare galvanică între circuitele de intrare / ieșire și tensiunea de alimentare.

Utilizarea elementelor senzorului de umiditate capacitiv MELA garantează:
• stabilitate ridicată pe o perioadă lungă de utilizare
• curba caracteristică aproape liniară
• proprietăți dinamice bune
• rezistența la rouă


Date tehnice


Umiditate
 0...100%rh
precizia (MB 5 ... 95% rh la 10 ... 40 ° C)
 ±2%rh
pentru T40°C
 0,1%/K
ieșire
 4...20 mA

element de măsurare a temperaturii (conform DIN IEC 751)

 Pt 100 clasa B
domeniul de măsurare
 -20...+80 °C
(tipuri speciale cu domeniu de măsurare special la cerere)
precizie
 ±0,3 K
pentru T40°C
 ±0,007 K/K
ieșire
 4...20 mA
Alți parametri
temperatura de depozitare
 20...+80°C
temperatura admisă de funcționare
 -20...+80°C
temperatura maximă a suprafeței carcasei
 95°C
tensiunea de alimentare a senzorului
 13...24V DC (În condiții de siguranță - Intrisec)
tensiunea maximă de intrare U i
 24V DC
curent maxim de intrare Ii
 100 mA
puterea maximă de intrare Pi
 780 mW
capacitate internă eficientă Ci
 neglijabil
inductanță internă maximă Li
 neglijabil
gradul de protecție
 IP 65
ajutoare electrice pentru ateliere din grupa II de dispozitive protejate de o carcasă
materialul carcasei
senzor
 oțel inoxidabil
traductor
 aluminiu turnat sub presiune
conexiune cu șurub de cablu  Ml 6x1,5
zona de tensionare
 3...7 mm

moment de strângere (pentru tipul de cablu recomandat)

 4,0 Nm

cablul dintre senzor și sursa de alimentare a emițătorului
tip recomandat
 NF14 (Metrofunk)
lungimea maximă a cablului
 200 m
capacitate maximă de cablu
 20nF/100 m
fire terminale
 protecții la capăt de sârmă cu guler din plastic
Surse de alimentare recomandate pentru emițător

Hans Turck GmbH [&] Co. KG
MK33-11ExO-Li / 24V DC (un singur canal)
tensiune UO
 20V
intensitate IO/deschidere>
 77 mA
putere PO
 560 mW
capacitate externă CO
 85 nF
caracteristici trapezoidale

IM33-22Ex-Hi/24V DC (Canal)
tensiune UO<
 21,9V
intensitate IO<
 95 mA
putere PO<
 778 mW
capacitate externă CO<
 57 nF
caracteristici trapezoidale

Toate datele și certificatele sunt disponibile pe www.turck.com

Directiva privind protecția împotriva exploziilor 94/9/EG
cerințe generale
 EN 60079-0:2004
siguranță intrinsecă „i”
 EN 60079-11:2007

dispozitive din categoria 1G

 EN 60079-26:2004
Protecția împotriva prafului cu carcasă "t"
 EN 60079-31:2009
Directiva privind compatibilitatea electromagnetică 2004/108 / EG
Cerințe generale
 EN 61326-1:2006
Cerințe speciale
 EN 61326-2-3:2007


Date tehnice

măsurarea cantităților seria gc seria Kc
F (umiditate relativă)

FGC3.Ex/8

FKC3.Ex/8
K (umiditate relativă / temp.)

KGC3.Ex/8

KKC3.Ex/8
T (temperatura)

TGC3.Ex/8

TKC3.Ex/8
greutate ca. 380 g ca. 470 g

II 1/2 G Ex ia IIC T4

II 2D Ex tb IIIC T95°C

Produsul aprobat pentru utilizare în zone potențial explozive, în conformitate cu:

• certificate de examinare a modelului
• Proiectare CE
• IBExU 07 ATEX 1114

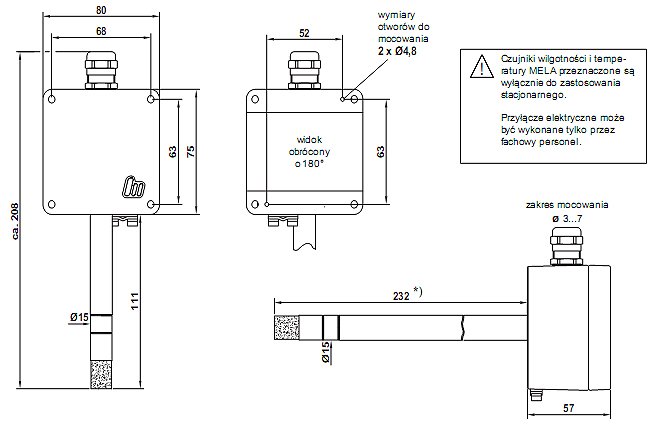

Ilustrații cu dimensiuni
GC3.Ex/8
pentru montare pe perete)		 KC3.Ex/8
(pentru instalare în conducte)

*) tip special cu tub senzor lung de 290 mm la cerere specială

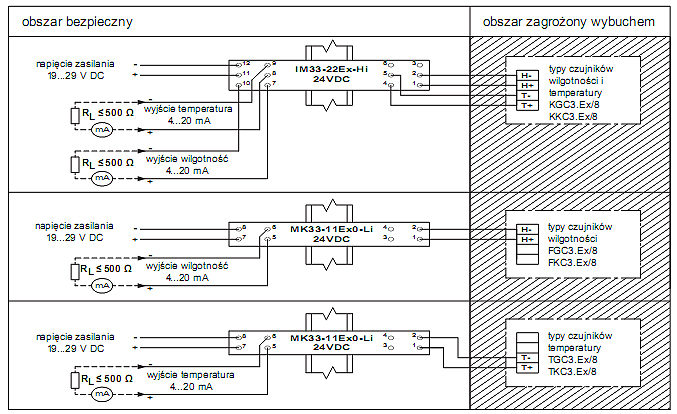

Ilustrații de conexiune
FGC3.Ex/8
Ilustrații cu dimensiuni pentru conectarea la zona 0
FGC3.Ex/8
mai puțin
