Producător: Galltec Mela Sensortechnik

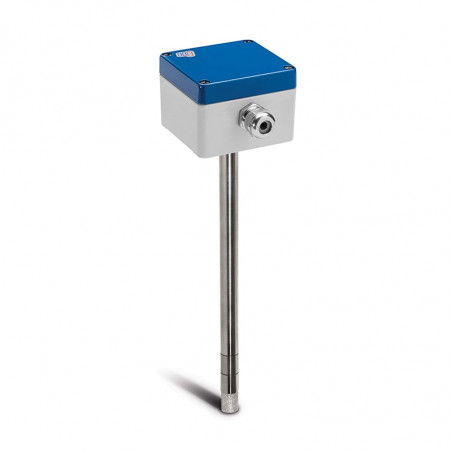

Senzori de umiditate și temperatură pentru aplicații industriale GC, KC, ZC

Descrierea senzorului:
Senzorii de umiditate și temperatură din această serie sunt echipate cu o componentă solidă, turnată din aluminiu și inox sau piesă de măsurare din aluminiu. Acestea sunt utilizate pentru a măsura umiditatea relativă sau umiditatea relativă și temperatura în aer și alte gaze neagresive în intervalul de temperatură de până la 200 ° C. Versiunile de înaltă presiune „D” și „HD” pot fi utilizate la presiuni de până la 25 bar la temperaturi de până la 125 ° C, respectiv 160 ° C. Acești senzori sunt ideali pentru aplicații industriale, de exemplu, procesul de uscare.
Utilizarea unui element capacitiv de măsurare a umidității garantează:
• stabilitate mare pe termen lung
• caracteristici aproape liniare
• rezistența la formarea rouei
• performanțe dinamice bune
• histereză scăzută.

Date tehnice:


Umiditate



• Domeniul de măsurare

 0...100%rh

• Precizia măsurătorii (5 ... 95% rh la 10 ... 40 ° C)

 ± 2% rh

• Eroare suplimentară (< 10 ° C, > 40 ° C)

 <0,1%/K


Temperatura



• Element de măsurare (DIN EN 60751):

 Pt100 clasa B

• Domeniul de măsurare


  Seria GCx/5 -20...+80°C
  Serie ZCx/5, ZCx.D/6, KCx/5 -25...+ 125°C
  Serie ZCx.H/6, ZCx.HD/ 0...+200°C

• Precizia măsurătorilor:


  Ieșire: 0...10V ± 0,2 K
  Ieșire: 4...20mA ± 0,3 K

• Eroare suplimentară (< 10 ° C, > 40 ° C)

 ± 0,007K/K


Alte date



• Temperatura ambientală



Piese de procesare (carcasă din aluminiu 80x75x57)

 -40...+80°C

• Partea de măsurare


  Seria GC -40...+80°C
  Seria ZC, KC, ZC.D -40...+ 125°C
  Seria ZC.HD -40...+ 160°C
  Seria ZC.H -60...+200°C

• Tensiunea de alimentare


  pentru ieșirea curentă 12...30V DC
  pentru ieșire de tensiune 24V±10% AC/DC

• Gradul de protecție


  transformarea părții IP 65
  măsurarea părții( x KC,x2C) IP 65
  măsurarea părții( x GC) IP 30

• Material pentru carcasă


  Piesa de măsurare (cu excepția seriei GC) inox
  Partea de măsurare (seria GC) aluminium
  Partea transformatoare turnare sub presiune din aluminiu

• Sarcină rezistentă (tensiune de ieșire)

 >10kΩ

• Consumul de energie electrică

 aprox. 5mA

• Compatibilitate electromagnetică EMC


  Emisii EN 55011 Kl.B
  Rezistență EN 50082-2



Sarcini (ieșire curentă) Ω = Tensiune de funcționare - 10 V CC ± 50 Ω
0,02 A
Atenție:

Sub rezerva modificărilor tehnice




Instrucțiuni de utilizare
Senzorul de umiditate / temperatură trebuie instalat într-un loc cu condiții climatice specifice camerei. Se recomandă utilizarea plăcii de montaj ZA 22 pentru montarea pe perete sau conductă. Senzorul poate fi montat în orice poziție. Cu toate acestea, nu instalați senzorul într-o poziție în care apa să poată intra în interior. Formarea și stropirea apei nu sunt periculoase pentru senzor, dar se vor înregistra măsurători eronate până când întreaga umiditate este uscată de la imediata vecinătate a senzorului. Pentru a menține imunitatea la interferențe în conformitate cu EN 80082-2 în timpul funcționării, se recomandă utilizarea unui cablu ecranat (8xAWG 26 C UL, cat. 5339) pentru conectarea senzorilor și instalarea instalației de către un electrician calificat. Pentru a verifica funcționarea corectă a senzorului la locul de instalare, se recomandă utilizarea indicatorului de umiditate ZE 31/1 împreună cu adaptorul ZE 33. Praful nu dăunează senzorului, dar afectează dinamica muncii. Dacă se acumulează praf excesiv, deșurubați ușor filtrul de protecție și clătiți-l. Praful poate fi îndepărtat și din elementul de măsurare prin suflare sau clătire atentă în apă distilată. Pentru a evita erorile suplimentare la măsurători, filtrul de protecție trebuie instalat complet uscat. Nu atingeți elementul de măsurare foarte sensibil.

Atenție:

Dacă instalați un senzor rezistent la presiune (seria ZC.D și ZC.HD), nu strângeți la mai mult de 25 Nm.

VARIAȚII SENSORI


Valoarea măsurată Ieșire Seria GC pentru montare pe perete Seria KC  pentru asamblarea conductelor Seria ZC senzor în două părți
F umiditate relativă 0...20mA FGC 4/5 FKC 4/5 FZC 4/5
4...20mA FGC 3/5 FKC 3/5 FZC 3/5
0...10V FGC 2/5 FKC 2/5 FZC 2/5

C
 umiditate relativă

+ temperatura pasiva

 0...20 mA, Pt100 CGC 4/5 CKC 4/5 CZC 4/5
4...20 mA, Pt100 CGC 3/5 CKC 3/5 CZC 3/5
0...10 V, Pt100 CGC 2/5 CKC 2/5 CZC 2/5

K

umiditate relativă
+ temperatura

 2 x 4...20 mA KGC 3/5 KKC 3/5 KZC 3/5
2 x 0...10 V KGC 2/5 KKC 2/5 KZC 2/5
T
temperatura		 Pt 100 TGC 5/5 TKC 5/5
4...20 mA TGC 3/5 TKC 3/5
0...10 V TGC 2/5 TKC 2/5

Masa (aproximativă)

 380 g 470 g 500 g

VARIAȚII SENSORI
Valoarea măsurată Ieșire Seria ZC.D 25 bar Seria ZC.H 200°C Seria ZC.HD 25 bar, 160°C

F
umiditate relativă

 0...20 mA FZC 4.D/6 FZC 4.H/6 FZC 4.HD/6
4...20 mA FZC 3.D/6 FZC 3.H/6 FZC 3.HD/6
0...10 V FZC 2.D/6 FZC 2.H/6 FZC 2.HD/6

K
RH. sau. + temperatura

 2 x 4...20 mA KZC 3.D/6 KZC 3.H/6 KZC 3.HD/6
2 x 0...10 V KZC 2.D/6 KZC 2.H/6 KZC 2.HD/6

Masa (aproximativă)

 520 g 550 g 520 g
Versiuni speciale disponibile la cerere

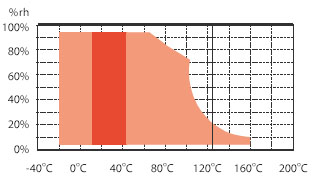

Legitimitatea intervalului de toleranță la umiditate

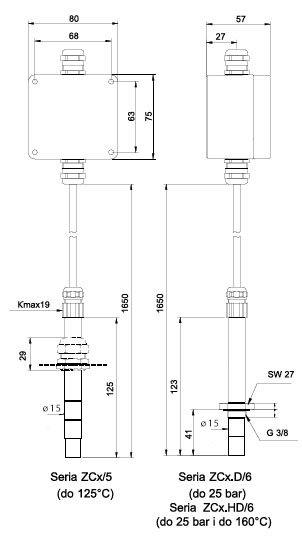

Dimensiuni [mm]:
mai puțin
