Senzori de umiditate și temperatură pentru aplicații meteorologice
  • Senzori de umiditate și temperatură pentru aplicații meteorologice

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Galltec Mela Sensortechnik

Senzori de umiditate și temperatură pentru aplicații meteorologice

Senzori de umiditate și temperatură pentru aplicații meteorologice

Senzorii de umiditate din seria PC.S-ME și PC-ME sunt senzori compacti în formă de tijă cu un conector sau, respectiv, un cablu, concepute pentru măsurători de umiditate și temperatură (individual sau împreună) cu o precizie ridicată a aerului și a altor gaze neagresive. Toți senzorii sunt prevăzuți cu un filtru de tip ZE20, există și senzori cu filtre din oțel inox sinterizat, sugerate pentru aplicații cu viteze mari de curgere a aerului, sau salinitate ridicată sau poluare din nisip, praf. Elementul de sticlă Pt100 este utilizat în seria de senzori .... / 9-ME.



Date tehnice:

Umiditate
Interval de măsurare 0…100%rh
Precizia măsurătorii (5…95%rh la temperatura de  10…40°C) ±2% rh
Influența temperaturii <10°C sau >40°C <0,1% /K
Temperatura
Element de măsurare (clasa 1.3 DIN En60751) Pt100 clasa B
Interval de măsurare -30…+70°C
Precizia măsurătorii Cu ieșire 0-1V pentru (-27…80°C) ±0,2K
Cu ieșire 0-10V pentru (-29…80°C) ±0,2K
Influența temperaturii <10°C sau >40°C ±0,007K/K
Alte date:
Temperatura ambientală -40…+80 °C
Gradul de protecție (senzor / electronică) IP30/IP65
Gradul de protecție a articulațiilor IP67
Tensiunea de alimentare Putere de tensiune 0…10V 15…30VDC
Putere de tensiune 0…1V 6…30VDC
Impedanța de încărcare (tensiune de ieșire 0 ... 10V / 0 ... 1V) ≥10kΩ/≥2 kΩ
Consumul de energie 0…10V, 2x0…1V ok. 5mA
0…1V <1mA
Debit minim de aer (prin senzor): ieșire 0…10V, 2x0…1V ≥0.5 m/s
2x0…10V [&]ge 1 m/s
Coeficient de autoîncălzire Pt100 (v=2m/s) 0,2K/mW
Compatibilitate electromagnetică EN 61326-2-3


Valoarea măsurată Semnal de ieșire Senzor cu cablu  5m Senzor cu conector Senzor pentru fire de lipit
F
umiditate relativă (rh)

0...10V

FPC2/5-ME

FPC2.S/6-ME

FPK2/9-ME

0...1V

FPC1/5-ME

FPC1.S/6-ME

FPK1/9-ME
C
rh+temperatura

0...10V, Pt100

CPC2/5-ME

CPC2.S/6-ME

CPK2/9-ME

0...1V, Pt100

CPC1/5-ME

CPC1.S/6-ME

CPK1/9-ME
K
rh = temp. (de ieșire. activ)

2 x 0...10V

KPC2/5-ME

KPC2.S/6-ME

KPK2/9-ME

2 x 0...1V

KPC1/5-ME

KPC1.S/6-ME

KPK1/9-ME
T temperatura

Pt100

TPC5/5-ME

TPC5.S/6-ME

TPK5/9-ME

0.10V

TPC2/5-ME

TPC2.S/6-ME

TPK2/9-ME

0.1V

TPC1/5-ME

TPC1.S/6-ME

TPK1/9-ME

Atenție

Ultima cifră din simbol indică tipul de filtru utilizat - îl puteți schimba după cum doriți:
5 ZE20 (plastic cu membrană)
6 ZE21 (filtru din oțel inox sinterizat)
9 Cu filtru direct PTFE pe elementul de măsurare și filtru ZE16 (plastic fără membrană)

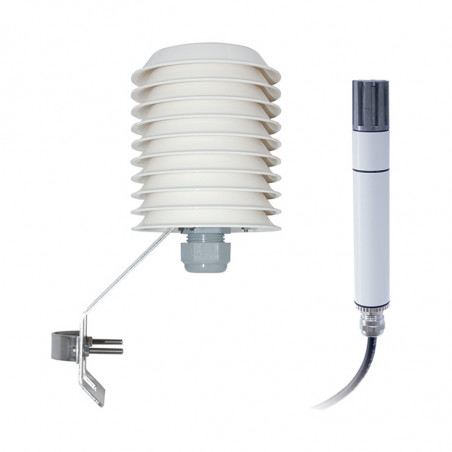

Senzorii de umiditate și temperatură de mai sus trebuie instalați în locuri cu condiții climatice caracteristice pentru un anumit loc. Pentru instalarea în aer liber, este recomandat capacul ZA 161/1. Evitați montarea senzorilor direct în soare.
Pentru a menține compatibilitatea electromagnetică, în conformitate cu EN 61326, utilizați cabluri ecranate (recomandate de producător: 8x AWG 26 C UL).


Czujniki wilgotności i temperatury do zastosowań meteorologicznych


Domeniul de lucru recomandat al senzorului pentru aplicații meteorologice.

Czujniki wilgotności i temperatury do zastosowań meteorologicznych wykres
