Producător: Galltec Mela Sensortechnik

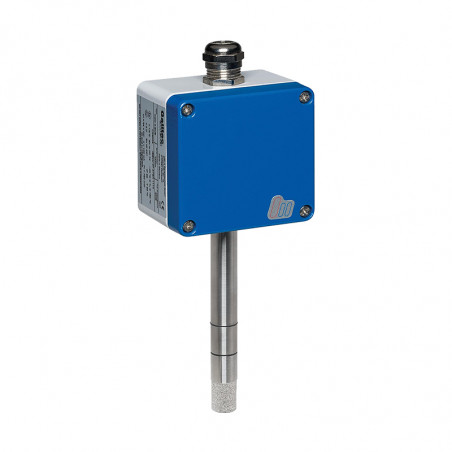

Senzori de umiditate și temperatură Seria A i B

Pentru aplicații industriale de la -80 ... 200 ° C și până la 25 bar

Senzorii din seria Galltec + Mela® Unesc combină procesarea valorilor digitale de măsurare cu avantajele senzorilor industriali robusti care pot fi folosiți pentru măsurători la o temperatură de -80 ... 200 ° C și o presiune de până la 25 bar. Sunt ideale pentru condiții industriale pretențioase.

Seria A se aplică senzorilor cu o sondă înlocuibilă. Sonda este conectată la emițător cu un conector cu 4 pini. Soluția aplicată asigură conexiunea mecanică permanentă și transmiterea corectă a informațiilor de măsurare. Datele privind umiditatea și temperatura măsurate sunt transmise digital de la sonda calibrată către traductorul electric.

În seria B, sonda și emițătorul sunt conectate permanent. Senzorii pot fi calibrați la fața locului folosind un buton și un indicator LED. De asemenea, pot fi calibrate și configurate din fabrică folosind software.

Senzorii din seria A și B cu procesor hx integrat măsoară umiditatea folosind un condensator. Elementul de măsurare a umidității Mela®, fabricat printr-o metodă cu film subțire, constă dintr-o bază subțire pe care sunt așezați electrozii și un strat de polimer higroscopic care absoarbe moleculele de apă din mediu (aer), schimbând astfel capacitatea condensatorului.

Traductorul împreună cu procesorul hx utilizează valorile relative ale umidității și temperaturii pentru a calcula temperatura de condensare, entalpia, amestecul, umiditatea absolută sau temperatura becului umed conform principiilor fizicii (1. Informațiile sunt transmise prin ieșiri analogice prin semnale standard 0 ... 1VDC, 0 ... .10VDC sau 4 .... 20mA Opțiunea de configurare a unui semnal special de ieșire este disponibilă la cerere.

Pentru senzorii din seria B, sonda este conectată permanent la emițător. În mod opțional, este posibil să se facă cu o ieșire pasivă (de exemplu, Pt100). Toate celelalte caracteristici sunt comune pentru senzorii din seria A.

Livrarea include filtrul de oțel sinterizat ZE13 de înaltă calitate. Dacă este necesară o dinamică mai bună, vă recomandăm să utilizați un filtru PTFE ZE04 direct pe elementul senzorului de umiditate. În special pentru viteze mici ale aerului și pentru perioade mai lungi de funcționare a senzorului, chiar și în condiții de operare mai grele (efect de poluare sau umiditate constantă > 95% rh). Senzorii sunt proiectați să funcționeze la presiunea atmosferică (cu excepția ... HD, 0D, ED), mediul de măsurare este aerul neagresiv.



Umiditate

Interval de măsurare -   0 ... 100% rh

precizie *)

  • 10 ... 90% rh pentru 23 ° C - ± 1,5% rh
  • pentru < 10% rh sau > 90% rh - ± 2% rh
  • Influența temperaturii (TK) -   ± 0,02% rh / K

Istereză - < 1% rh

Timp de răspuns t63 pentru v = 2m / s -   < 10 s

*) Depinde de aplicație, o precizie limitată disponibilă la cerere.

Date generale

Mediu de măsurare

  • aer, neagresiv

Tensiune de funcționare

  • 0 ... 1 V ...... 6 ... 30 VCC / 6 ... 26 VAC
  • 0 ... 10 V ......... 15 ... 30 VCC / 13 ... 26 VAC
  • 4 ... 20 mA ........................... 10 ... 30 VCC

Consumul de energie

< 7 mA RL încărcare (curent de ieșire)

Rezistența la încărcare

  • (tensiune de ieșire) 0 ... 10 (1) V ............. ≥ 10 (2) kOhm
  • Temperatura exterioară admisă
  • pe emițător -40 ... 85 ° C
  • măsurare versiune conductă până la 150 ° C (TH până la 200 ° C) -40 ... 50 ° C

Grad de protecție ........ Transmițător IP65

  • Cap de măsurare (informații din tabel)

Plug sonda de conectare ---- > emițător IP67
Sonda de carcasă

  • oțel inoxidabil
  • emițător - aluminiu turnat sub presiune

Directiva de compatibilitate electromagnetică 2014/30 / UE

  • DIN EN 61326-1 emis la 07/13
  • DIN EN 61326-2-3 emis la 07/13

Temperatura

Element de măsurare -   Pt1000 clasa B

Interval de măsurare -   din tabel

Precizia pentru 23 ° C *) -   ± 0,15K

Influența temperaturii (TK) -   < 0,005 K / K

*) depinde de domeniul de măsurare, maxim. 0,25 K

Opțiuni

Afisaj digital

  • 2 linii, 3 cifre + 1 zecimal
  • afișaj aproximativ 21 x 40 mm², numere aproximative. 8 mm înălțime





Simbol

Descriere

ZA 24

Placă de montare pentru montarea senzorilor pe canale sau pasaje de perete,

pentru senzori tubulari de 15 mm

ZA 161/1 z

Manșon adaptor 00.502

Protecția împotriva intemperiilor   recomandată pentru utilizarea în aer liber pentru a proteja împotriva ploilor și a razelor solare

cu mânecă   00.502 este de asemenea potrivit pentru senzorii tije fi15 mm

ZE 31/1-12

ZE 31/1-33

ZE 31/1-75

ZE 31/1-84

ZE 31/1-97

Standard de umiditate pentru a verifica precizia senzorilor la o umiditate relativă de 12% și o temperatură de 25 ° C

Standard de umiditate pentru a verifica precizia senzorilor la 33% umiditate relativă și 25 ° C

Standard de umiditate pentru a verifica precizia senzorilor la 75% umiditate relativă și 25 ° C

Standard de umiditate pentru a verifica precizia senzorilor la o umiditate relativă de 84% și temperatura   25 ° C

Standard de umiditate pentru a verifica precizia senzorului la 97% umiditate relativă și 25 ° C

ZE33

Adaptor standard de umiditate ZE 31/1

SVKA.FW.xxxx.300.002

modul cu valori constante de umiditate și temperatură pentru calibrare statică. Când comandați, vă rugăm să furnizați umiditatea și temperatura necesare

Manual de utilizare Cuplul de strângere pentru montarea senzorilor rezistenți la presiune (tip SZKA.HD) nu trebuie să depășească 25 Nm. Pentru a menține rezistența la interferențe în conformitate cu EN 61326 în timpul utilizării, recomandăm conectarea senzorilor cu un cablu ecranat (de exemplu, tip 8x AWG26 C UL nr. 5339) și conectarea acestuia la senzorul EMC cu un cablu gros de către un electrician calificat.

Cod de comandă pentru senzori seria A


Seria

Transmițător

A

Versiune

Versiunea canalului

K

Versiunea de perete

W

Tipul de ieșire

Două ieșiri active

K

Umiditatea relativă sau alte valori calculate, în funcție de umiditate, active

F

Temperatura activă

T

Semnal de ieșire

0...1 V

1

0...10 V

2

4...20 mA

3

Versiune specială

Nu

00

Interval de ieșire 1

vezi Tabelul 5



Interval de ieșire 2

vezi Tabelul 5



Putere

6...30 VDC /6...26 VAC

6

15...30 VDC / 13...26 VAC

F

10...30 VDC

A

Filtru

Nu

00

Caracteristicile proiectului

Cu afișaj

0D0

Yxx

altul (tip special)

Cod de comandă pentru sondele seria A


Seria

S

S

Versiune

Oțel inoxidabil Ø 15mm

V

Oțel inoxidabil Ø 15mm, două piese

Z

Tipul de ieșire

Umiditate relativă activă și temperatură activă

K

Semnal de ieșire

Protocolul digital ASCII Galltec-Mela

A

Versiuni speciale

Domeniu de temperatură -40 până la 85 ° C (standard)

00

Rezistență la presiune 20mbar ... 10 bari pentru -40 până la 85 ° C

0D

Rezistența la amoniac -40 ... 85 ° C

11

Domeniu de temperatură -40 ... 85 ° C (protecție împotriva vibrațiilor)

0V

Domeniu de temperatură -5 ... 150 ° C (versiune cu canal)

0E

Rezistență la presiune 20mbar ... 10 bari pentru -50 ... 150 ° C

ED

Rezistența la amoniac-50 ... 150 ° C (versiunea canalului)

1E

Intervalul de temperatură -80 până la 200 ° C (două părți)

0H

Intervalul de temperatură -60 până la 160 ° C și o presiune externă admisă de 25 bar

HD

Versiune cu valori de umiditate și temperatură setate

FW

Interval de ieșire H

0…100 % r.h

F1

Interval de ieșire T



1)

Putere

3.0 VDC

3

Filtru

Filtru deschis din oțel inoxidabil ZE04 și capac PTFE

94

Filtru din oțel inoxidabil sinterizat ZE13 (standard), IP65

13

Filtru din PTFE fin-poros sinterizat

29

Filtru din oțel inoxidabil cu membrană PTFE ZE26, IP65

26

Tip de conexiune și caracteristici

Lungimea cablului versiunea în două părți 1.5m

1Kx

Versiune specială pentru două lungimi de cablu

yyx

Altul (tip special)

YYY

Cod de comandă pentru senzori seria B


Seria

Seria B

B

Versiune

Canal

K

Perete

W

Două piese

Z

Tipul de ieșire

Două ieșiri active

K

O ieșire activă, temperatura pasivă

C

Umiditate relativă sau alte variabile de umiditate calculate, active

F



Temperatura activă

T

Semnal de ieșire

0…1V

1

0…10V

2

4…20mA

3

Versiuni speciale

temperatura de operare -40 până la 85 ° C (standard)

00

rezistent la amoniac -40 ... 85 ° C

11

rezistența la vibrații -40 ... 85 ° C

0V

temperatura de operare -50 ... 150 ° C (versiunea canalului)

0E

rezistent la presiune 20 mbar ... 10 bari și -50 ... 150 ° C (versiune canal)

ED

rezistent la presiune de până la 10 bar și -25 ... 110 ° C (supapă cu bilă)

KH

rezistent la amoniac -50 ... 150 ° C (versiunea canalului)

1E

temperatura de operare -80 ... 200 ° C (construcție în două părți)

0H

construcție cu izolație termică -80 ... 200 ° C

TH

Interval de ieșire 1

vezi Tabelul 5



Interval de ieșire 2

vezi Tabelul 5



Putere

6...30 VDC / 6...26 VAC

6

15...30 VDC / 13...26 VAC

F

10...30 VDC

A

Filtre pentru versiunile K și Z.

(filtre disponibile, consultați informațiile despre produs F5.1)

Filtru din oțel inoxidabil sinterizat ZE13 (standard) IP65

13

Oțel inoxidabil sinterizat cu membrană PTFE ZE26, IP65

26

Filtru deschis din oțel ZE04 de înaltă calitate și capac IPFE PT00

94

Sinterizat cu PTFE

29

Filtru din oțel inoxidabil cu filtru PTFE montat

28

Filtre până la versiunea W (filtre disponibile vezi informațiile despre produs F5.1)

Filtru de protecție din plastic, finisaj metalic deschis, conductiv

16

ZE16 cu capac PTFE

9G

ZE16 cu plasă de filtru din oțel inoxidabil introdus (ZE17)

17

Filtru cu membrană ZE20

20

Filtru de oțel inoxidabil sinterizat cu pori fini ZE21

21

Tip de conexiune și caracteristicile proiectului

Cu afișaj

xDx

Lungimea cablului, partea senzorului - > 1,5 m emițător

1Kx

Lungimea specială a cablului în m (în trepte de 0,5 m, max. 5 m)

yyx

Altul (tip special)

YYY



Intervalele de ieșire ale senzorilor din seria B.   corespunzătoare intervalelor de traductoare din seria A. Parametrii specificați ai cantităților fizice sunt calculate pe baza valorilor de umiditate și temperatură măsurate. Toleranțele așteptate sunt deci bazate pe limitele de toleranță ale valorilor măsurate.

Umiditate

0…100 % r.h

F1

Temperatura

-60…160°C

66

-80…200°C

82

-50…150°C

59

-40…85°C

48

P100  1/3 DIN kl. B pentru seria B

C2

P100 1/3 DIN clasa B

Pentru piese cu senzor SV (Z) KA ... pentru seria A.

P2

Punct de rouă

-20…70°C

D2

Entalpie

0…80KJ/Kg

H1

Coeficientul de amestecare

0…100 g/kg saer uscat

X3

Umiditate absolută

0…20g/m3

A1

Temperatura umedă a termometrului

-10…50°C

W1

Fără ieșire

Ieșire neconectată

00



mai puțin
