Producător: Galltec Mela Sensortechnik

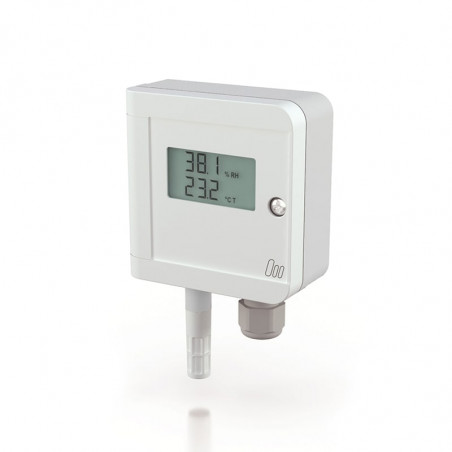

Senzori de umiditate și temperatură SERIA D

  • Element de măsurare dinamic MELA® pentru măsurarea umidității
  • Diferite tipuri de rezultate
  • Modul calibrat d pentru măsurarea umidității și temperaturii
  • Reglarea la locul de instalare
  • Ușor de asamblat
  • Temperatura de lucru până la 60 ° C
Cea mai importantă parte a senzorilor din seria D este modulul D calibrat digital, care prelucrează separat valorile de umiditate și temperatură măsurate. Valorile măsurate sunt comparate cu valorile stocate în procesul de calibrare de către modulul D și transferate în sistemul electronic unde sunt convertite în semnale standard de curent și tensiune.

Pentru a obține o bună circulație a aerului la elementul de măsurare, partea de măsurare a senzorului a fost separată de electronice.
Carcasele senzorilor din versiunea camerei au un mecanism de închidere simplu și eficient. După instalarea părții de bază, partea exterioară care conține electronice poate fi presată ușor fără scule.

Date tehnice:
Umiditate
Interval de măsurare 0...100%rh
Element de măsurare capacitiva FE09
Precizia măsurătorii
(40...60%rh pentru 23°C) ±2,5% rh
(10...40%rh și  60...90%rh
pentru 23°C)		 ±3% rh
Influența ternperaturii
40°C		 ±0,05%rh/K

Temperatura
Element de măsurare Pt1000
Interval de măsurare (ieșiri) -0...+50°C
  -30...+70°C
  0...+100°C
Alte intervale la cerere
Precizia măsurătorii
Senzor cu semnal activ:

cu tensiune de ieșire
la 10 ... 40 ° C

 ±0,25 K

cu ieșire curentă
la 10 ... 40 ° C

 ±0,4 K
Ieșirea temperaturii 40°C ±0,01 K/K
Date generale:
Mediu de măsurare Aer neagresiv, fără presiune

Temperatura de lucru -30...+60°C
Temperatura de depozitare -40...+85°C
Conexiune conectori
diametrul cablului max. 1,5mm2
diametrul cablului max. 7mm
  (recomandat 5mm)
Gradul de protecție IP30D
Material pentru carcasă ABS
Culoarea carcasei RAL 9003
Opțiuni
Afișare:
  2 linii
  3 cifre + 1 zecimala
  dimensiunile afișajului 21 x 40 mm

Date electrice
Ieșiri 0...1V DC
  0...10V DC
  4...20mA
(Rezultate pasive la cerere)
Putere Vezi tabelul tip
Consum curent (pentru tensiunea de ieșire) tip. 7mA
Sarcina R (pentru ieșire curentă) , napięcie zasilania = tensiunea de alimentare
Sarcină rezistentă min
(pentru tensiune de ieșire) >10 kΩ
Compatibilitate electromagnetică ref. EN 61326-1
  conform EN 61326-2-3
Diagrama de încărcare pentru ieșirea curentă
Wykres Czujniki wilgotności i temperatury SERII D


Codul comenzii
1-2-3-4-5,6-7,8-9,1-11-12,13-14,15,16

Tip Descriere Opțiuni Codul comenzii
1 Seria Seria D D
2 Natură pace I
perete W
canal K
3 Ieșiri fizice un canal de umiditate F
două canale, ieșire activă K
un canal de temperatură T
4 Semnale de ieșire 0...1V 1
0...10V 2
4... 20mA 3
5, 6 Versiuni speciale Standard 0
7, 8 Canalul valorilor măsurate 1 umiditate relativă 0 ... 100% F1
umiditate absolută 0 ... 100g / m3 A3
umiditate absolută 0 ... 20g / m3 A1
temperatura -30... +70oC 37
temperatura 0... 100oC 1
temperatura 0... 50oC 5
temperatura punct critic - 20...70oC D2
Entalpie 0...80 kJ/kg H1
temperatura umedă W1
temperatura -10...50oC
nici un semnal 0
9,1 Canalul valorii 2 măsurate umiditate relativă 0 ... 100% F1
umiditate absolută 0 ... 100g / m3 A3
umiditate absolută 0 ... 20g / m3 A1
temperatura -30... +70oC 37
temperatura 0... 100oC 1
temperatura 0... 50oC 5
temperatura punct critic - 20...70oC D2
Entalpie 0...80 kJ/kg H1
temperatura umedă W1
temperatura -10...50oC
nici un semnal 0
11 Tensiunea de alimentare 6...30VDC sau 6...26VAC 6
(ieșire 0...1V)
15...30VDC sau 13...26VDC F
(ieșire 0...10V)
10...30VDC A
(ieșire 4...20mA)
12,13 Tip filtru ZE 08 plastic cu membrană 8
ZE 05 teflon 5
14, 15, 16 Suplimentar Standard 000 0
interfață USB Uxx U
versiune fără afișaj x01 01
versiune cu afișaj xD1 D1


Comandă probă

DWK 3 00 F1 05 A 08 001



Dimensiuni [mm]

DI

DW

DK
mai puțin
Citeste mai mult

Trimite o cerere
