Seria ALP/T 20 output pentru printare si sudare

Seria ALP/T 20 output pentru printare si sudare


Date tehnice:
Domeniul de capacitate:
100µF până la 68000µF
Toleranță de capacitate:
-10% + 30%
Interval de tensiune:
10 V până la 450 VDC
Interval de temperatură:
-40°C până la 85°C
Dimensiuni carcase:
25x35mm până la 40x105mm

Dimensiunile carcasei în mm

SERIA ALP/T 20 WYPROWADZENIA DO DRUKU ORAZ DO LUTOWNIA wymiar
Codul carcasei D
±1		 L
±2		 Cleme de fixare
AA 25 35

V2/H1
AB 25 45

V2/H1
BB 30 45

-
CB 35 45

V3/H2
CD 35 55

V3/H2
DB 40 45

V9
DD 40 55

V9
DE 40 75

V9
DF 40 105

V9

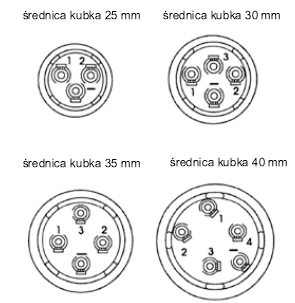

ALP Distribuție pinout



Atenție:
Terminalul 1 pol pozitiv

Conduce în seria ALP în funcție de diametrul cupei




Tabel. Durata de viață în ceea ce privește temperatura de funcționare la tensiune și curent nominal

Diametrul cupei
[mm]		 Durata de viață
[h]
25 12000
30 15000
35 18000
40 26000

Tensiune
[VDC]		 Capacitate
[µF]		 Dimensiuni
[mm]		 ESRmΩ la 20°C
100 Hz		 Curent repetitiv
[A] la 85°C		 Tip
100[Hz] 10[kHz]
10 4700 25x35 74 50 2,6

AL-20A472AA010
10 6800 25x45 51 37 3,4

AL-20A682AB010
10 10000 30x45 39 29 4,3

AL-20A103BB010
10 15000 35x45 35 26 5

AL-20A153CB010
10 22000 35x55 27 21 6,2

AL-20A223CD010
10 22000 40x45 36 27 5,4

AL-20A223DB010
10 33000 40x55 29 22 6,5

AL-20A333DD010
10 47000 40x75 20 17 8,8

AL-20A473DE010
10 68000 40x105 15 14 11,6

AL-20A683DF010
16 3300 25x35 75 50 2,5

AL-20A332AA016
16 4700 25x45 52 37 3,4

AL-20A472AB016
16 6800 30x45 40 30 4,3

AL-20A682BB016
16 10000 35x45 36 27 4,9

AL-20A103CB016
16 15000 35x55 28 21 6

AL-20A153CD016
16 15000 40x45 36 27 5,4

AL-20A153DB016
16 22000 40x55 29 22 6,5

AL-20A223DD016
16 33000 40x75 20 17 8,8

AL-20A333DE016
16 47000 40x105 15 14 11,6

AL-20A473DF016
25 2200 25x35 78 52 2,5

AL-20A222AA025
25 3300 25x45 53 38 3,3

AL-20A332AB025
25 4700 30x45 42 31 4,2

AL-20A472BB025
25 6800 35x45 37 28 4,9

AL-20A682CB025
25 10000 35x55 28 21 6

AL-20A103CD025
25 10000 40x45 36 27 5,4

AL-20A103DB025
25 15000 40x55 29 22 6,5

AL-20A153DD025
25 22000 40x75 20 17 8,8

AL-20A223DE025
25 33000 40x105 15 14 11,6

AL-20A333DF025
40 1500 25x35 112 68 2

AL-20A152AA040
40 2200 25x45 76 51 2,8

AL-20A222AB040
40 3300 30x45 57 41 3,6

AL-20A332BB040
40 4700 35x45 48 35 4,3

AL-20A472CB040
40 6800 35x55 36 27 5,4

AL-20A682CD040
40 6800 40x45 45 33 4,8

AL-20A682DB040
40 10000 40x55 35 27 5,9

AL-20A103DD040
40 15000 40x75 25 20 7,8

AL-20A153DE040
40 22000 40x105 18 16 10,6

AL-20A223DF040
63 1000 25x35 122 74 2

AL-20A102AA063
63 1500 25x45 83 54 2,7

AL-20A152AB063
63 2200 30x45 57 41 3,5

AL-20A222BB063
63 3300 35x45 48 35 4,3

AL-20A332CB063
63 4700 35x55 36 27 5,4

AL-20A472CD063
63 4700 40x45 45 33 4,8

AL-20A472DB063
63 6800 40x55 35 27 5,9

AL-20A682DD063
63 10000 40x75 25 20 7,8

AL-20A103DE063
63 15000 40x105 19 16 10,3

AL-20A153DF063
100 470 25x35 342 300 1,2

AL-20A471AA100
100 680 25x45 229 210 1,7

AL-20A681AB100
100 1000 30x45 160 150 2,2

AL-20A102BB100
100 1500 35x45 117 120 2,8

AL-20A152CB100
100 2200 35x55 84 90 3,5

AL-20A222CD100
100 2200 40x45 96 110 3,3

AL-20A222DB100
100 3300 40x55 70 75 4,1

AL-20A332DD100
100 4700 40x75 49 55 5,6

AL-20A472DE100
100 6800 40x105 34 40 7,7

AL-20A682DF100
200 150 25x35 1000 770 0,75

AL-20A151AA200
200 220 25x45 680 525 1

AL-20A221AB200
200 330 30x45 460 360 1,29

AL-20A331BB200
200 470 35x45 320 250 1,67

AL-20A471CB200
200 680 35x55 220 170 2,22

AL-20A681CD200
200 680 40x45 220 170 2,25

AL-20A681DB200
200 1000 40x55 130 115 3

AL-20A102DD200
200 1500 40x75 90 85 4,15

AL-20A152DE200
200 2200 40x105 60 60 5,88

AL-20A222DF200
250 100 25x35 1800 1300 0,6

AL-20A101AA250
250 150 25x45 1100 850 0,8

AL-20A151AB250
250 220 30x45 750 550 1

AL-20A221BB250
250 330 35x45 500 400 1,4

AL-20A331CB250
250 470 35x55 360 290 1,8

AL-20A471CD250
250 470 40x45 420 350 1,8

AL-20A471DB250
250 680 40x55 250 190 2,3

AL-20A681DD250
250 1000 40x75 170 140 3

AL-20A102DE250
250 1500 40x105 130 120 3,9

AL-20A152DF250
400 47 25x35 2800 2200 0,4

AL-20A470AA400
400 68 25x45 1700 1350 0,6

AL-20A680AB400
400 100 30x45 1100 850 0,8

AL-20A101BB400
400 150 35x45 725 525 1,1

AL-20A151CB400
400 220 35x55 500 350 1,4

AL-20A221CD400
400 220 40x45 600 420 1,3

AL-20A221DB400
400 330 40x55 340 230 1,9

AL-20A331DD400
400 470 40x75 240 160 2,8

AL-20A471DE400
400 680 40x105 230 160 3

AL-20A681DF400
450 22 25x35 7000 5000 0,26

AL-20A220AA450
450 33 25x45 5000 3600 0,31

AL-20A330AB450
450 47 30x45 3500 2800 0,37

AL-20A470BB450
450 68 35x45 3000 2000 0,5

AL-20A680CB450
450 100 35x55 2000 1500 0,65

AL-20A101CD450
450 150 40x45 1500 950 0,83

AL-20A151DB450
450 220 40x55 900 650 1,16

AL-20A221DD450
450 330 40x75 550 420 1,67

AL-20A331DE450
450 470 40x105 500 300 2,1

AL-20A471DF450

Atenție:

Plumb:
P - pentru tipărire
T - pentru lipire
Exemplu de desemnare:
• pentru imprimare: ALP20A 103DE 063
• pentru lipire: ALT20A 103DE 063

mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
