Seria DCFLEX.
  • Seria DCFLEX.

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: PEM

Seria DCFLEX.

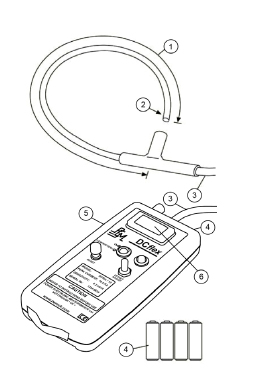

Dc flex este o sondă DC ușor de utilizat, flexibilă și extensibilă. Potrivit pentru măsurarea curenților de 2kA și mai mari. Sonda efectuează o singură măsurătoare (instantanee) cu o precizie de 1%.

Caracteristici:
- subțire, flexibil, fără decupaj, permite instalarea ușoară în spații limitate
- precizie: ± 1%
- măsurare intrinsecă sigură, galvanică izolată
- baterie alimentată, afișaj instalat în carcasă, nu este nevoie de contoare suplimentare sau osciloscop
- foarte ușor de utilizat

Aplicatii:
- topirea metalelor
- protecție catodică
- hidrogenare
- măsurarea curentului la conexiunile cu curent continuu între utilizatorii mari
- măsurarea curentului pe conectorii de curent continuu în convertizoarele cu unități mari
- electroplacare
- verificarea funcționării șocurilor și a traductoarelor de curent

Date tehnice:
Semnal de ieșire:
1.999V (pentru curent maxim)
Curent max:
9.999 / 19.99 / 29.99 / 39.99 kA
(Alte intervale curente disponibile la cerere.)
Precizie

- ghid central in bucla:
±0.4% valoarea măsurată
- abaterea conductorului în spațiul de 20cm2 de centrul buclei:
±0.5% w. m.
- eroare de citire:
0.1% curent max.
- coeficientul de temperatură:
-0.15% / °C pentru bobină ± 0,017% / ° C pentru amplificator
- incertitudine suplimentară de măsurare rezultată din ext. interferențe:
10A pk-pk
(de exemplu, pentru versiunea 10kA - 0,1%, pentru versiunea 40kA - 0,025%)
Măsurarea derivării:

- derivă inițială:
0.025% w.m. / sec
- derivă de ieșire:

(Din momentul fixării bobinei până la declanșarea măsurătorii)
Parametri bobină și cablu:
Circumferința bobinei:
1000 sau 1000mm
Secțiunea bobinei:
8.5mm

Tensiune de izolare:
2kV

Intervalul de temperatură de funcționare:
0..120°C
Lungimea cablului:
1.5m
Parametri amplificator:
Tensiune de alimentare:

4 x AA (1.5V baterii alcaline),
durata de viață > 100h
și o priză de 2,1 / 2,5 mm pentru alimentarea cu energie electrică
Dimensiuni:
înălțime = 183 mm, lățime = 93mm, adâncime = 32mm
Afișare:
1.999Vmax(4 cifre, rezoluție 0,001V)
(Variantă disponibilă alternativ cu ieșire pentru osciloscop sau multimetru.)
DC FLEX

Număr de catalog:

Curent nominal:
10 - 10 kA
20 - 20 kA
30 - 30 kA
40 - 40 kA
Circumferința bobinei:
1000 - 1000mm
2000 - 2000mm

mai puțin
