SERIA M - Senzori în miniatură

Senzori compacti de umiditate / temperatură cu conexiune prin cablu sau mufă

Senzori adaptati special la sarcinile de masurare, unde avem de-a face cu un spatiu limitat. Sunt potrivite pentru măsurarea umidității relative și a temperaturii în aer și alte gaze neagresive. Nu se recomandă utilizarea acestor senzori în aplicații externe. Senzorii se bazează pe elementele capacitive în miniatură din seria CallHT. Acestea sunt echipate cu filtre și, în funcție de versiune: un conector cu 4 pini (MCK ... 4S0) sau un cablu de 1,5 m (MC (P) K ... 1 Kn) montat permanent. Ca opțiune, cablurile de lungimi diferite sunt de asemenea disponibile pentru modelul MCK ... 4S0. Acești senzori sunt caracterizați de stabilitate pe termen lung, histereză mică și parametri dinamici buni.

DATE TEHNICE:


Umiditatea relativă:
0 … 100% rh
Rezoluție
0,5% rh
Precizie
±2,5% rh (10 … 40 oC, 10 … 90% rh) ± 1 cifră pentru celelalte intervale ±5% rh ± 1 cifră
Influența temperaturii
±0,1% rh/K sub 10oC și peste 40oC
Temperatura
Interval de măsurare
-40oC pana la 100oC (vezi tabelul cu opțiunile disponibile)
Rezoluție
0.125˚C
Precizie
±0,5 K la 23oC ± 1 cifră (detalii pe grafic)
Alte date
Tensiunea de alimentare
5 … 30V DC
Ieșire:
MC(P)K1
2 x 0 … 1V (la RL ≥ 100kΩ)
MC(P)K6
digital (similar cu I2C) tensiunea modbus 3,3V DC
Temperatura de depozitare
-40 … 85oC
Temperatura de lucru
-40 … 85oC
Temperatura de operare (senzori cu cablu)
-20 … 70˚C
Consumul de energie
< 250 μA
Grad de protecție
Senzori cu filtru ZE05
IP40/IP64 (versiuni cu cablu)
Senzori cu carcasă de protecție ZE07
IP00
Senzori cu carcasă de protecție ZE08
IP30
Lungimi maxime ale cablului:
MC(P)K1
5m la RL ≥ 100kΩ1)
MC(P)K6
0,5m pentru frecvențe de 100kHz1)
1) cabluri mai lungi posibile în funcție de sarcină și frecvența ceasului



Seria
Senzori compacti
M
Desen
Cu extensie de tub
P
Conexiune directă prin mufă sau cablu
C
Semnal măsurat
Umiditatea și temperatura relativă
K
Semnal de ieșire
0..1 V
1
I2C
6
Versiune specială
Nimic
00
Etanșare pentru cerințe mai mari
0S
Intervalul de umiditate
0...100 % rh
F1
Interval de temperatură
-30...70 °C
37
-20...80 °C
28
0...100 °C
01
-40...60 °C
46
-40...85 oC (I2C)
48
Tensiunea de alimentare
5...30 VDC
5
Filtru
Filtru PTFE ZE05
05
Deschideți ZE07 (standard)
07
Cu membrană ZE08
08
Tip conexiune
Priza 4-pin
4S0
Fir0,5m
0K(n)
Fir1,5 m
1K(n)
Lungimea cablului în m
yy(n)
Alte cerințe
Xyy

n: extensie suplimentară a tubului în funcție de tipul și designul senzorului
(n) = 0 fără extensie
(n) = 1 lungime totală a senzorului 53mm
(n) = 4 lungime totală a senzorului 95 mm

Manual de instrucțiuni

Senzorul trebuie instalat într-un loc cu umiditate caracteristică. Evitați instalarea lângă încălzitoare, ferestre sau pe pereții exteriori. În general, senzorii nu necesită întreținere. Dacă filtrul PTFE este contaminat cu praf, grăsime sau ulei, poate exista un efect negativ asupra comportamentului dinamic. În acest caz, capul senzorului din versiunea cu un dop trebuie deconectat de la cablu, apoi curățat prin suflarea impurităților sau spălarea ușoară cu apă distilată. După scoaterea filtrului, acordați o atenție deosebită atingerii elementului sensibil de măsurare, deoarece acest lucru poate deteriora senzorul. Valoarea corectă poate fi citită după ce senzorul s-a uscat complet; aceeași notă se aplică atunci când roua cade pe senzor.

Grafice

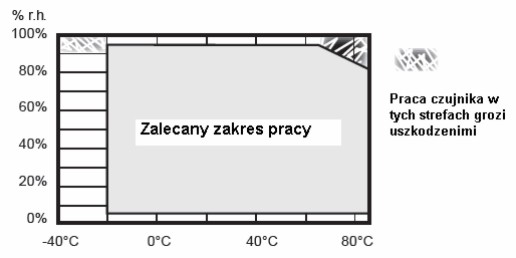

Domeniul de muncă UMIDITATE

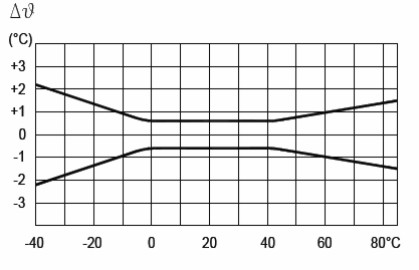

Precizia temperaturii senzorului
Zakres pracy WILGOTNOŚĆ Dokładność temperaturowa czujnika

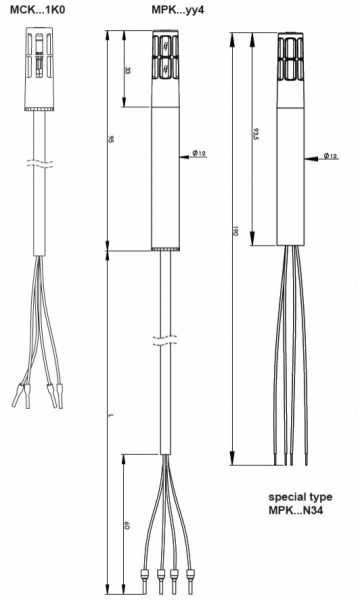

Dimensiuni:
SERIA M - Czujniki miniaturowe wymiar /files/pl/katalog/2012/Automatyka/Czujniki-Przetworniki/Czujniki_wilgotnosci_i_temperatury/wym_mck1k0.jpg

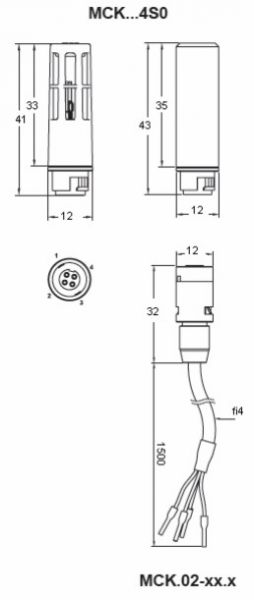

Cum să comandați cablul:

Schema de culori pentru ieșirile senzorului MCK ... 4S0

Configurare pentru versiunea cu cablu:
Interval de măsurare [oC]
Culoare
Verde
-20... 80
Roșu
-30...70
Negru (niciunul)
-40... 60
Galben
-40... 85
Alb

În plus: sigilare
pentru cerințe sporite
Albastru
Variabil
Pin
Configurație analogică
Configurație digitală
Culoarea ghidului
UB +
1
5...30VDC
+ UB
verde (roșu)
UB -(GND)
2
GND
GND
maro (maro)
Umiditate
3
0… 100% rh
SDA
alb (negru)
Temperatura
4
1)
SCL
galben (portocaliu)

1) Depinde de intervalul de temperatură selectat




Protocol pentru MC (P) K6. * (Ieșire similară pentru I2C)

Microcontrolerul trimite o comandă de citire de 1 octet

S
1
0
0
1
0
0
0
0
A
0
0
0
0
C
4
C
3
C
2
C
1
A
P
C
4
C
3
C
2
C
1

0 0 0 0 Citirea umidității
0 0 1 0 Citirea temperaturii Byte 1
0 0 1 1 Citirea temperaturii Byte 2


Microcontrolerul solicită un octet de date conform comenzilor de control și citire

S 1 0 0 1 0 0 0 1
A
D 7
D 6
D 5
D 4
D 3
D 2
D 1
D 0
 N A P

  De la senzor
D D D D D D D D
7 6 5 4 3 2 1 0
0 0 0 0 0 0 0 0 Umiditate
1 1 1 1 1 1 1 1
0 0 0 0 0 0 0 0 Temperatura Bye 1
1 1 1 1 1 1 1 1
X X X X 0 0 0 0 Temperatura Byte 2
1 1 1 1




Umiditate = umiditate zecimală * 0,5
Temperatura = (temperatura zecimală * 0,125) -40
(valoare temp. DW zecimală = Byte DW 1+ Byte DW 2 * 256)

Simbol
Parameteri
min
max

T-BUF idle period between BUS actions 4,7   µs
I-D: SU data set-up time 250   ns
1-D:HD data hold time 50   ns
1-ST:HD start hold time 4   µs
1-ST:SU start set-up time 4,7   µs
1-SCL:L SCL „Iow“ time 4,7   µs
T-SCL:H SCL „high“ time 4   µs
ISCL SCL frequency   100 kHz
t r SD A, SCL LO W/HIGH time   1 µs
t f SD A, SCL HIGH/LOW time   0,3 µs
T-STO:SU stop set-up time 4   µs
T-SP interference signal rejection   100 ns
CL capacity SD A, SCL BUS (internal pull-up 120 kQ)   10 pF
T-MUPD     150 ms
T-SMPL     5 ms
T-Hold blocking time after device access 200   ms
