Seria RECTI-3PH

Seria RCTi-3ph este destinată instalării permanente, echipată cu lumină subțire,
Bobine Rogowski flexibile și întinse. Oferă precizie de măsurare a curentului foarte bună
într-o bandă de frecvență largă. Semnalul de ieșire de la traductor este valoarea tensiunii instantanee proporțională cu curentul măsurat. Seria RCTi-3ph este dedicată aplicațiilor care utilizează măsurarea și analiza calității energiei electrice și a armonicilor sale. În plus, este utilizat ca dispozitiv de cooperare
cu toate tipurile de osciloscoape, înregistratoare, precum și carduri de colectare a datelor.

Caracteristici:

  • instalare ușoară în locuri greu accesibile;
  • viteza de asamblare și demontare datorită proiectării deschise a bobinei;
  • non-invaziv - nu se ia energie din circuitul testat;
  • dimensiunea bobinei poate fi selectată indiferent de testul curent;
  • niciun efect de saturație magnetică;
  • dispozitiv intrinsec sigur;
  • costuri reduse ale măsurătorilor de curent mediu și mare;
  • fiecare dispozitiv este furnizat cu un certificat de calibrare;
  • Marca CE;
  • conformitatea cu EMC EN 61326-1 2006;
  • conformitatea cu IEC61010-1: 2001.

Date tehnice:

  • frecvență de până la 1Mhz, pentru măsurarea unor armonici mai mari și a unor forme complexe de undă;
  • 2kVdc energie electrică izolată
  • rezistența dielectrică a bobinei 2kVpeak (4kVrms / 50Hz / 60s)
  • montare pe șină sau panou DIN;
  • fără materiale magnetice - liniaritate excelentă < 0,1% din citire.

Opțiune:

  • posibilitatea de a conecta bobina la integrator folosind un cablu detașabil cu terminale BNC;

Curent efectiv nominal [Arms] 250, 500, 800, 1000, 1600, 2000, 2500, 3000, 4000, 5000, 8000,
10000, 16000, 20000, 25000, 30000, 40000, 50000
Semnal de ieșire pentru curent nominal

5,0Vrms (±7,07V peak)
Interval de măsurare 150% curent nominal (±10,6V peak)
Tensiunea de alimentare 12Vdc (-10%) până la 24Vdc (+20%)
Putere maximă de intrare 1,2W
Temperatura de lucru -5°C  până la +65°C (integrator)
-20°C  până la +80°C (bobină și cablu)
Banda de frecvență (-3dB) (<2000A) 0,6Hz  până la 1MHz (300mm) 600kHz (700mm)
(≥2000A) 0,2Hz  până la 1MHz (300mm) 600kHz (700mm)
Banda de frecvență 50Hz <2000A) 0,9±0,1 grade
(≥2000A) 0,4±0,1 grade
Precizie ±1,0% valoarea măsurată (între 5 și 150% pe scară completă, 25 ° C)
Sarcina de ieșire >10,0kΩ
Lungimea bobinei 300mm, 500mm lub 700mm (Posibilitatea selectării individuale a unei lungimi diferite)
Lungimea cablului 1m sau 2,5m (Posibilitatea selectării individuale a unei lungimi diferite)

Conexiune electrică:

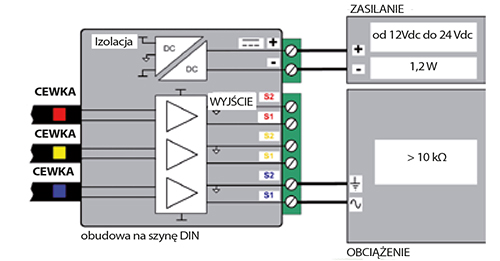

Seria RCTi-3ph podłączenie elektryczne
Număr de catalog:
Curent nominal [A]:
250, 500, 800, 1000, 1600, 2000, 2500, 3000, 4000, 5000, 8000, 10000, 16000, 20000, 25000, 30000, 40000, 50000
Lungimea cablului [m]:
1
2,5
.... individual diferit
Lungimea bobinei [mm]:
300
500
700
.... individual diferit
Opțiune:

BC - opțiune cu cablu detașabil cu terminale BNC
Dimensiuni [mm]:

mai puțin
