RCTRMS seria
  • RCTRMS seria

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: PEM

RCTRMS seria

Seria RCTrms este destinată instalării permanente, echipată cu o bobină subțire, ușoară, flexibilă și filetată Rogowski. Traductorul măsoară
cu o precizie foarte bună valoarea AC efectivă (rms adevărate). Semnalul de ieșire este semnalul de 4-20mA utilizat
în aplicații industriale, ceea ce face ca seria RCTrms să fie perfectă pentru controlul și monitorizarea proceselor. Este utilizat cu sisteme SCADA, PLC, înregistratoare de date și dispozitive de protecție.

Caracteristici:

  • instalare ușoară în locuri greu accesibile;
  • viteza de asamblare și demontare datorită structurii deschise a bobinei;
  • dimensiunea bobinei poate fi selectată indiferent de testul curent;
  • niciun efect de saturație magnetică;
  • dispozitiv intrinsec sigur;
  • fiecare dispozitiv este furnizat cu un certificat de calibrare;
  • Marca CE;
  • conformitatea cu EMC EN 61326-1 2006;
  • conformitatea cu IEC61010-1: 2001.

Date tehnice:

  • frecvență de până la 1Mhz, pentru măsurarea unor armonici mai mari și a unor forme complexe de undă;
  • 2kVdc energie electrică izolată
  • rezistența dielectrică a bobinei 2kVpeak (4kVrms / 50Hz / 60s)
  • montare pe șină sau panou DIN;
  • fără materiale magnetice - liniaritate excelentă < 0,2% din citire

Opțiune:

  • carcasă turnată din aluminiu IP65;
  • conectarea bobinei la integrator folosind un cablu detașabil cu terminale BNC;


Curent efectiv nominal [Arms] 100, 250, 500, 800, 1000, 1600, 2000, 2500, 3000, 4000, 5000, 8000,10000,16000, 20000, 25000, 40000, 50000
Semnal de ieșire pentru curent nominal

4 ÷ 20mA
Interval de măsurare 150% curent nominal (28mA)
Tensiunea de alimentare 12Vdc (-10%) până la 24Vdc (+20%)
Putere maximă de intrare 0,7W
Temperatura de lucru -5°C până la +65°C (integrator)
-20°C până la +80°C (bobină și cablu)
Banda de frecvență (-3dB) 2Hz până la 100kHz
Timp de răspuns maxim (10 do 90%) 1000ms
Precizie ±1.5% valoarea măsurată (10% la 150% pe scară completă, 25 ° C)
Sarcina de ieșire <300Ω
Lungimea bobinei 300mm, 500mm lub 700mm (Posibilitatea selectării individuale a unei lungimi diferite)
Lungimea cablului 1m sau 2,5m (Posibilitatea selectării individuale a unei lungimi diferite)

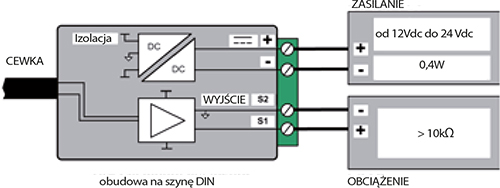

Conexiune electrică:
Seria RCTrms podłączenie elektyczne
Număr de catalog:
Curent nominal [A]:
250, 500, 800, 1000, 1600, 2000, 2500, 3000, 4000, 5000, 8000, 10000, 16000, 20000, 25000, 30000, 40000, 50000
Lungimea cablului [m]:
1
2,5
.... individual diferit
Lungimea bobinei [mm]:
300
500
700
.... individual diferit

Opțiune:
BC - opțiune cu cablu detașabil cu terminale BNC

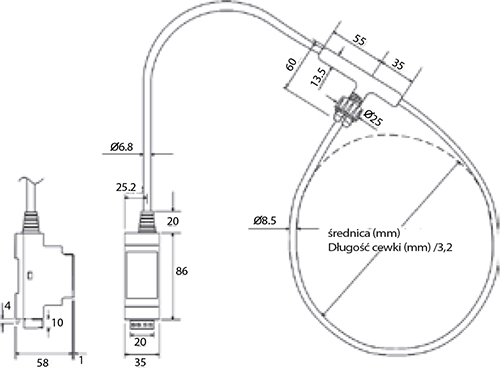

Dimensiuni [mm]:

mai puțin
