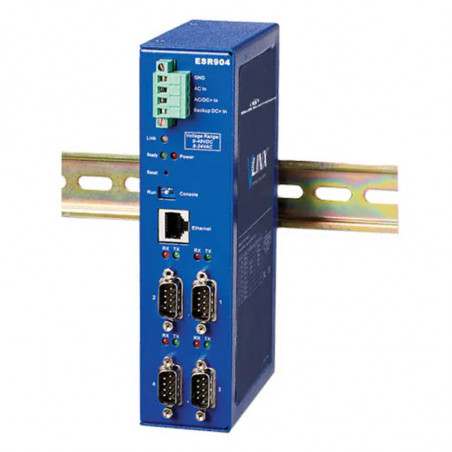

Server port serial multi-port RS232/RS422/R485-ETHERNET-atela DIN-ESR901/ESR902/ESR904
  • Server port serial multi-port RS232/RS422/R485-ETHERNET-atela DIN-ESR901/ESR902/ESR904

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: B&B Electronics

Server port serial multi-port RS232/RS422/R485-ETHERNET-atela DIN-ESR901/ESR902/ESR904

- Conectarea porturilor seriale 1, 2 sau 4 la Ethernet
- Carcasă IP 30, montată pe șină DIN
- RS-232/422/485, modul duplex complet și jumătate
- Detectare automată a conexiunii Ethernet de 10/100 Mbps
- Drivere port virtuale COM pentru Windows NT / 98 / ME / 2000/2003 / XP și Vista


Przemysłowe serwery ethernetowe połączeń szeregowych

Descrierea funcțională
Sistemele industriale și comerciale de măsurare și control au adesea dispozitive autonome cu porturi seriale neutilizate. Serverele de conexiuni seriale B [&] B Electronics ESR permit conectarea acestor porturi la o rețea LAN sau WAN existentă, ceea ce oferă acces la mai multe informații și posibilitatea de a configura și gestiona aceste dispozitive și de a le repara din camera de control, birou sau de oriunde prin intermediul Rețele WAN Aceasta, la rândul său, vă permite să economisiți timp, să eliminați costurile și dificultățile care decurg din necesitatea furnizării unui laptop de diagnosticare către locuri la distanță, reci, murdare și greu accesibile pentru instalarea dispozitivelor. Serverele de conexiuni seriale ESR au fost create pentru a funcționa într-un mediu industrial. Sunt echipate cu o carcasă îngustă montată pe o șină DIN, cu certificat de protecție IP30. Funcționează cu curent alternativ sau cu curent continuu. Sunt echipate cu blocuri de alimentare. Ele chiar susțin curentul de urgență continuu.
Dispozitivul serial se conectează la portul serial ESR, care la rândul său se conectează la LAN. Un computer conectat la rețea „vede” dispozitivul prin rețea ca o conexiune serială virtuală. Serverele de conexiuni seriale ESR acceptă protocoalele TCP sau UDP și permit transmiterea și recepția datelor de la mai multe adrese IP. Există patru metode de configurare a serverelor de conexiune serială ESR: folosind Vlinx Management Software, un server de rețea, printr-o conexiune Telnet sau printr-o conexiune directă de consolă RS-232 folosind un program terminal.

Informatii despre comanda

Nr model Descriere

ESR-901

Server serial Ethernet cu 1 port serial.

ESR-902

Server serial Ethernet cu 2 porturi seriale.

ESR-904

Server serial Ethernet cu 4 porturi seriale.
Accessorii

MDR-40-12

Alimentare industrială într-o carcasă subțire (linie subțire)



Personal

• Un manual de instrucțiuni detaliat este furnizat pe CD-ul produsului.
• Software-ul de administrare a software-ului Vlinx TM Manager permite accesul facil la un server serial pentru a configura serverul și porturile sale, actualiza firmware-ul serverului și monitoriza starea și funcționarea porturilor. Odată lansat, Vlinx Manager caută și afișează toate serverele de conectare seriale disponibile în rețea. Funcția monitorizare port [Monitor port] vă permite să utilizați orice computer din rețeaua LAN / WAN pentru a vizualiza starea de transmisie a datelor și pentru a rezolva activ probleme. Funcția arată conexiunea stabilită a clientului cu serverul și adresa IP a clientului. Afișează numărul de octeți trimiși și primiți și starea liniei de reconciliere hardware a conexiunii.
• Serverele de conexiune serială ESR pot fi configurate din orice browser web (de exemplu, Internet Explorer) ca parte a unei rețele LAN / WAN. Acest lucru face posibilă gestionarea de la distanță a software-ului și a dispozitivului serial. Serverul permite, de asemenea, depanarea de la distanță.
• Serverele de conexiuni seriale Vlinx Serial permit conexiunea TCP automată în cazul unei întreruperi sau a unei pierderi a unei conexiuni Ethernet pe client sau server. După stabilirea unei conexiuni de testare, serverul trimite un semnal clientului la fiecare cinci secunde până la restabilirea comunicării. Fără această funcție, un dispozitiv care a pierdut conexiunea și a încetat comunicarea nu ar putea să se conecteze la rețea fără intervenția unui tehnician. Funcția de conectare test este disponibilă pentru porturile COM virtuale și conexiunile TCP direct cu adresa IP dată.

Specificatii

Conexiuni seriale
Rețea Ethernet
Interfețe seriale:
RS-232 (DTE), RS-422, RS-485 (2/4-fire)
Conectori de serie:
ESR901: TB i DB9 M (Optional)
ESR902: 2 x DB9 M
ESR904: 4 x DB9 M
Rata de transfer:
110 până la 230.4 kbps
Paritate:
Niciuna, paritate, ciudățenie, marker, spațiu
Biți de date:
5, 6, 7sau 8
Biți de oprire:
1, 1,5 sau 2
Buffer serial :
8 kb port
Notă: Manualul descrie
aspectul pinului și specificația semnalului.
Punct:
RJ-45 F
Rata de transfer:
10/100 Mbps, detectare automată 10BaseT sau. 1000BaseTx
Protocol:.
TCP, IP, ARP, DHCP, Telnet, HTTP, UDP ICMP
Configuratia:

Consola:.
Emulație RS-232 / VT100.
Telnet:
Emulație HyperTerminal w/VT100
ESP Manager:
Conform Win98, ME, 2000, 2003, XP,. NT i Vista.
HTTP:.
Site web încorporat.



Putere
Parametrii mediului
Voltaj:.
9 până la 48 V CC sau 8 până la 24 VAC.

Consumul de energie:

ESR901: 320 mA przy 12 VDC. ESR902: 340 mA przy 12 VDC. ESR904: 326mA przy 12 VDC.
Montarea:
Bloc terminal înlocuibil
Temp. de lucru:
-10 - 80 °C
Temp. vt.:
-20 - 85 °C
Umiditate:
5 - 95% fara condens
Dimensiuni

ESR901/902:
4,46x15,52x10,46 cm
ESR904:
4,46x18,03x10,46 cm
Carcasa:
IP 30
Aprobari:
CE, FCC
