Seturi glisante EMC
  • Seturi glisante EMC

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: FEUERHERDT

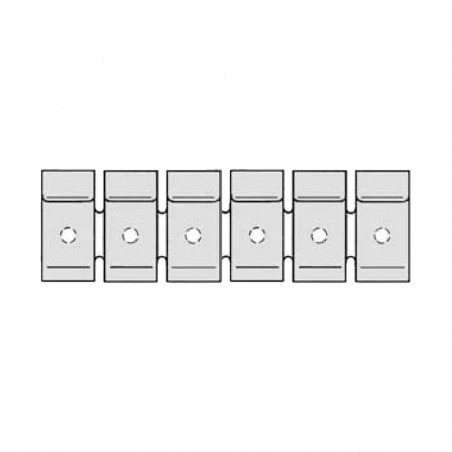

Seturi glisante EMC

Seturi glisante EMC

Descriere
Capacele pentru diapozitive pot fi utilizate pentru ecranarea carcasei, panourilor de filtrare și a altor elemente deschise frecvent. Este soluția optimă atunci când avem puțin spațiu liber. Instalarea este foarte simplă, deoarece aceste elemente sunt furnizate cu bandă adezivă cu două fețe. Nu este nevoie de lipire, nituire sau răsucire. Valorile de ecranare sunt foarte bune.
Pentru unde magnetice: la 14 KHz > 46dB.
Pentru o undă plană: la 10 GHz aproximativ 108 dB.
Plăcile glisante EMC au avantajul suplimentar că marginea curbă este terminată în canal, ceea ce previne deteriorarea.

Cereți o probă gratuită


Nakładki ślizgowe EMC

Formă a
[mm]		 b
[mm]		 Ø
[mm]		 L
[mm]		 P/N
V 19  4.32  0.46  1.5  406 9030*
        7620 9031*
V 20  4.32  0.46  1.5  406 9032*
        7620 9033*
V 21  5.79  0.56  1.5  406 9034*
        7620 9035*
V 22  8.71  0.81  1.5  608 9036*
        7620 9037*
* numai în versiunea CuBE

Benzi de împământare și protecție EMC
Nakładki ślizgowe EMC - W1, W2, W3, W4, W5
Formă a
[mm]		 b
[mm]		 C
[mm]		 H
[mm]		 B
[mm]		 S
[mm]		 L
[mm]		 P/N
W1 4.3 0.5 5.3 2.8 8.8 0.05 408 9040
W2 5.7 0.6 5.3 3.3 9.4 0.05 409 9041
W3 8.7 0.8 7.2 5.7 15.2 0.08/0.05 608 9042
W4 8.7 0.1 11.2 8.1 19.8 0.10 455 9043
W5 11.7 1.0 19.8 10.4 27.9 0.10 455 9044



Nakładki ślizgowe EMC W6, W7, W8, W9, W10
Nakładki ślizgowe EMC W6, W7, W8, W9, W10
Formă a
[mm]		 b
[mm]		 C
[mm]		 H
[mm]		 B
[mm]		 S
[mm]		 L
[mm]		 P/N
W6 4.3 0.5 5.4 2.5 8.1 0.09 408 9045*
W7 5.7 0.6 5.25 3.3 9.4 0.09 406 9046*
W8 3.9 0.8 7.4 5.6 15.2 0.09 455 9047*
W9 8.7 0.8 7.4 5.6 15.2 0.09 456 9048*
W10 5.7 0.6 5.45 5.15 8.4 0.05 409 9049
* numai în versiunea CuBE



Nakładki ślizgowe EMC W12
Formă a
[mm]		 b
[mm]		 C
[mm]		 H
[mm]		 B
[mm]		 S
[mm]		 L
[mm]		 P/N
W12 8.72 0.8 19.8 5.6 15.2 0.09 456 9051
Toate garniturile cu bandă dublă adezivă.



Nakładki ślizgowe EMC J1, J2, J3
Formă a
[mm]		 b
[mm]		 C
[mm]		 H
[mm]		 B
[mm]		 S
[mm]		 L
[mm]		 P/N
J1 3.56 1.22 16.0 5.8 19.6 0.13 407 9060*
J2 3.56 1.22 16.0 2.3 22.6 0.13 407 9061*
J3 3.56 1.22 16.0 3.3 22.6 0.13 407 9062*
* numai în versiunea CuBE



Nakładki ślizgowe EMC J4, J5, J6
Formă a
[mm]		 b
[mm]		 C
[mm]		 H
[mm]		 B
[mm]		 S
[mm]		 L
[mm]		 P/N
J4  3.56  1.22  16.0  2.3  23.4  0.13  406 9063*
J5  3.56  1.22  16.0  2.3  23.4  0.13  406 9064*
J6  3.56  1.22  16.0  2.3  23.4  0.13  406 9065*
* numai în versiunea CuBE



Nakładki ślizgowe EMC Z
Formă a
[mm]		 b
[mm]		 C
[mm]		 B
[mm]		 S
[mm]		 L
[mm]		 P/N
Z  1.65  0.76  4.1  9.1  0.13  407 9070
Lungimea L în funcție de dorințele clienților.


Instalarea glisantă a ecranului în benzi sau lungimi scurte

Nakładki ślizgowe EMC GK1, GK2
Formă a
[mm]		 b
[mm]		 S
[mm]		 P/N
GK 1  4.3  0.5  0.05  9701
GK 2  4.3  0.5  0.09  9702



Nakładki ślizgowe EMC GK5, GK6
Formă a
[mm]		 b
[mm]		 S
[mm]		 P/N
GK 5 4.3 0.5 0.05 9705
GK 6 4.3 0.5 0.09 9706



Nakładki ślizgowe EMC GK9
Formă a
[mm]		 b
[mm]		 S
[mm]		 P/N
GK 9 5.7 0.6 0.05 9709



Nakładki ślizgowe EMC GK13, GK14
Formă a
[mm]		 b
[mm]		 S
[mm]		 P/N
GK 13  6.4  0.8  0.08  9713
GK 14  6.4  0.127  0.13  9714



Nakładki ślizgowe EMC GK17, GK18
Formă a
[mm]		 b
[mm]		 S
[mm]		 P/N
GK 17  8.7  0.8  0.05  9717
GK 18  8.7  0.8  0.10  9718



Nakładki ślizgowe EMC GK21, GK22
Formă a
[mm]		 b
[mm]		 S
[mm]		 P/N
GK 21 8.7 0.8 0.08 9721
GK 22 8.7 0.8 0.10 9722
