Sigilii conductoare cu silicon imprimat pentru conectori
  • Sigilii conductoare cu silicon imprimat pentru conectori

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: TC SHIELDING

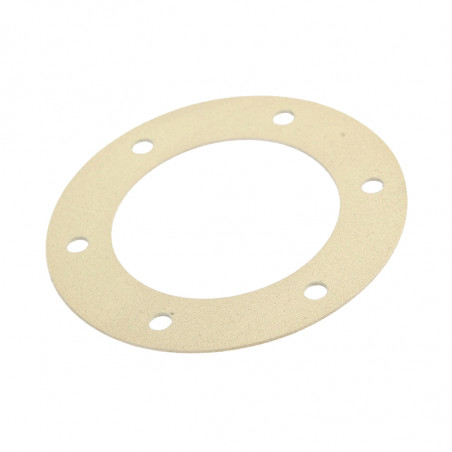

Sigilii conductoare cu silicon imprimat pentru conectori

Tehnologia imprimării sigiliilor conductoare este o tehnologie destul de nouă și foarte rentabilă în comparație cu   prin metode standard. Această tehnologie oferă un aport redus cu pierderi minime. Avantajele de bază ale acestei tehnologii sunt:

  • economisirea în   în comparație cu metodele standard  , de exemplu tăierea pieselor turnate   sau metodele de calandrare,
  • garniturile tipărite au crescut tensiunea de contact cu o sarcină mai mică,
  • garnitura poate fi tipărită pe o piesă de susținere conductivă (de exemplu, metal sau plastic), pentru o asamblare mai ușoară,

Cereți o probă gratuită



Avem trei variante ale sigiliului tipărit:

  • garnitură completă, este o garnitură de preț foarte atractivă. Dedicate pentru produse mici și   simple, fără găuri și  . Pierderea materialului este minimă, în timp ce grosimea standard este de 0,50 mm
  • garnitură perforată, metodă mai complicată din partea proiectării și construcției. Grosimi tipice posibile pentru a obține 1,00 / 1,50 mm
  • garnitura tipărită pe substrat, metoda este destinată garniturilor de dimensiuni mult mai mari  . Substratul poate fi un material precum: metal, plastic, sticlă, oferind o suprafață foarte plană și   subțire.

Parametri tehnici

Cod material (tip) 3A 3B 3D 3G 31 3J 3A/1
Tip de elastomer (Sil - silicon) Sil Sil Sil Sil Sil Sil Sil
Tipul materialului scufundat Ag/Ni Ag/Cu Ag/Al Ag Ag/szkło Ag/Gr Al
Culoare maro maro maro maro maro gri gri
Parametri electrici:
Rezistență (Ohm/cm2) 5 5 8 5 5 5 12
Eficiență de ecranare (dB), 10KHz 1 068 112 1 115 9 299 8 315 1 068 5 816
până la
700 MHz 121 1 283 1 226 1 007 9 148 1 218 6 531
(Min/Max)
Eficiență de protecție (dB),
200 KHz (pole - H)		 70 70 70 70 55 70 50
100 MHz (câmp - E) 105 115 110 115 95 95 72
500 MHz (câmp - E) 105 115 105 115 95 90 70
2 GHz (val plat) 100 115 100 115 95 90 65
10 GHz (val plat) 100 115 100 115 95 90 65

Cod material (tip) 3A/1 3B/1 3D/1 31/1 3J/2 3K/1
Tip de elastomer (Sil - silicon) Sil Sil Sil Sil Sil Sil
Tipul materialului scufundat Ag/Ni Ag/Cu Ag/Al Ag/szkło Ni/Gr Al
Culoare maro maro maro maro gri negru
Rezistență (Ohm/cm2) 5 5 1 1 5 20
Eficiență de protecție (dB), 10 KHz 9 082   9 815 8 699 8 699
până la
700 MHz 1 028   1 056 9 482 9 599
(Min/Max)
Eficiență de ecranare (dB), 200 KHz (câmp- H) 70 70 70 55 70 50

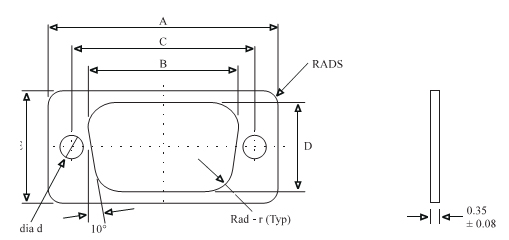

Garnituri pentru conectori D-SUB
Drukowane silikonowe uszczelki przewodzące pod złącza


Tip și - angrenaj Cod A
+/- 0,38 mm		 B
+/- 0,38 mm		 C
+/- 0,20 mm		 D
+/- 0,20 mm		 E
+/- 0,38 mm		 r
+/-0,20 mm		 R
+/- 0,20 mm
9 21 32,7 17,5 25 9,5 14 2 1,6
15 22 41 25,6 33,3 9,5 14 2 1,6
25 23 54,75 39,6 47,05 9,5 14 2 1,6
37 24 71,2 55,9 63,5 9,5 14 2 1,6
50 25 68,8 53 61,1 12 16,5 2 1,6

Comandă probă
PA-XX-XXX



Exemplu: PA - 3D - 021
PA - tipărit
3D - bărbierit argintiu
021 - conector d-sub, 9 - pol
Garnitură din silicon cu straturi de argint și aluminiu.

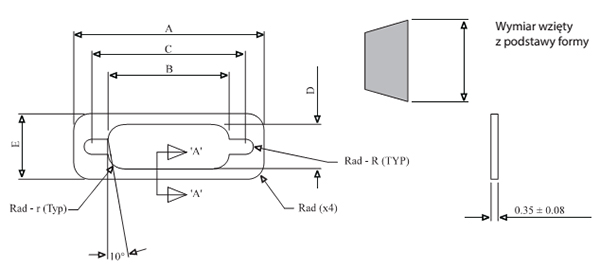

Garnituri pentru conectori D-SUB în miniatură

Drukowane silikonowe uszczelki przewodzące pod złącza


Tip și - angrenaj Cod A
+/- 0,38 mm		 B
+/- 0,38 mm		 C
+/-0,08mm		 D
+/- 0,18 mm		 E
+/- 0,38 mm		 d
+/-0,12 mm		 r
9 1 30,81 20,45 25 11,34 14,91 3,12 3,56
15 2 39,14 28,57 33,3 11,34 14,91 3,12 3,56
25 3 53,03 42,29 47,05 11,34 14,91 3,12 3,56
37 4 69,32 58,8 63,48 11,34 14,91 3,12 3,56
50 5 66,93 56,64 61,14 14,23 17,83 3,12 3,56

Comandă probă

PB-XX-XXX

Exemplu: PB– 3A - 001
PB - tipărit
3A - filme de argint
021 - conector d-sub, 9 - pol
Garnitură din silicon cu straturi de argint și aluminiu.

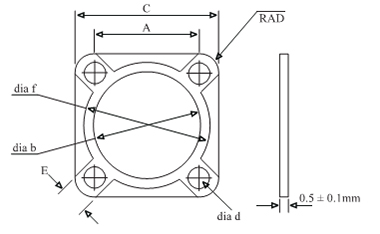

Garnituri pentru îmbinări militare

Drukowane silikonowe uszczelki przewodzące pod złącza


MIL-C-38999
Dimensiunea carcasei Cod A+/-0,20 mm b+/-0,20 mm C+/-0,25 mm d+/-0,15mm E+/-0,20 mm f+/-0,20 mm
8 1 15,09 16,25 21,34 3,43 7 20,75
9+10 2 18,26 19,3 24,51 3,43 7 23,8
11+12 3 20,62 22,48 26,92 3,58 7,5 26,98
13+14 4 23,01 25,78 29,29 3,43 7 30,28
15+16 5 24,61 29,05 31,95 3,96 7,5 33,55
17+18 6 26,97 32,25 34,32 3,96 7,5 36,75
19+20 7 29,36 35,18 38,1 3,58 7,5 39,68
21+22 8 31,75 38,35 41,28 3,58 7,5 42,85
23+24 9 34,93 41,53 44,45 4,37 8 46,03
25 10 38,1 44,7 47,63 4,37 8 49,2
MIL-C-5015/26482
8 11 15,09 12,95 22,23 3,96 7,5 17,45
10 12 18,26 16,08 25,4 3,96 7,5 20,58
12 13 20,65 19,3 27,79 3,58 7 23,8
14 14 23,01 22,48 30,18 3,96 7,5 26,98
16 15 24,61 25,65 32,54 3,96 7,5 30,15
18 16 26,97 29,08 34,93 3,96 7,5 33,58
20 17 29,36 32 38,1 4,37 8 36,5
22 18 31,75 35,18 41,28 4,37 8 39,68
24 19 34,93 38,35 44,45 5,16 9 42,85

MIL-C-5015
Dimensiunea carcasei Cod A+/-0,20 mm b+/-0,20 mm C+/-0,25 mm d+/-0,15mm E+/-0,20 mm f+/-0,20 mm
28 20 39,67 44,7 50,8 5,16 9 49,2
32 21 44,45 51,05 57,15 5,56 9,5 55,55
36 22 49,23 57,4 63,5 5,56 9,5 61,9
40 23 55,58 63,75 69,85 5,56 9,5 68,25
44 24 60,33 70,89 76,2 5,56 9,5 75,39
48 25 66,68 77,24 82,55 5,56 9,5 81,74
MIL-C-81511
8 26 15,09 14,68 20,62 3,18 7 19,18
10 27 18,26 17,52 23,8 3,18 7 22,02
14 28 23,01 24,08 28,58 3,18 7 28,58
16 29 24,61 27,25 31,75 3,18 7 31,75
18 30 26,97 30,45 34,11 3,18 7 34,95
20 31 29,36 33,57 37,26 3,18 7 38,07
22 32 31,75 36,75 39,67 3,18 7 41,25
24 33 34,93 39,95 43,26 3,86 7 44,45
FĂRĂ STANDARD
17 34 26,97 29 34,93 3,58 7,5 33,5

Comandă probă

PD-XX-XXX
Exemplu: PD– 3D - 001

PD - tipărit
3D - bărbierit argintiu
001 - conector militar cu carcasă de dimensiunea 8
Garnitură din silicon cu straturi de argint și aluminiu.

mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
