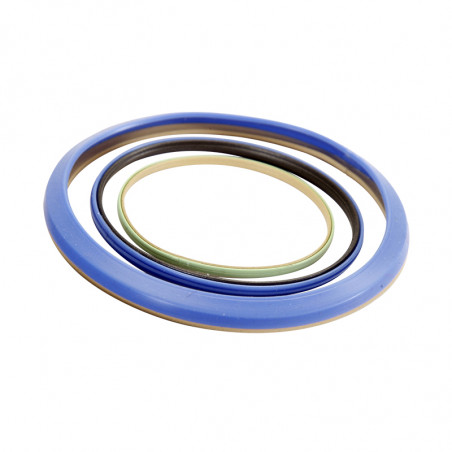

Sigiliu extrudat EMC "DUO SEAL"
  • Sigiliu extrudat EMC "DUO SEAL"

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: TC SHIELDING

Sigiliu extrudat EMC "DUO SEAL"

Lipsa coroziunii galvanice a conexiunilor în garnituri conductoare   este o problemă ridicată de multe ori și   dificil de rezolvat. Desigur, puteți selecta materialul de etanșare EMC corespunzător, însă, atunci când trebuie să adăugați materiale suplimentare pentru protecția mediului. Una dintre soluțiile   este utilizarea a două garnituri. EMC și mediul  , dar există o mare problemă cu designul canelurii  . Două caneluri trebuie proiectate pentru garniturile ECM și ecologice  . T C Shielding a dezvoltat sigilii EMC speciale "Duo-extrudate" pentru a oferi un sigiliu eficient la dimensiunea compactă  . Garniturile EMC "duo-extrudate" constau din   două materiale vulcanizate împreună. O componentă este un material conducător, care asigură o sigilare eficientă a EMC, în timp ce cealaltă componentă este un sigiliu de mediu, ne conductiv, silicon sau fluorosilicon. Datorită acestui fapt, dispozitivul este protejat în mod eficient împotriva interferențelor EMC și a mediului extern și a coroziunii galvanice  .

Cereți o probă gratuită



Materialele utilizate pot fi argint cu aluminiu, argint cu cupru sau nichel cu grafit pentru etanșare conductivă și silicon sau fluorosilicon pentru etanșare non-conductivă.

Sumar:

  • soluție compactă într-o singură canelură
  • sarcină mică pentru o compresie optimă
  • capacitatea de a proiecta o garnitură personalizată
  • disponibil într-o gamă largă de materiale
  • sigilând până la 5 bari

Produsul este produs în procesul de extrudare și este disponibil într-o formă continuă (rola), secțiuni și diferite forme după întărire.



Soluție
Dezvoltat pentru a rezolva problemele duble de protecție împotriva influențelor de mediu și a emisiilor de CEM. Acesta elimină potențialul de coroziune galvanică puternic asociat cu materiale conductoare atunci când este în contact cu alte materiale metalice.

Uszczelka wytłaczana EMC

Garnitura "DUO SEAL" de la TC SHIELDING - garanteaza PROTECȚIE COMPLETĂ
Uszczelka wytłaczana EMC

Garnitura EMC "DUO SEAL" și caneluraUszczelka wytłaczana EMC

Partea A: GAMA CONDUCTIVĂ R / F
Partea B: ÎNCĂRCARE NON-CONDUCTIVĂ

NOTĂ
ZONĂ DE SECȚIUNE MAXIMĂ = 5,13 mm PER SECȚIUNI
PARTEA A ȘI PARTEA B VULCANIZATĂ
SEO SEO numărul ES-XX-176

[NBSP]
DIMENSIUNILE RECOMANDATE ALE APARATULUI PENTRU DUO SEAL ES-XX-176

Uszczelka wytłaczana EMC

PARAMETRE PENTRU DUO SEAL ES-XX-176

  • compresie maximă: 20%
  • compresie minima: 7,2%
  • toleranță la canelură: +/- 0,10 mm
  • Toleranță DUO SEAL: +/- 0,15 mm
  • suprafața maximă a secțiunii de etanșare: 10,26 mm2
  • Înălțimea sigiliilor MAX / MIN: 3,75 / 3,45 mm
  • înălțime canelură Înălțime MAX / MIN: 3,2 / 3,0 mm
  • suprafața minimă a secțiunii de canelură: 10,50 mm

Sigilii EMC „DUO SEAL”
Formele de profil personalizate sunt proiectate pentru a satisface cerințele clienților.

Uszczelka wytłaczana EMC

Uszczelka wytłaczana EMC

mai puțin
Citeste mai mult
