Silicabil® 105 ° C UL. CUL
  • Silicabil® 105 ° C UL. CUL

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: OMERIN

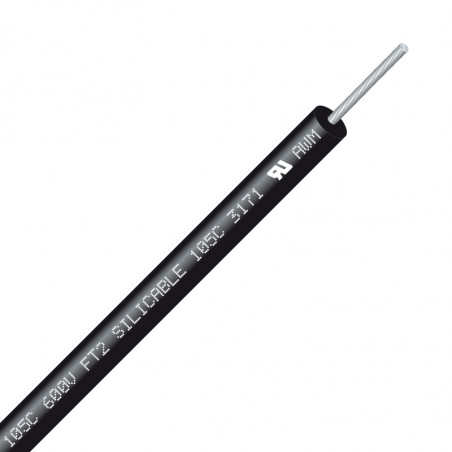

Silicabil® 105 ° C UL. CUL

SILICABLE® 105 °C UL cUL

Date tehnice

• temperatura continuă de lucru: de la -60 ° C la +105 ° C
• rezistență bună la șocuri termice și UV.
• tensiunea nominală conform stilului nr.
• Tensiune de încercare de izolare: 10 x Tensiune nominală

Produs:

• toate culorile, inclusiv cele cu două culori
• structura de bază - la cerere

Aprobări - Standarde:

• omologare UL 758 - nr .: E101965.
• aprobare CUL (CSA) în conformitate cu C22.2 Nr. 210 Nr.:E101965
• „Test orizontal cu flacără” conform UL
• „Clasa de inflamabilitate FT2” conform CUL
• fără halogen: IEC 60754-1 / EN 60754-1

Aplicații:

• cablare pentru aparate electrice de uz casnic, mașini rotative, iluminat
• cablare industrială în atmosfere calde

Opțiuni:

• alte secțiuni transversale: la cerere.

1- miez de cupru pur sau conserve
2- izolare: cauciuc siliconic
Stil  3232 3243 3171
105 °C -300 V 105 °C - 300 V 105 °C -600 V
Secțiune Grosimea aproximativă a izolației Diametre nominale* Grosimea aproximativă a izolației Diametre nominale* Grosime aproximativă a izolației Diametre nominale*
AWG [mm2] [mm] [mm] [mm]
26 0.13 0.38 1.2 0.38 1.3 0.76 2.0
24 0.22 0.38 1.4 0.38 1.5 0.76 2.2
22 0.34 0.38 1.6 0.38 1.6 0.76 2.4
– 0.5 0.38 1.7 0.38 1.8 0.76 2.5
20 0.6 0.38 1.8 0.38 1.9 0.76 2.6
– 0.75 0.38 1.9 0.38 2.0 0.76 2.7
18 0.93 0.38 2.0 0.38 2.1 0.76 2.8
– 1 0.38 2.1 0.38 2.2 0.76 2.9
16 1.34 0.38 2.3 0.38 2.4 0.76 3.1
– 1.5 0.38 2.4 0.38 2.5 0.76 3.1
14 – – – – – 0.76 3.6
– 2.5 – – – – 0.76 3.8
12 – – – – – 0.76 4.1
– 4 – – – – 0.76 4.4
Metalul conductiv B BF (Ø 0.05 mm) BF (Ø 0.05 mm)

* Diametrul este dat pentru referință, deoarece poate varia de la miez la miez.

KLUCZ

Metale conductive
B cupru conservat
B* Cupru conservat (Ø > 0,38 mm)
C Cupru placat cu nichel
D Cupru placat cu argint
E Nchel
F Cupru pur
F* Cupru pur (Ø > 0,38 mm)
G Cupru placat cu nichel 27%



AWM I A Cablaj intern, care nu este expus la deteriorarea mecanică
AWM I A/B Cablaj intern
AWM II A/B cablare internă și externă
NS nespecificat
VNS Tensiune nespecificată

mai puțin
