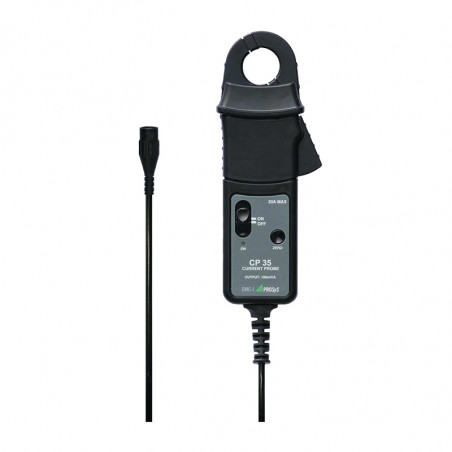

Sonde de curent AC / DC - seria CP3
  • Sonde de curent AC / DC - seria CP3

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: GMC-I PROSyS

Sonde de curent AC / DC - seria CP3

  • Două tipuri: dedicate să lucreze cu multimetri (CP30) sau cu osciloscopi (CP35 și CP305)
  • Măsurători curenți mici AC / DC în ordinea mA
  • Precizie ridicată la rezoluție de 1mA (CP30 / CP35)
  • Funcții de oprire automată și de zero (la măsurarea curenților direcți)
  • Design compact și ușor
  • Răspuns de frecvență largă și schimbare de fază scăzută pentru măsurători de putere și armonice
  • Rezistență ridicată la interferențe atunci când se măsoară electronice de putere
Aplicații tipice:
  • Încercări de instalații electrice, industriale și carcase
  • Măsurători ale curentului de scurgere
  • Controlul proceselor industriale - verificarea buclelor curente 4-20mA
  • Sisteme de încărcare a bateriei
  • Analiza formei de undă la invertoare, surse de comutare și controlere industriale
  • Industria auto, de exemplu, măsurarea curenților de scurgere pe cablurile bateriei auto, testarea șoferilor de injecție - modul de repaus sau profilul de alimentare, toate măsurările care necesită o precizie și o rezoluție ridicate.


SPECIFICATII:

MĂSURĂRI NEINVAZIVE CURENT AC / DC
MODEL

CP 30

CP 35

CP 305
Interval curent 30A DC sau AC Peak 30A DC sau AC Peak 30 / 300A RMS
Sensibilitate 100mV/A 100mV/A 10 / 1mV/A
Răspuns în frecvență DC până la 20kHz (-3dB) DC până la 100kHz (-0.5dB) DC până la 20kHz (-3dB)
Rezoluție ± 1mA ± 1mA ± 501± 100mA
Precizie ± 1% citit ± 2mA ± 1% citit ± 50 / ±100mA
Sensibilitate la schimbarea ghidului < ± 1% în raport cu centrul buclei de măsurare
Schimbarea de fază (pentru 1kHz) < 2 grade
Impedanța de încărcare > 100kΩ
Tip de ieșire Wtyczki 4mm Conector BNC Zł. Mufe BNC / 4mm

MEDIU
Temperatura de lucru
0°C până la 50°C
Coeficientul de temperatură

± 0.01% citit ca oC
± 0.1% citit ca oC (CP305)
Temperatura de stocare (fără baterie  )
-20°C până la 85°C
PUTERE

Tip baterii
9V alcalin: MN1604, PP3

IEC 6LR61 sau similar
Durata de viață a bateriei
30 ore
DATE MECANICE
Dimensiuni (mm)
194 (W) x 74 (S) x 25 (G)

Diametru interior CEG

25mm  Ø
Greutate
320 g
SIGURANȚĂ

EN61010-2-032:2002
300V
III Categoria de măsurare
Nivelul 2 Poluarea
Tensiunea de ieșire (sârmă neterminată) limitată la 30V
VOLTAJ MAXIM
300V ACRMS sau DC între conductorul izolat și masă
Standard EMC EN 61326-2-2:2006
Toată precizia găsită la 23 ° C ± 1 ° C

Precizie ridicată la rezoluție 1mA
Tehnologia de măsurare aplicată folosind fenomene magnetice elimină efectul nociv al interferențelor electromagnetice externe și nu obligă utilizatorul să plaseze un conductor în mijlocul buclei de măsurare.

EN61010-2-032: 2002 și conformitate EMC
Carcasa dispozitivului și fălcile special concepute oferă utilizatorului măsurători sigure la tensiuni mai mari.
Respectarea standardelor EMC asigură o fiabilitate ridicată datorită sensibilității minimizate a dispozitivului la interferențe electromagnetice.

Număr de catalog
Tip de ieșire

CP30
BNC

CP35
BNC

CP305
4mm

CP305_4mm
4mm
