SuperCondenții
  • SuperCondenții

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: LS Mtron

SuperCondenții

Date tehnice:
Tensiune nominală 2,8V
Domeniul de capacitate: 3F – 3000F
Toleranță: 10%
Intervalul de temperatură de funcționare: -40°C ÷ 65°C


Celulele

Simbol Capacitate nominală
C[F]		 Tensiunea nominală
UR[V]		 ESR DC [m Ω] Curent max [A] Curent de scurgere [mA] Densitatea energetică [Wn/kg] Greutate  [kg] Interval de temperatură de lucru
[oC]		 Dimensiuni [mm]

LSUC02R7R 0003F EA

 3 2.7 100 3 <1 2.03 0.002 -100 Ø8x20

LSUC02R7R 0005F EA

 5 2.7 75 4.5 <1.2 2.03 0.003 -100 Ø10x20

LSUC02R7R 0010F EA

 10 2.7 50 9 <1.4 2.89 0.004 -100 Ø10x20

LSUC02R7R 0025F EA

 25 2.7 35 19 <1.5 3.89 0.007 -100 Ø16x26

LSUC02R7R 0050F EA

 50 2.7 25 30 <1.6 3.62 0.014 -100 Ø18x46

durata de viață (25 ° C, UR):
- 10 ani (ΔC < 20%, ΔESR < 100% din valoarea nominală)
- 500.000 de cicluri de descărcare de sarcină (ΔC < 20%, ΔESR < 100% din valorile nominale)

Simbol Capacitate nominală
C[F]		 Tensiunea nominală
UR[V]		 ESR DC [m Ω] Curent max [A] Curent de scurgere [mA] Densitatea energetică [Wn/kg] Greutate [kg] Interval de temperatură de lucru
[oC]		 Dimensiuni  [mm]

LSUC 002R8S 0100F EA

 100 2.8 9 74 < 0.3 4.73 0.023 25 Ø22x46

LSUC 002R8S 0120F EA

 120 2.8 9 81 < 0.4 5.23 0.025 25 Ø25x46

LSUC 002R8L 0350F EA

 350 2.8 3.2 231 < 1 5.86 0.065 25 Ø35x61

LSUC 002R8L 0400F EA

 400 2.8 3 255 <1 5.89 0.074 25 Ø35x71

durata de viață (25 ° C, UR):
- 10 ani (ΔC < 20%, ΔESR < 100% din valoarea nominală)
- 500.000 de cicluri de descărcare de sarcină (ΔC < 20%, ΔESR < 100% din valorile nominale)

Simbol Capacitate nominală
C[F]		 Tensiune nominală
UR[V]		 ESR DC [m Ω] Curent continuu  [A] Curent de scurgere  [mA] Greutate  [kg] Interval de temperatură de lucru
[oC]		 Dimensiuni [mm]

LSUC 002R7C 0650F EA

 650 2.7 0.57 640 <1.5 0.215 -40~65 Ø60x51.5

LSUC 002R7C1200F EA

 1200 2.7 0.33 1160 <2.7 0.295 -40~65 Ø60x74

LSUC 002R7C1500F EA

 1500 2.7 0.28 1426 <3.0 0.335 -40~65 Ø60x85

LSUC 002R7C 2000F EA

 2000 2.7 0.27 1753 <4.0 0.395 -40~65 Ø60x102

LSUC  002R7C 3000F EA

 3000 2.7 0.23 2396 <5.0 0.525 -40~65 Ø60x138

durata de viață (25 ° C, UR):
- 10 ani (ΔC < 20%, ΔESR < 100% din valoarea nominală)
- 1.000.000 de cicluri de descărcare de sarcină (ΔC < 20%, ΔESR < 100% din valorile nominale)

Modułe

Simbol Capacitate nominală
C[F]		 Tensiune nominală
UR[V]		 ESR DC
[m Ω]		 Curent continuu  [A] Curent de scurgere  [mA] Greutate
[kg]		 Ecuație Monitorizarea Interval de temperatură de lucru
[oC]		 Dimensiuni
LxWxH
[mm]

LSUM 016R8L 0058F EA

 58 16.8 22 20 <11 0.6

activ
sau pasiv

 - -40~65 245x47x76.6

LSUM 016R2C 0500F EA

 500 16.2 1.7 200 <5 5.1 Temperatura
(NTC)		 -40~65 416.2 x67.2x175.9

LSUM 048R6C 0166F EA

 166 48.6 5 150 <5 14.2 -40~65 418x194x175.4

LSUM 048R6C 0166F EA

 166 48.6 5 200 <5 16.7 -40~65 418x468,5x 71

LSUM 086R4C 0093F EA

 93 86.4 11.3 80 <120 26 pasiv Temperatura (PT100) -40~65 517x265x194

LSUM 129R6C 0062F EA

 62 129.6 13.2 260 <5 53

activ
sau pasiv

 Temperatura
si tensiunea (CAN2.0B)(2)		 -40~65 720x405x226

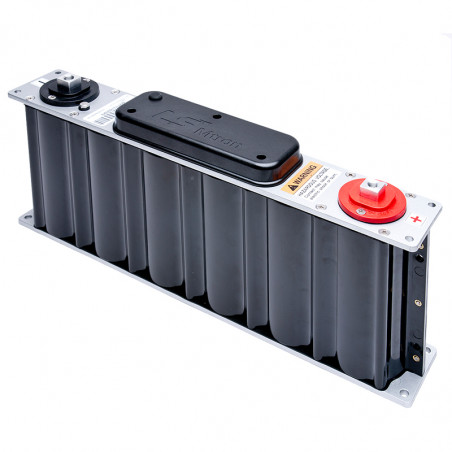

Moduł 125V -Tracțiune, UPSY itp.
Dane de bază

Simbol Capacitate
C[F]		 ESR DC
[m Ω]		 Curent max
[A]		 Curent de scurgere
[mmA]

LSUM 129R6C 0062F EA

 62,5 13,2 2,3 <27

Putere și energie

Simbol Energie specifică
[Wh/kg]		 Cantitatea de energie stocată

LSUM 129R6C 0062F EA

 62,5 13,2

Specificatii

Tensiune nominală 129.6V
Tensiune maximă 136.8V
Toleranță de capacitate 0% / +20%
Interval   temp. De lucru -40 ~ 65 °C
Interval de temperatură de depozitare -40 ~ 70 °C
Curent continuu ΔT = 15 oC 189A
ΔT = 40 oC 260A
Vitalitate (25oC) După 10 ani la tensiune nominală și  25oC
Schimbarea capacității < 20%
Schimbare ESR  <100%
Numărul de cicluri (25oC) După 1000.000 de cicluri și schimbarea tensiunii de la Un la 1/2 Un
Schimbarea capacității < 20%
Schimbare ESR  <100%

Monitorizarea

Simbol Senzor de temperatură Comunicare Sistem de egalizare a tensiunii

LSUM  0129R6C 0062F EA

 NTC Thermistor CAN 2.0B Pasiv sau activ

Putere

Tensiune de izolare Curent de scurtcircuit Grad de protecție   Rezistența la impact și vibrații
4 kV 9800 IP67 IEC-61373

Dimensiuni și greutate

Simbol Dimensiuni [mm] Greutate
Lungime Lățime Înălțime
LSUM 129R6C 0062F EA 720 405 226 53

Dimensiuni [mm]

mai puțin
Citeste mai mult
